Wafel Produkowanie Ramię Roboty: Alumina ceramiczne ramię robotyczne do produkcji płytek
| Jednostki sprzedaży: | Piece/Pieces |
|---|---|
| Typ pakietu: | Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje |
| Przykład obrazu: |
Packaging: Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje
wydajność: 200000
transport: Ocean,Air,Express
Place of Pochodzenia: Chiny
Wsparcie: The annual production of ceramic structural components are 200000 pieces.
Certyfikat: GXLH41023Q10642R0S
Porta: Shanghai,Beijing,Xi’an
Rodzaj płatności: T/T
Incoterm: FOB,CIF,EXW
Ceramiczne ramię robota Puwei z tlenku glinu wyznacza standardy niezawodności i precyzji w automatyce półprzewodników. Zaprojektowany specjalnie dla wymagających środowisk czystych w produkcji płytek, zapewnia działanie wolne od zanieczyszczeń, dokładność pozycjonowania na poziomie mikronów i wyjątkową trwałość tam, gdzie wydajność nie podlega negocjacjom. Jego nieodłączne właściwości sprawiają, że jest niezbędny do obsługi wrażliwych komponentów w zaawansowanych liniach produkcyjnych opakowań mikroelektroniki i układów scalonych , wspierając najbardziej krytyczne procesy pakowania elektroniki .

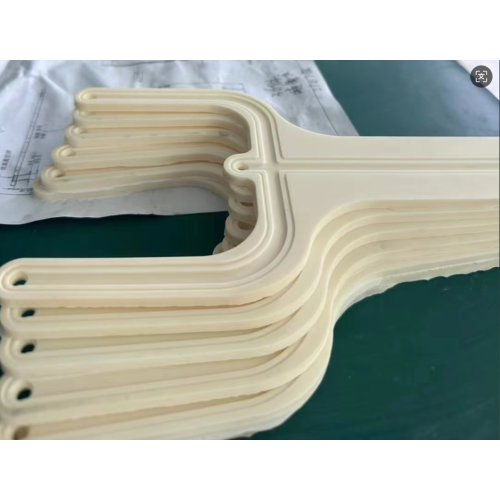

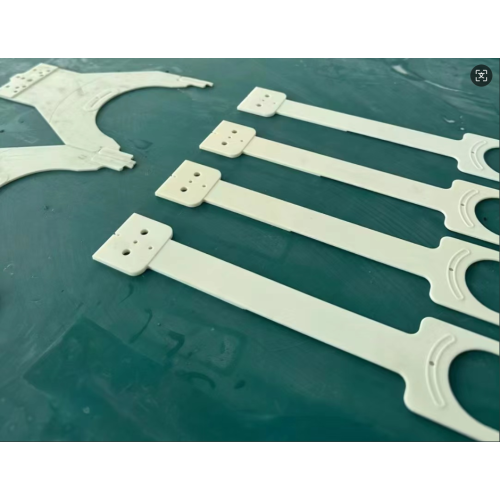

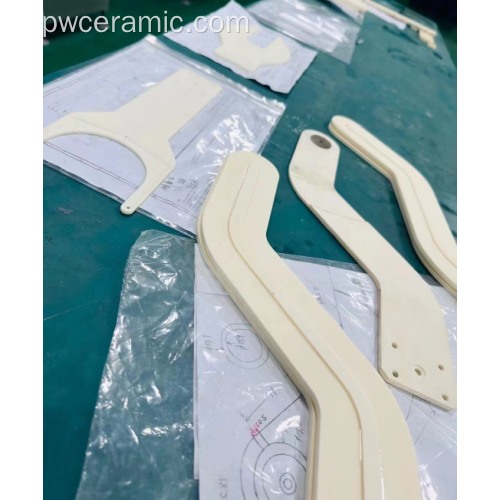

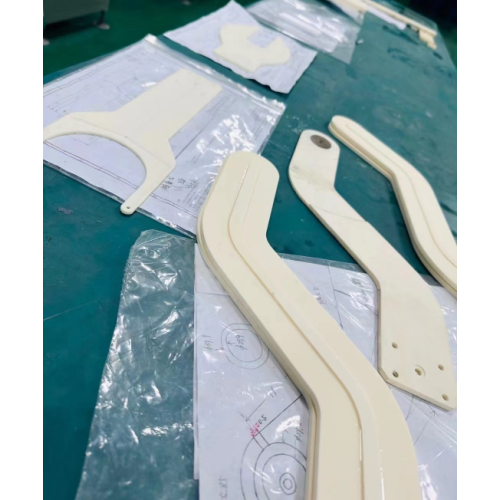

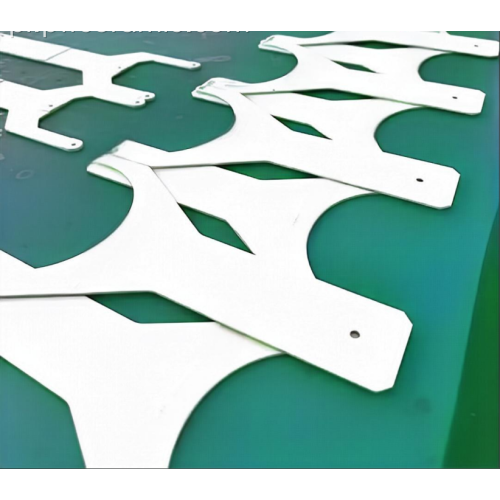

Precyzyjne ramię robota z ceramiki z tlenku glinu zaprojektowane z myślą o obsłudze płytek w pomieszczeniach czystych.
Generuje minimalne cząstki (Ra ≤ 0,2 μm) i jest odporny na agresywne chemikalia procesowe (HF, HCl, H₂SO₄), zapewniając czystość płytek w krytycznych etapach pakowania elektronicznego i pakowania czujników . Zerowe odgazowanie utrzymuje standardy pomieszczeń czystych klasy 1.
Wytrzymuje naprężenia robocze przy dużych prędkościach bez odkształceń. Niska rozszerzalność cieplna (6-8×10⁻⁶/°C) gwarantuje powtarzalną precyzję w cyklach temperaturowych, co ma kluczowe znaczenie w zastosowaniach mikrofalowych i modułach wysokiej częstotliwości, gdzie tolerancje mikronowe mają znaczenie.
Twardość w skali Mohsa wynosząca 9 zapewnia znacznie dłuższą żywotność (3–5 razy dłuższą niż w przypadku metalu) w porównaniu z ramionami metalowymi lub polimerowymi, redukując koszty konserwacji i przestoje w fabrykach o dużej wydajności.
Wysoka rezystywność objętościowa (>10¹⁴ Ω·cm) zapobiega wyładowaniom elektrostatycznym, bezpiecznie obsługując wrażliwe płytki w komponentach mikroelektronicznych dużej mocy i urządzeniach zasilających, gdzie ochrona ESD ma kluczowe znaczenie.
Zoptymalizowany stosunek masy do sztywności umożliwia szybsze cykle przyspieszania/zwalniania przy jednoczesnym zachowaniu precyzji, poprawiając przepustowość w produkcji mikroelektroniki .

Zoptymalizowana konstrukcja do precyzyjnego przenoszenia i pozycjonowania płytek w narzędziach półprzewodnikowych.
Precyzyjny transfer i pozycjonowanie w litografii, osadzaniu CVD/PVD/ALD, trawieniu i modułach implantacji jonów do produkcji układów scalonych .
Obsługa delikatnych płytek i matryc podczas krojenia w kostkę, łączenia matryc i końcowych procedur testowych dla różnych zastosowań mikroelektroniki i pakowania czujników .
Niezbędne przy obsłudze przekładek i podłoży w opakowaniach układów scalonych 2,5D/3D, opakowaniach na poziomie płytek typu Fan-Out (FOWLP) i innych zaawansowanych technologiach pakowania układów scalonych obsługujących montaż gołych płytek ceramicznych .
Niezawodna automatyzacja w produkcji urządzeń zasilających (np. IGBT, tranzystorów MOSFET SiC) i komponentów mikrofalowych dla infrastruktury 5G, gdzie czystość i stabilność materiału są najważniejsze.
Precyzyjna obróbka płytek szafirowych i podłoży LED w wysokotemperaturowych procesach MOCVD, wspierająca zastosowania optoelektroniki .
Zapewniamy rozwiązania dostosowane do konkretnych wymagań dotyczących narzędzi i procesów w zakresie produkcji płytek:
Każde ramię robota produkowane jest w rygorystycznym, kontrolowanym procesie z pełną identyfikowalnością:
