Alumina ceramiczny pierścień ceramiczny

Przegląd produktu

Pierścień ceramiczny ceramiczny glinu ceramiczny jest komponentem o wysokiej wydajności niezbędnym dla układów elektrycznych i mechanicznych wymagających wyjątkowych właściwości izolacji i wsparcia mechanicznego. Ten zaawansowany elektroniczny produkt ceramiczny , wyprodukowany z tlenku glinu o wysokiej czystości (zawartość Al₂o₃ przekraczającej 95%), zapewnia doskonałą izolację elektryczną, stabilność termiczną i odporność chemiczną. Jako wyspecjalizowana forma ceramicznych komponentów konstrukcyjnych glinu , zapewnia niezawodną wydajność wymagających zastosowań w przesyłce mocy, produkcji elektronicznej, sprzęcie przemysłowym i trudnych zastosowaniach środowiskowych.

Nasze pierścienie ceramiczne są precyzyjne, aby spełnić międzynarodowe standardy, oferując spójną jakość i wydajność, która przekracza konwencjonalne materiały izolacyjne. Dzięki doskonałej wytrzymałości dielektrycznej, wytrzymałości mechanicznej i możliwościom zarządzania termicznego zapewniają one bezpieczeństwo i wydajność operacyjną w systemach krytycznych.

Specyfikacje techniczne

• Skład materiału: tlenek glinu o wysokiej czystości (Al₂o₃ ≥ 95%)
• Oporność na objętość: > 10¹⁴ ω · cm w temperaturze pokojowej
• Siła dielektryczna: 15-25 kV/mm
• Stała dielektryczna: 9-10 przy 1 MHz
• Przewodnictwo cieplne: 15-30 W/(M · K)
• Współczynnik rozszerzalności cieplnej: 6-8 × 10⁻⁶/° C
• Maksymalna temperatura robocza: 1600 ° C
• Siła zginania: 200-350 MPa
• Wytrzymałość na ściskanie: 2000-2800 MPa
• Twardość: MOHS 9 (około 1500-1650 HV)
• Wykończenie powierzchni: konfigurowalne (standardowy RA ≤ 0,4 µm)
• Gęstość: 3,6-3,9 g/cm³

Obrazy produktów

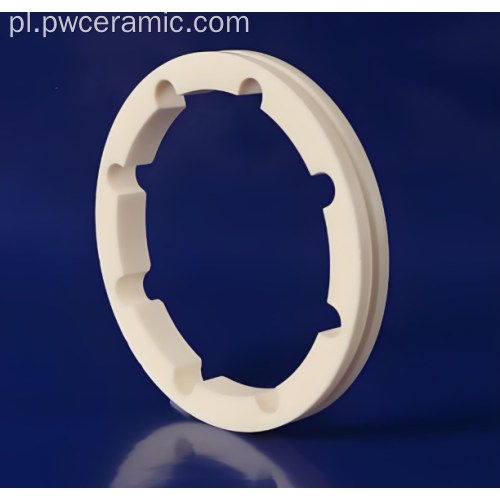

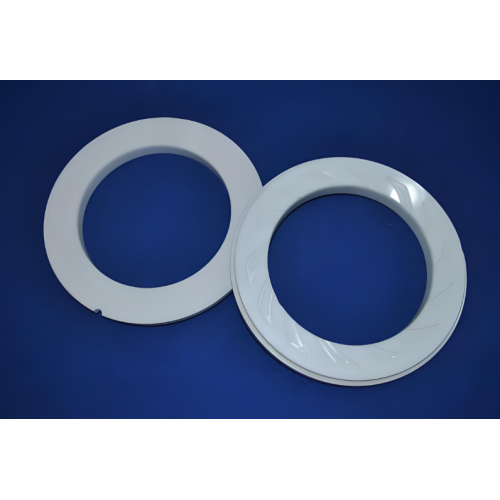

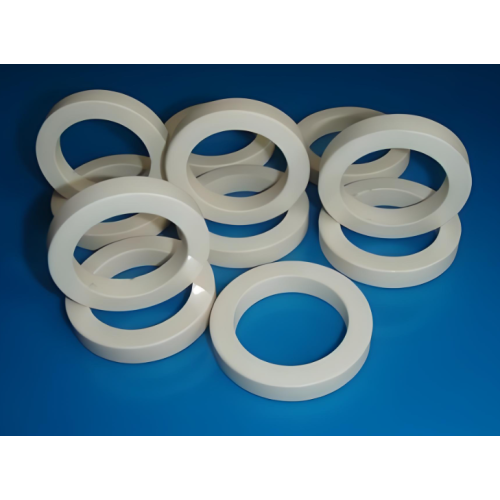

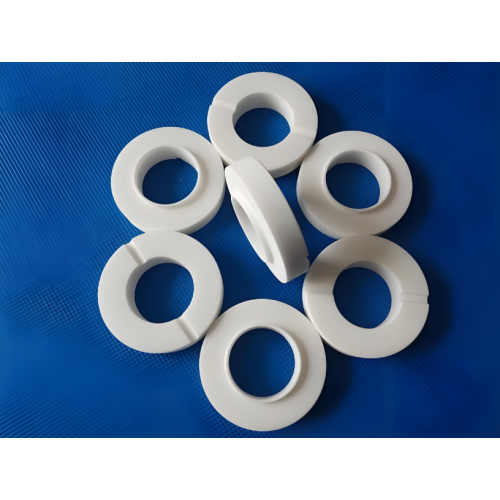

Precyzyjnie produkowane glinu ceramiczne pierścienie izolatorów z gładkim wykończeniem powierzchniowym

Pierścienie ceramiczne glinu w różnych zastosowaniach przemysłowych i elektrycznych

Funkcje i zalety produktu

Wyjątkowa izolacja elektryczna

Przy rezystywności objętości przekraczającej 10¹⁴ ω · cm i wysokiej wytrzymałości dielektrycznej nasze pierścienie ceramiczne glinu zapewniają doskonałą izolację elektryczną, zapobiegając wyciekom prądu i rozkładowi elektrycznemu nawet w zastosowaniach o wysokim napięciu.

Doskonałe zarządzanie termicznie

Połączenie dobrej przewodności cieplnej (15-30 W/(M · K)) i niskiego współczynnika rozszerzania cieplnego zapewnia wydajne rozpraszanie ciepła przy jednoczesnym utrzymaniu stabilności wymiarowej w różnych zmianach temperatury od -50 ° C do 1600 ° C.

Najwyższe właściwości mechaniczne

Wysoka wytrzymałość na zginanie (200-350 MPa) i wyjątkowa twardość (MOHS 9) zapewniają odporność na naprężenie mechaniczne, wibracje i ścieranie, zapewniając długoterminową niezawodność w wymagających środowiskach.

Znakomita odporność chemiczna

Odporne na kwasy, alkalis i korozyjne chemikalia, te pierścienie izolatorskie utrzymują integralność wydajności w trudnych środowiskach chemicznych, w których inne materiały uległy degradacji.

Konfigurowalne opcje projektowania

Dostępne w różnych rozmiarach, grubości i wykończeniach powierzchni w celu spełnienia określonych wymagań dotyczących zastosowania, podobnie jak nasze możliwości dostosowywania z ceramicznymi podłożami tlenku glinu i podłożami ceramicznymi ALN .

Jak zainstalować pierścienie izolatorów ceramicznych glinu

1. Kontrola: dokładnie zbadaj pierścień ceramiczny pod kątem wszelkich widocznych wad lub uszkodzeń przed instalacją
2. Przygotowanie powierzchni: Upewnij się, że wszystkie powierzchnie kontaktowe są czyste, suche i wolne od zanieczyszczeń lub zanieczyszczeń
3. Właściwe obsługa: Użyj odpowiednich narzędzi i technik obsługi, aby uniknąć odpryskiwania lub pękania materiału ceramicznego
4. Wyrównanie: dokładnie wyrównaj pierścień z komponentem, aby zapewnić równomierne rozkład ciśnienia podczas instalacji
5. Bezpieczne dopasowanie: zastosuj jednolite ciśnienie, aby prawidłowo osadzić pierścień bez tworzenia punktów koncentracji naprężeń
6. Sprawdź po instalacji: Sprawdź odpowiednie pozycjonowanie i sprawdź pod kątem wszelkich luk lub niewspółosiowości
7. Testowanie: Przeprowadź odpowiednie testy elektryczne i mechaniczne, aby zapewnić odpowiednią instalację i wydajność

Scenariusze aplikacji

Systemy transmisji i dystrybucji mocy

W systemach transmisji mocy wysokiego napięcia nasze pierścienie izolatorów ceramicznych glinu zapewniają krytyczną izolację między przewodnikami a strukturami wspierającymi, zapobiegając wyciekom elektrycznego i zapewnianie bezpiecznej pracy w instalacjach podstacji, rozdzielnic i transformatorów.

Elektronika i sprzęt elektryczny

Stosowane jako komponenty izolacyjne w kondensatorach, rezystorach, indukcjach i płytach obwodów, pierścienie te utrzymują izolację elektryczną w zastosowaniach o wysokiej częstotliwości. Ich właściwości o niskiej porażce przyczyniają się do integralności sygnału w precyzyjnym sprzęcie elektronicznym, podobnie jak wydajność naszych substratów DPC i podłoża ceramicznych DBC .

Stosunki przemysłowe w wysokiej temperaturze

W piecach przemysłowych, piecach i sprzęcie do przetwarzania w wysokiej temperaturze nasze pierścienie ceramiczne izolują elementy grzewcze i elementy wspierające w podwyższonych temperaturach, w których materiały organiczne zawodzą.

Surowe zastosowania środowiskowe

W przypadku platform offshore, zakładów chemicznych i środków zanieczyszczonych pierścienie te zapewniają niezawodną wydajność, w której odporność na korozję i stabilność mechaniczna są kluczowymi wymaganiami.

Systemy motoryzacyjne i lotnicze

W pojazdach elektrycznych, systemach samolotów i komponentach lotniczych nasze pierścienie izolatorskie zapewniają lekkie, o wysokiej wytrzymałości izolacji, które wytrzymują ekstremalne warunki pracy przy jednoczesnym zmniejszeniu ogólnej masy systemu.

Korzyści dla klientów

• Zwiększone bezpieczeństwo: Najwyższe właściwości izolacji elektrycznej zmniejszają ryzyko awarii elektrycznych i poprawić bezpieczeństwo systemu
• Rozszerzone żywotność sprzętu: wyjątkowa trwałość i odporność na degradację rozszerzają żywotność usług komponentów
• Zmniejszona konserwacja: Wysoka niezawodność minimalizuje wymogi przestojów i konserwacji
• Ulepszona wydajność: Doskonałe możliwości zarządzania termicznego zwiększają ogólną wydajność systemu
• Wydajność kosztów: długa żywotność i zmniejszona częstotliwość wymiany niższy całkowity koszt własności
• Elastyczność projektu: Opcje dostosowywania umożliwiają optymalne rozwiązania dla określonych wymagań dotyczących aplikacji
• Odporność na środowisko: Stabilność wydajności w trudnych warunkach rozszerza możliwości zastosowania

Certyfikaty i zgodność

Nasze procesy produkcyjne i produkty są zgodne z międzynarodowymi standardami jakości, posiadającymi certyfikat ISO 9001. Nasze ceramiczne pierścienie izolatorów spełniają odpowiednie specyfikacje branżowe dla materiałów i komponentów izolacji elektrycznej. Ponadto posiadamy wyspecjalizowane certyfikaty naszych zastrzeżonych technik produkcyjnych, w tym ceramicznej powierzchni ochrony nad prawami autorskimi i patentami systemu produkcji materiałów ceramicznych .

Numer certyfikatu: GXLH41023Q10642R0S

Opcje dostosowywania

Oferujemy kompleksowe usługi OEM i ODM dla glinu ceramicznych izolatorów, wykorzystując naszą wiedzę specjalistyczną w zakresie produkcji zaawansowanych elementów ceramicznych, w tym ceramiki azotku aluminium i ceramiki metalizowanej .

Wymiary i tolerancje

Produkujemy pierścienie o precyzyjnych średnicach wewnętrznych, średnicach zewnętrznych i grubości, aby spełnić dokładne wymagania dotyczące zastosowania, z ciasnymi tolerancjami osiągnymi dla krytycznych zastosowań.

Opcje wykończenia powierzchni

Dostępne z różnymi wykończeniami powierzchni, od standardowych polerowanych do wyspecjalizowanych tekstur, z wartościami chropowatości powierzchni tak niskimi jak Ra ≤ 0,2 µm dla optymalnej wydajności.

Właściwości materiału krawiectwo

Możemy dostosować skład materiału i parametry przetwarzania, aby osiągnąć określone właściwości elektryczne, termiczne i mechaniczne dostosowane do środowiska operacyjnego.

Możliwości dużej wielkości

Podobnie jak nasze podłoża ceramiczne z dużymi formatami (w tym wymiary do 240 × 280 × 1 mm i 95 × 400 × 1 mm), specjalizujemy się w wytwarzaniu ponadwymiarowych pierścieni izolatorów, które utrzymują integralność strukturalną i spójność wydajności.

Funkcje specjalne

Dodatkowe funkcje, takie jak metalizowane powierzchnie (podobne do naszej ceramiki metalizacji ), specjalne powłoki lub unikalne projekty geometryczne można włączyć w oparciu o wymagania dotyczące aplikacji.

Proces produkcyjny

1. Przygotowanie materiału: Wysokiej czystości proszek tlenku glinu jest wybierany i przygotowywany z określonymi dodatkami
2. Formowanie: Zaawansowane techniki prasowania (prasowanie suche, tłoczenie izostatyczne) kształt materiał na wymiary bliskie netto
3. Spiekanie: kontrolowane strzelanie w wysokiej temperaturze osiąga optymalną gęstość i właściwości mechaniczne
4. Precyzyjne obróbka: CNC szlifowanie i lakierowanie osiągnięć dokładne wymiary i wymagania dotyczące wykończenia powierzchni
5. Kontrola jakości: Rygorystyczne testowanie weryfikuje dokładność wymiarową, właściwości elektryczne i cechy mechaniczne
6. Specjalistyczne zabiegi: Dodatkowe procesy, takie jak polerowanie, metalizacja lub powłoka są stosowane zgodnie z wymaganiami
7. Ostateczna inspekcja i opakowanie: kompleksowe kontrola końcowa przed bezpiecznym opakowaniem do wysyłki

Referencje klientów

„Od pięciu lat używamy pierścieni izolatorów glinu Puwei Ceramic w naszym rozdzielnicy wysokiego napięcia. Ich wyjątkowa wytrzymałość i niezawodność dielektryczna znacznie poprawiły naszą wydajność produktu i zmniejszone awarie polowe”. - Główny inżynier, europejski producent sprzętu energetycznego

„Niestandardowe wymiary i precyzyjne tolerancje ceramicznych pierścieni Puwei rozwiązały krytyczne wyzwanie izolacyjne w naszych komponentach lotniczych. Ich wiedza techniczna i konsekwentna jakość sprawiły, że były naszym preferowanym dostawcą specjalistycznych elementów ceramicznych”. - Kierownik ds. Zamówień, US Aerospace Company

Często zadawane pytania

Jaka jest maksymalna ocena napięcia dla pierścieni izolatorów ceramicznych tlenku glinu?

Ocena napięcia zależy od określonych wymiarów i warunków zastosowania. Nasze standardowe pierścienie zazwyczaj wytrzymują 5-15 kV/mm, z niestandardowymi projektami dostępnymi dla wyższych wymagań napięcia do 100 kV lub więcej.

Czy pierścienie ceramiczne tlenku glinu można stosować w zastosowaniach próżniowych?

Tak, nasze ceramiczne pierścienie aluminiowe działają doskonale w środowiskach próżniowych, dzięki czemu nadają się do przedziałów próżniowych, urządzeń do przetwarzania półprzewodników i innych zastosowań próżniowych.

W jaki sposób pierścienie izolatorów ceramicznych glinu porównują się do alternatywnych polimerowych?

Alumina ceramiczna oferuje doskonałą odporność na temperaturę, lepszą stabilność wymiarową, wyższą wytrzymałość mechaniczną i dłuższą żywotność usług w porównaniu z izolatorami polimerów, choć zwykle przy wyższych kosztach początkowych.

Jaki jest Twój czas realizacji zamówień niestandardowych?

Standardowe zamówienia niestandardowe zwykle mają czas realizacji 4-6 tygodni. Próbowana produkcja może być dostępna dla pilnych wymagań, w zależności od złożoności zamówienia i ilości.

Czy zapewniasz wsparcie techniczne dla projektowania aplikacji?

Tak, nasz zespół inżynierski zapewnia kompleksowe wsparcie techniczne, które pomogą zoptymalizować projekt dla elementów ceramicznych, w tym wybór materiałów, specyfikacje wymiarowe i walidację wydajności.

Zamawianie informacji

Minimalne zamówienie: 50 sztuk/sztuk

Warunki płatności: t/t (transfer telegraficzny)

Incoterms: FOB, CIF, Exw

Transport: ocean, powietrze, ekspres

Porty: Szanghaj, Pekin, Xi'an

Umiejętność dostaw: roczna zdolność produkcyjna 1 000 000 sztuk

Opakowanie: Ceramiczne pierścienie izolatorów są starannie pakowane w kartony z ochronnymi wkładkami, aby zapobiec uszkodzeniom podczas tranzytu. Solidne kartony są paletyzowane i zabezpieczone paskami lub opakowaniem kurczenia się do bezpiecznego transportu.

Miejsce pochodzenia: Chiny
