Bloki ceramiczne z azotku glinu (AlN) o wysokiej przewodności cieplnej
Przegląd produktu
Bloki ceramiczne z azotku glinu (AlN) firmy Puwei reprezentują najwyższą klasę zaawansowanych materiałów ceramicznych zaprojektowanych z myślą o wymagających zastosowaniach związanych z zarządzaniem temperaturą. Dzięki przewodności cieplnej 5-10 razy wyższej niż tradycyjna ceramika z tlenku glinu, w połączeniu z doskonałą izolacją elektryczną i wytrzymałością mechaniczną, bloki AlN są idealnym rozwiązaniem dla systemów elektronicznych dużej mocy wymagających wydajnego odprowadzania ciepła i niezawodnego działania.
Ceramika ta charakteryzuje się współczynnikiem rozszerzalności cieplnej zbliżonym do krzemu, co czyni ją wyjątkowo odpowiednią do zastosowań w opakowaniach elektronicznych i mikroelektronice , gdzie kluczowe znaczenie ma zarządzanie naprężeniami termicznymi.
Dokumentacja wizualna produktu

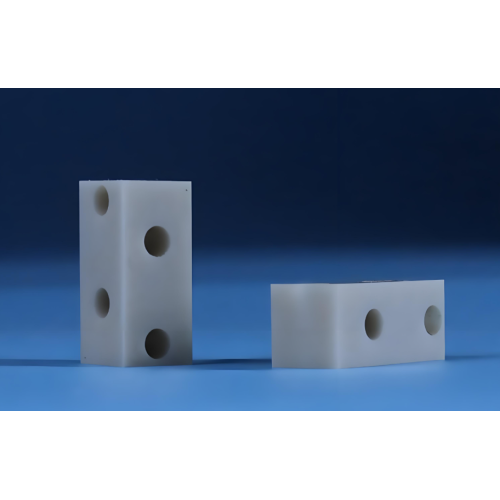

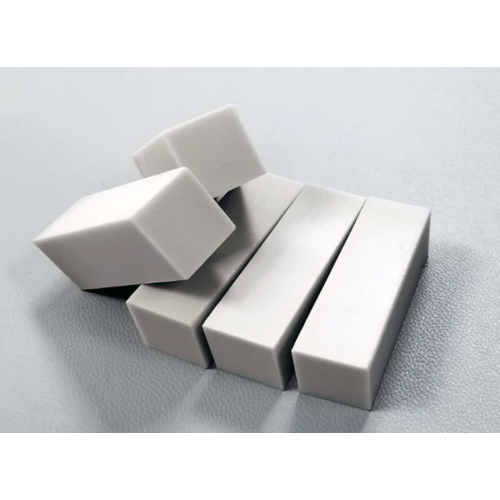

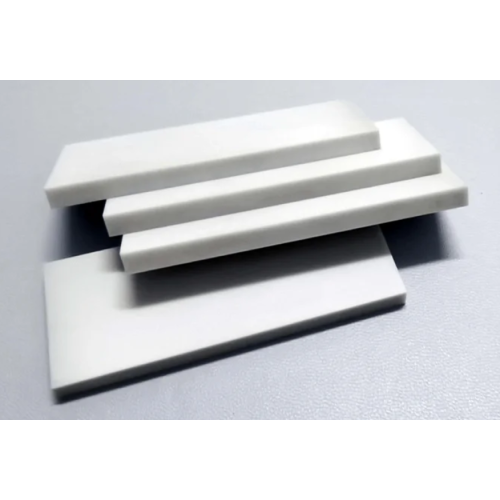

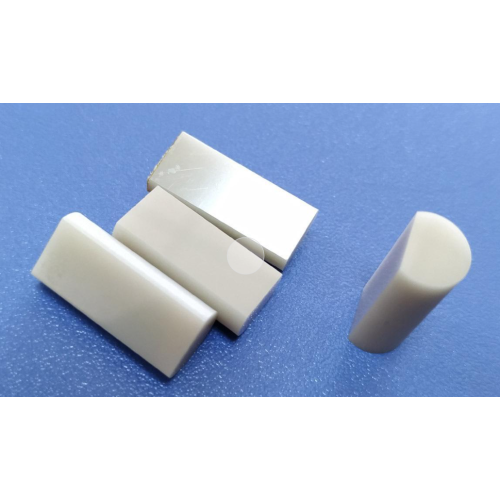

Precyzyjnie wykonane bloki ceramiczne z azotku aluminium dla zaawansowanych rozwiązań w zakresie zarządzania temperaturą
Dane techniczne i wydajność
Kluczowe właściwości materiału
- Przewodność cieplna: standardowa ≥ 175 W/m·K, wysokiej jakości ≥ 200 W/m·K
- Stała dielektryczna: 8,0 - 10,0 (przy 1 MHz)
- Strata dielektryczna: 0,0001 - 0,001 (tan δ)
- Rezystywność objętościowa: >10¹³ Ω·cm
- Wytrzymałość na zginanie: 300 - 400 MPa
- Współczynnik rozszerzalności cieplnej: 4,5 × 10⁻⁶/°C (RT-400°C)
Standardowe wymiary i możliwości produkcyjne
Nasz proces produkcyjny obsługuje szeroki zakres wymiarów i konfiguracji:
- Zakres grubości: od ultracienkich bloków o grubości 0,10 mm do grubych bloków do 50 mm
- Rozmiary standardowe: dostępne wymiary niestandardowe od 10 mm × 10 mm do 300 mm × 300 mm
- Tolerancje wymiarowe: Precyzyjna obróbka pozwala uzyskać wąskie tolerancje od ±0,1% do ±0,5%
- Wykończenie powierzchni: Opcje obejmują powierzchnie wypalane, szlifowane, polerowane i znakowane laserowo
Podstawowe zalety bloków ceramicznych Puwei AlN
Doskonałe zarządzanie ciepłem
Dzięki przewodności cieplnej przekraczającej 175 W/m·K (do 200 W/m·K dla klas premium), nasze bloki AlN skutecznie rozpraszają ciepło z komponentów mikroelektronicznych dużej mocy i urządzeń zasilających , zapobiegając dławieniu termicznemu i wydłużając żywotność komponentów.
Doskonała izolacja elektryczna
Wysoka wytrzymałość dielektryczna i niska strata dielektryczna sprawiają, że bloki te są idealnymi elementami izolacyjnymi do modułów wysokiej częstotliwości i zastosowań mikrofalowych , zapewniając integralność sygnału i bezpieczeństwo elektryczne.
Kompleksowa kompatybilność z metalizacją
Nasza ceramika AlN obsługuje różne techniki metalizacji, w tym DPC (miedź powlekana bezpośrednio), DBC (miedź wiązana bezpośrednio), TPC (miedź grubowarstwowa), AMB (lutowanie metali aktywnych) oraz druk grubowarstwowy i cienkowarstwowy, co czyni je wszechstronnymi podłożami dla hybrydowych mikroukładów grubowarstwowych .
Pełna integracja pionowa
Od badań i rozwoju surowców po gotowe produkty ceramiczne, Puwei kontroluje cały proces produkcyjny, zapewniając stałą jakość, identyfikowalność i możliwość dostosowania receptur do konkretnych wymagań aplikacji.
Podstawowe scenariusze zastosowań
- Elektronika dużej mocy: płyty bazowe i podłoża dla modułów IGBT, urządzeń mocy i komponentów mikroelektronicznych dużej mocy w systemach motoryzacyjnych i przemysłowych
- Zaawansowane oświetlenie: Radiatory do tablic LED o wysokiej jasności i zespołów diod laserowych wymagających wydajnego zarządzania ciepłem
- Systemy RF i mikrofalowe: podłoża dla komponentów mikrofalowych i modułów wysokiej częstotliwości , w których krytyczna jest niska strata dielektryczna
- Produkcja półprzewodników: komponenty do przetwarzania płytek, części komory próżniowej i narzędzia do manipulacji korzystające z czystości AlN i stabilności termicznej
- Optoelektronika: Rozwiązania w zakresie zarządzania ciepłem dla zastosowań optoelektroniki i optycznych urządzeń komunikacyjnych
- Elektronika samochodowa: Podłoża do modułów mocy w systemach pojazdów elektrycznych i zaawansowanych systemach wspomagania kierowcy
Dostosowanie i wsparcie inżynieryjne
Puwei zapewnia kompleksowe usługi dostosowywania, aby spełnić specyficzne wymagania aplikacji:
- Optymalizacja materiału: Dostosowane formuły zapewniające lepszą przewodność cieplną, wytrzymałość na zginanie lub określone właściwości elektryczne
- Wykańczanie powierzchni: różne obróbki powierzchni, w tym precyzyjne szlifowanie, polerowanie (do zastosowań laserowych) i znakowanie laserowe
- Złożone geometrie: niestandardowe kształty, otwory, wycięcia i elementy obrabiane zgodnie z precyzyjnymi specyfikacjami
- Usługi metalizacji: Kompletne rozwiązania w zakresie metalizacji przy użyciu technik DBC, DPC, AMB lub grubowarstwowych
- Konsultacje techniczne: Wskazówki ekspertów dotyczące wyboru materiału pomiędzy AlN, tlenkiem glinu i inną zaawansowaną ceramiką
Zapewnienie jakości i doskonałość produkcji
Nasze bloki ceramiczne AlN są produkowane zgodnie ze ścisłymi protokołami kontroli jakości:
- Wybór surowca: Proszek azotku glinu o wysokiej czystości z kontrolowanym rozkładem wielkości cząstek
- Precyzyjne formowanie: zaawansowane techniki kształtowania, w tym prasowanie na sucho, odlewanie taśm i formowanie wtryskowe
- Spiekanie w wysokiej temperaturze: Spiekanie w kontrolowanej atmosferze w temperaturach przekraczających 1800°C w celu uzyskania optymalnej gęstości i właściwości
- Obróbka precyzyjna: obróbka narzędziami diamentowymi w celu osiągnięcia wąskich tolerancji wymiarowych i doskonałego wykończenia powierzchni
- Kompleksowe testowanie: Testowanie wsadowe pod kątem przewodności cieplnej, właściwości dielektrycznych, wytrzymałości mechanicznej i dokładności wymiarowej
Puwei posiada certyfikat zarządzania jakością ISO 9001:2015 i przestrzega międzynarodowych standardów dotyczących wydajności materiałów i bezpieczeństwa.
Dlaczego warto wybrać bloki ceramiczne Puwei AlN?
- Sprawdzona wydajność cieplna: zweryfikowane pomiary przewodności cieplnej zapewniające spójne wyniki dla wszystkich partii produkcyjnych
- Specjalizacja aplikacyjna: Głębokie zrozumienie wymagań dotyczących opakowań elektronicznych i wyzwań związanych z zarządzaniem temperaturą
- Współpraca techniczna: wsparcie inżynieryjne od fazy projektowania, poprzez produkcję i integrację
- Niezawodny łańcuch dostaw: stała jakość i terminowość dostaw spełniająca wymagania skali produkcyjnej
- Ekonomiczne rozwiązania: Optymalna równowaga wydajności i wartości dla wymagających zastosowań
