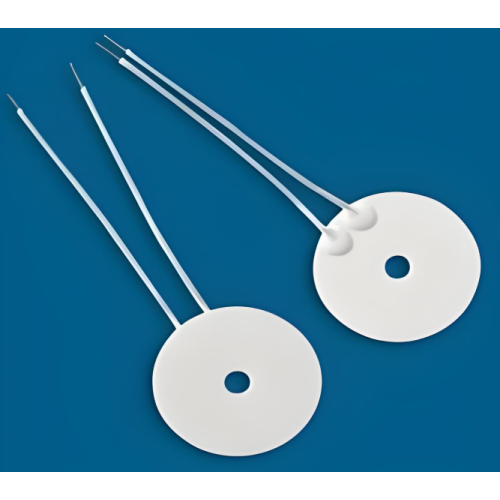

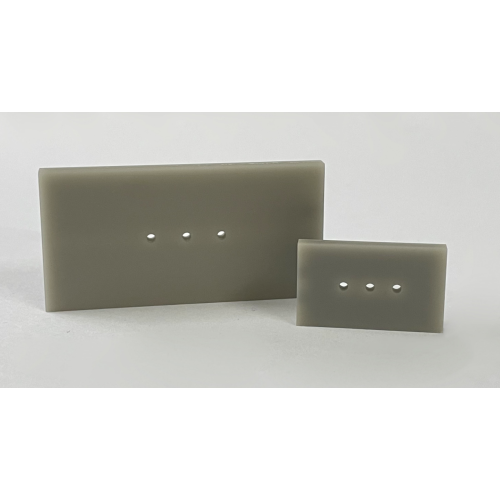

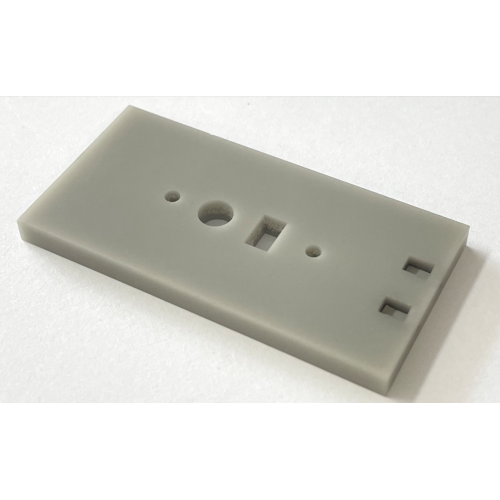

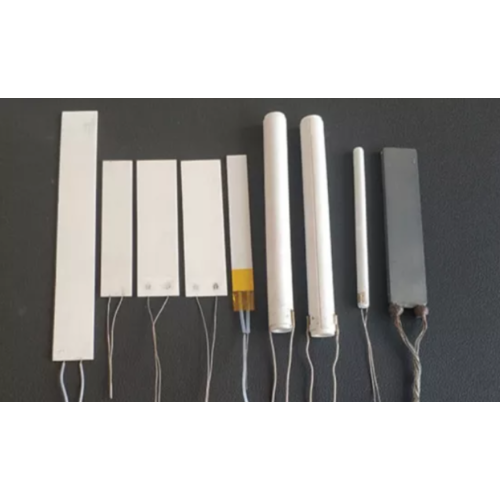

Element ogrzewania grzejnika ceramicznego HTCC
1. Element ogrzewania grzejnika ceramicznego HTCC
Ceramiczny element grzejnika ceramicznego grzejnika HTCC (wysokiej temperatury ceramicznej) jest urządzeniem grzewczym o wysokiej wydajności, które odgrywa istotną rolę w różnych zastosowaniach przemysłowych i technologicznych. Jest znany ze swojej zdolności do generowania i utrzymywania ciepła o wysokiej temperaturze w niezawodny i wydajny sposób.
2. Konstrukcja i materiały
Substrat ceramiczny: Rdzeń ceramicznego grzejnika HTCC jest podłoże ceramiczne. Zazwyczaj jest wykonany z ceramiki HTCC oparty na glinu o wysokiej czystości. Materiał ten jest starannie wybierany ze względu na jego niezwykłe właściwości. Ma doskonałą oporność na wysoką temperaturę, umożliwiając działanie grzejnika w wyjątkowo wysokich temperaturach bez deformacji lub uszkodzeń. Ponadto zapewnia dobrą izolację elektryczną, która jest kluczowa dla bezpieczeństwa i właściwego funkcjonowania. Podłoże ma również wysoką wytrzymałość mechaniczną, umożliwiając wytrzymanie naprężeń związanych z cyklami ogrzewania i chłodzenia.
Rezystor ogrzewania: Wbudowany w podłoża ceramicznym jest rezystor grzewczy. Zwykle materiały takie jak wolfram, platyna lub ich stopy są używane do rezystora. Materiały te mają wysokie punkty topnienia i doskonałe przewodność elektryczna. Gdy prąd elektryczny przechodzi przez rezystor, przekształca energię elektryczną w energię cieplną, która jest następnie rozpraszana przez ceramiczne podłoże, aby zapewnić pożądany efekt ogrzewania.
Elektrody: Elektrody są istotną częścią elementu grzewczego, ponieważ zapewniają połączenie ze źródłem zasilania. Zazwyczaj są wykonane z metali o dobrej przewodności elektrycznej i są starannie zintegrowane ze strukturą ceramiczną. Ich konstrukcja zapewnia wydajne przenoszenie mocy do rezystora grzewczego i minimalny opór elektryczny w punktach połączenia.
3. Kluczowe właściwości
3.1 Wysoka zdolność temperatury
Ceramiczny element ogrzewania grzejnika HTCC może osiągnąć i podtrzymywać bardzo wysokie temperatury. Zazwyczaj może działać w temperaturach od 800 ° C do 1600 ° C, w zależności od określonej konstrukcji i zastosowanych materiałów. Ten wysoki zakres temperatur sprawia, że nadaje się do zastosowań, takich jak przetwarzanie półprzewodników, w których wymagane są precyzyjne procesy wyżarzania o wysokiej temperaturze lub chemiczne procesy osadzania pary.
W piecach przemysłowych może być stosowany do podgrzewania materiałów do wysokich temperatur do procesów, takich jak wytopie metali, spiekanie ceramiczne lub produkcja szkła. Zdolność do osiągnięcia i utrzymywania tak wysokich temperatur jest wynikiem kombinacji ceramicznego podłoża ceramicznego o wysokiej temperaturze i rezystora ogrzewania o wysokiej temperaturze.
3.2 Jednolity rozkład ciepła
Jedną z wyjątkowych cech ceramicznego grzejnika HTCC jest jego zdolność do równomiernego rozmieszczenia ciepła na powierzchni grzewczej. Osiąga się to poprzez doskonałą przewodność cieplną podłoża ceramicznego HTCC i starannie zaprojektowany układ rezystora grzewczego.
W zastosowaniach takich jak utwardzanie kleju, w których niezbędna jest spójna temperatura na określonym obszarze, równomierny rozkład ciepła grzejnika ceramicznego HTCC zapewnia równomiernie wyleczenie kleju, co powoduje lepszą jakość produktu. Podobnie w dziedzinie produkcji płytki drukowanej (PCB) pomaga w procesach takich jak lutowanie i laminowanie, zapewniając jednolite źródło ciepła, które zapobiega lokalnym przegrzaniu i uszkodzeniu komponentów.
3.3 Szybkie ogrzewanie i czas reakcji
Grzeźnik ceramiczny HTCC ma stosunkowo szybką prędkość ogrzewania. Po zastosowaniu zasilania może szybko osiągnąć ustawioną temperaturę roboczą. Wynika to z wydajnej konwersji energii elektrycznej w ciepło przez rezystor ogrzewalny i dobre charakterystyki ciepła - przenoszenia ceramicznego podłoża.
Szybki czas reakcji pozwala na dokładniejszą kontrolę temperatury. W zastosowaniach takich jak laboratoryjne urządzenia grzewcze, w których często konieczne są szybkie regulacje temperatury, ceramiczny grzejnik HTCC może niezwłocznie reagować na zmiany wejścia mocy, umożliwiając dokładną regulację temperatury.
3.4 Trwałość i długowieczność
Ceramiczny grzejnik HTCC jest bardzo trwały. Podłoże ceramiczne jest odporne na wstrząs termiczny, co oznacza, że może wytrzymać szybkie zmiany temperatury bez pękania lub pogorszenia. Ta właściwość ma kluczowe znaczenie w zastosowaniach, w których grzejnik może być częste na - poza cykle lub nagłe fluktuacje temperatury.
Ponadto stabilność chemiczna ceramiki HTCC i materiały stosowane do rezystora i elektrod sprawiają, że element grzewczy odporny na korozję. W środowiskach, w których grzejnik jest narażony na chemikalia, na przykład w reaktorach chemicznych lub procesach suszenia przemysłowego, jego trwałość zapewnia długą - trwałą i niezawodną wydajność.
4. Proces produkcyjny
Produkcja ceramicznych elementów ogrzewania grzejnika HTCC obejmuje wiele złożonych kroków. Zaczyna się od przygotowania ceramicznej zawiesiny, która jest mieszaniną ceramicznego proszku HTCC, spoiwa i innych dodatków. Gnochotanie jest następnie wrzucane do cienkiej warstwy za pomocą technik odlewania taśmy do tworzenia zielonych arkuszy ceramicznych.
Następnie pasta rezystora grzewczego, która zawiera materiał rezystora o wysokim stopniu topnienia, jest ekranem - wydrukowana na zielonych arkuszach ceramicznych w określonym wzorze. Elektrody są również drukowane lub przymocowane w podobny sposób, aby zapewnić właściwe połączenie elektryczne.
Następnie wiele warstw zielonych arkuszy ceramicznych z drukowanym rezystorem i elektrodami są laminowane razem pod wysokim ciśnieniem. Wreszcie, laminowana struktura jest spiekana w bardzo wysokiej temperaturze (zwykle około 1600 - 1800 ° C) w kontrolowanej atmosferze. Ten proces spiekania łączy warstwy ceramiczne i zestala rezystor i elektrody, tworząc solidny i wysoce funkcjonalny element grzewczy.
5. Zastosowania
5.1 Przemysł półprzewodnikowy
W produkcji półprzewodnikowej elementy ogrzewania ceramicznego grzejnika HTCC są niezbędne. Są one stosowane w takich procesach, jak wyżarzanie waflowe, w których dokładna kontrola temperatury i jednolite ogrzewanie na powierzchni opłatek ma kluczowe znaczenie. Możliwości wysokiej temperatury grzejnika zapewniają, że wafle półprzewodników są wyżarzane w dokładnej temperaturze wymaganej do poprawy ich właściwości elektrycznych.
Są one również stosowane w komórkach chemicznych odkładania pary (CVD), aby zapewnić niezbędne ciepło do osadzania cienkich warstw na powierzchni opłat. Jednolity rozkład ciepła pomaga w osiągnięciu spójnej grubości i jakości filmu, co jest niezbędne do wykonania urządzeń półprzewodnikowych.
5.2 Zastosowania przemysłowe ogrzewania
W sektorze przemysłowym grzejnik ceramiczny HTCC jest szeroko stosowany w różnych urządzeniach grzewczych. W piecach przemysłowych i piecach służy jako niezawodne źródło ciepła dla procesów takich jak ciepło - obróbka metali, spiekanie ceramiki i powłoki do suszenia. Zdolność do efektywnego osiągnięcia i utrzymywania wysokich temperatur sprawia, że jest to preferowany wybór dla tych zastosowań.
W branży produkcyjnej szkła można go używać do podgrzewania szklanych form lub do zapewnienia początkowego ciepła dla procesu topnienia szkła. Jednolity rozkład ciepła pomaga wytwarzać produkty szklane o wysokiej jakości o spójnych kształtach i właściwościach.
5.3 Sprzęt laboratoryjny i analityczny
W laboratoriach elementy ogrzewania ceramicznego grzejnika HTCC znajdują się w różnych urządzeniach. Są one stosowane w gorących płytkach, gdzie zapewniają szybką i jednolitą powierzchnię grzewczą do reakcji chemicznych lub ogrzewania próbki. W kontrolowanych naczyniach reakcyjnych dokładna kontrola temperatury i szybki czas reakcji grzejnika są cenne do przeprowadzania eksperymentów w określonych warunkach temperatury.
Są one również stosowane w instrumentach analitycznych, takich jak chromatografy gazowe i spektrometry masowe, w których do przygotowania i analizy próbki wymagane jest stabilne i dokładnie - kontrolowane źródło grzewcze.
5.4 Aerospace i obrona
W przemyśle lotniczym i obronnym grzejnik ceramiczny HTCC jest wykorzystywany w zastosowaniach, w których duża odporność na temperaturę i niezawodność mają ogromne znaczenie. Na przykład można go stosować w komponentach silnika samolotów do wstępnych podgrzewania lub w przypadku podgrzewania lotu. W systemach obronnych może być stosowany w systemach przewodnictwa rakietowego lub w ogrzewaniu wrażliwych elementów elektronicznych w trudnych środowiskach.
