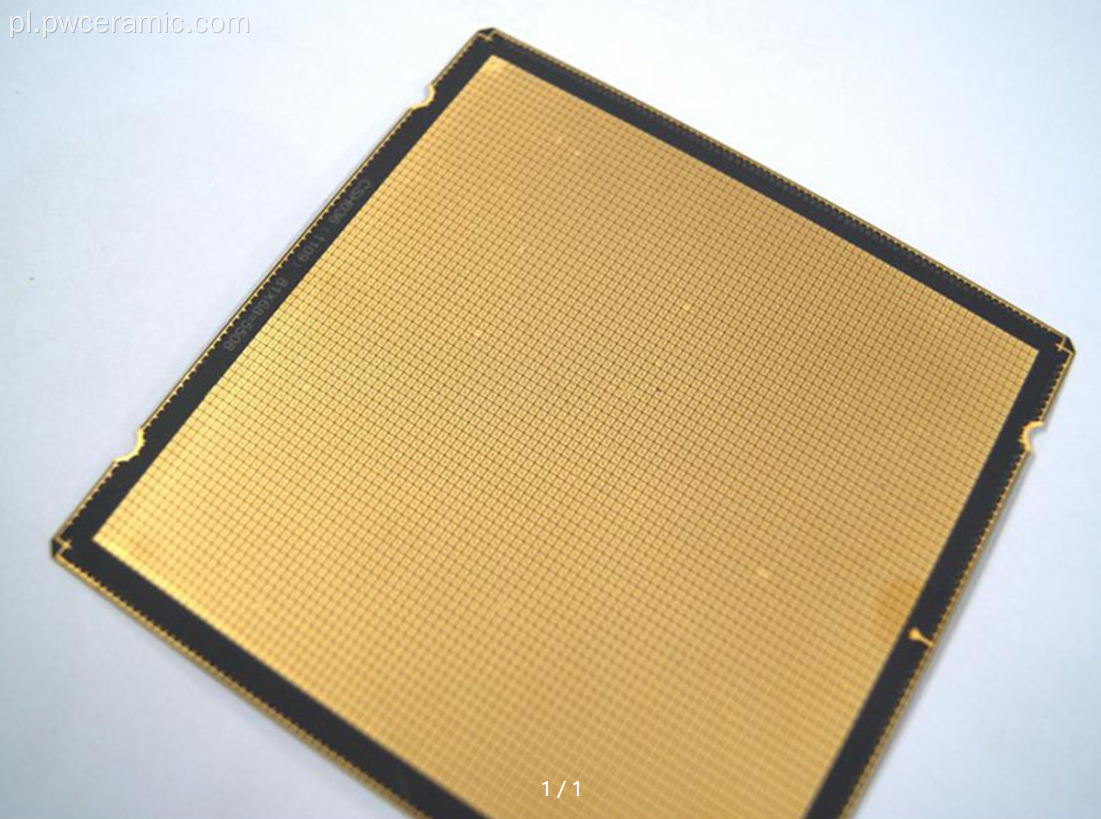

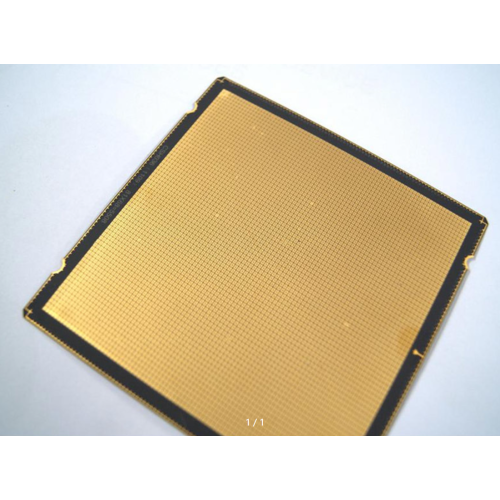

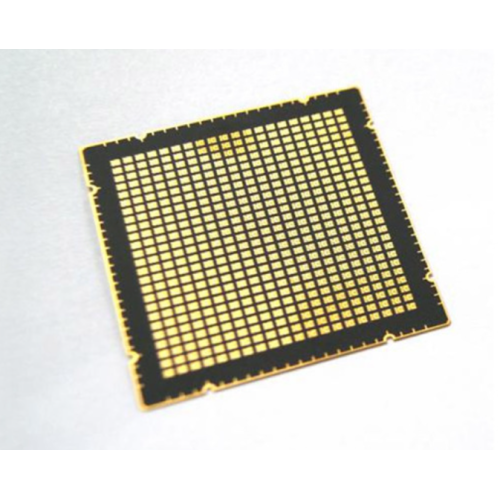

Podłoża opakowaniowe z powierzchniową falą akustyczną (SAW) i hermetyczne obudowy ceramiczne
Przegląd produktu
Puwei Ceramic specjalizuje się w wysokowydajnych podłożach opakowaniowych z powierzchniową falą akustyczną (SAW) i hermetycznych obudowach ceramicznych, zaprojektowanych tak, aby spełniać rygorystyczne wymagania zaawansowanych filtrów SAW i duplekserów. Nasze produkty stanowią podstawę procesów technologii flip chip i montażu powierzchniowego (SMT), zapewniając optymalną wydajność, niezawodność i łatwość integracji projektów elektronicznych.
Wyprodukowane przy użyciu wysokiej jakości substratów ceramicznych z tlenku glinu (Al₂O₃) i zaawansowanych technik ceramiki metalizowanej, nasze rozwiązania opakowaniowe SAW zapewniają wyjątkową izolację elektryczną, stabilność termiczną i ochronę środowiska. Są szeroko stosowane w elektronice samochodowej , stacjach bazowych i zastosowaniach lotniczych, gdzie awaria nie wchodzi w grę. Komponenty te są niezbędne w opakowaniach mikroelektroniki , opakowaniach czujników i modułach wysokiej częstotliwości .
Specyfikacje techniczne
- Materiał: Ceramika z tlenku glinu o wysokiej czystości (Al₂O₃) lub azotek glinu (AlN) – idealne do podłoży ceramicznych AlN i wymagających wysokich przewodności cieplnej.
- Standardowe rozmiary: konfigurowalne wymiary; obsługa dużych formatów do 240 mm × 280 mm × 1 mm.
- Wykończenie powierzchni: Precyzyjna metalizacja (na bazie wolframu, molibdenu lub złota) zapewniająca niezawodne wiązanie.
- Temperatura współspalania: 1500°C – 1600°C dla optymalnej gęstości i stabilności.
- CTE (współczynnik rozszerzalności cieplnej): Dopasowany do materiałów półprzewodnikowych w celu zmniejszenia naprężeń.
- Wytrzymałość dielektryczna: >10 kV/mm.
- Przewodność cieplna: 20–30 W/mK (tlenek glinu); 150–180 W/mK (opcja azotku glinu) – idealny do podłoży AlN o wysokiej przewodności cieplnej i podłoży ceramicznych do urządzeń o dużej mocy.
- Hermetyczność: Spełnia normy MIL-STD-883 dotyczące testów drobnych i dużych szczelności.
Materiały odpowiednie również do integracji obwodów drukowanych grubowarstwowo i obwodów RF .
Cechy i zalety produktu
Podłoża opakowaniowe SAW
- Standaryzowane rozmiary dla łatwej integracji: Zaprojektowane z myślą o bezproblemowej kompatybilności z filtrami SAW i duplekserami, ułatwiając masową produkcję i wymienność.
- Kompatybilność z wieloma procesami: W pełni obsługuje procesy typu flip-chip i SMT. Flip-chip zapewnia wydajne połączenie elektryczne i zwiększoną wydajność; SMT umożliwia pakowanie o dużej gęstości i usprawnienie produkcji. Idealny do mikrofalowych podłoży ceramicznych RF i ceramicznych podłoży do elektroniki samochodowej.
Hermetyczne obudowy ceramiczne
- Doskonała hermetyczność i wysoka niezawodność: Chroń wrażliwe komponenty SAW przed wilgocią, kurzem i zanieczyszczeniami, zapewniając długoterminową stabilność w trudnych warunkach pracy.
- Projekt zorientowany na zastosowanie: dostosowany do zastosowań w motoryzacji, lotnictwie i stacjach bazowych — odporny na wibracje, wahania temperatury i zakłócenia elektryczne.
Nasze obudowy korzystają z wiedzy Puwei w zakresie technologii podłoża ceramicznego AlN i podłoża ceramicznego DBC , zapewniając lepsze zarządzanie temperaturą i wytrzymałość mechaniczną w porównaniu z konwencjonalnymi obudowami. Jest to zgodne z wymaganiami dotyczącymi podłoży ceramicznych IGBT i ceramicznych podłoży półprzewodnikowych mocy .
Etapy integracji: Jak używać podłoża i obudów opakowaniowych SAW
- Przygotowanie podłoża: Sprawdź podłoże ceramiczne pod kątem płaskości powierzchni i integralności.
- Mocowanie matrycy: Zamontuj matrycę SAW, stosując metody klejenia epoksydowego lub eutektycznego.
- Połączenia wzajemne: Wykonaj łączenie drutowe lub łączenie typu flip-chip, aby połączyć matrycę z metalizacją podłoża.
- Hermetyczna obudowa: Nałożyć pokrywę lub pokrywę za pomocą zgrzewania szwów lub uszczelnienia frytą szklaną, aby uzyskać hermetyczną obudowę.
- Testowanie: Przeprowadź testy elektryczne, termiczne i hermetyczności, aby zapewnić niezawodność działania.
Te kroki są kompatybilne z liniami produkcyjnymi do montażu mikroukładów hybrydowych grubowarstwowych i mikroukładów hybrydowych .
Scenariusze zastosowań
Elektronika samochodowa
Stosowany w zaawansowanych systemach wspomagania kierowcy (ADAS), komunikacji w pojeździe i jednostkach sterujących silnika, gdzie krytyczne znaczenie ma odporność na wysoką temperaturę i wibracje. Idealny do ceramicznych podłoży samochodowych i ceramicznych radiatorów laserowych.
Stacje bazowe i infrastruktura bezprzewodowa
Zapewniają filtrowanie i dupleksowanie sygnału w stacjach bazowych 5G/4G, zapewniając stabilną pracę przy dużej mocy i ciągłej pracy – co jest niezbędne w przypadku mikrofalowych podłoży ceramicznych RF i zastosowań mikrofalowych o wysokiej częstotliwości.
Lotnictwo i obrona
Idealny do komunikacji satelitarnej, systemów sterowania lotem i zastosowań radarowych wymagających lekkości, odporności na wysoką temperaturę i wyjątkowej niezawodności. Często łączony z podłożem ceramicznym z tlenku glinu 99,6 i ceramiką z azotku glinu w przypadku projektów modułów hybrydowych.
Dalsze zastosowania obejmują urządzenia optoelektroniczne, komponenty energoelektroniczne, opakowania czujników i komponenty mikrofalowe.
Kluczowe korzyści dla klienta
- Zwiększ trwałość produktu i ogranicz awarie w terenie dzięki solidnemu, hermetycznemu opakowaniu.
- Uprość procesy montażu dzięki ustandaryzowanym rozmiarom i doskonałej kompatybilności procesów (SMT, flip-chip).
- Osiągnij lepszą integralność sygnału i wydajność cieplną dzięki wysokiej jakości materiałom ceramicznym — szczególnie w przypadku ceramicznych podłoży AlN pokrytych miedzią i podłoży ceramicznych o wysokiej przewodności cieplnej.
- Obniżenie całkowitego kosztu posiadania dzięki wysokiej niezawodności i zmniejszonej częstotliwości poprawek.
- Dostęp do zaawansowanych materiałów, takich jak AlN i tlenek glinu o wysokiej czystości, na moduły mocy i elementy izolacyjne.
Certyfikaty i zgodność
Wszystkie nasze produkty opakowaniowe SAW produkowane są zgodnie z międzynarodowymi standardami jakości, w tym ISO 9001 . Dostarczamy również materiały zgodne z przepisami RoHS i REACH. Kod certyfikatu: GXLH41023Q10642R0S .
Nasza produkcja spełnia rygorystyczne wymagania dotyczące hermetyczności MIL-STD-883 , zapewniając przydatność do zastosowań o znaczeniu krytycznym.
Opcje dostosowywania (usługi OEM i ODM)
Puwei oferuje pełną personalizację, aby spełnić Twoje specyficzne wymagania, wykorzystując naszą wiedzę specjalistyczną w zakresie ceramicznych elementów konstrukcyjnych z tlenku glinu i produktów podłoża ceramicznego AMB :
- Wymiary niestandardowe: grubość od 0,2 mm do 2,00 mm; podłoża wielkoformatowe (np. 240 mm × 280 mm × 1 mm, 95 mm × 400 mm × 1 mm).
- Dostosowane układy metalizacji i wzory przelotek dla konkretnych projektów obwodów.
- Dobór materiału: tlenek glinu, azotek glinu (AlN) lub specjalistyczne kompozyty – w tym podłoża ceramiczne AlN o przewodności cieplnej do 180 W/mK.
- Dostosowanie pokrywy i obudowy do wymagań dotyczących uszczelniania szwów lub fryty szklanej.
- Wykończenie powierzchni zoptymalizowane pod kątem drukowania elementów rezystora foliowego lub rezystora grubowarstwowego .
Obsługujemy również gołe płyty ceramiczne do samodzielnego montażu elektronicznych układów scalonych i ceramicznych izolatorów elektrycznych.
Proces produkcyjny i kontrola jakości
- Dobór surowców i przygotowanie proszku (na bazie Al₂O₃ lub AlN).
- Tworzenie szlamu i odlewanie taśmy do produkcji zielonej taśmy.
- Poprzez wykrawanie i wypełnianie pastą przewodzącą (wolfram/molibden).
- Układanie warstw i laminowanie pod wysokim ciśnieniem.
- Współspalanie w wysokiej temperaturze (1500°C – 1600°C).
- Precyzyjne szlifowanie i metalizacja powierzchni — wspiera metalizowaną ceramikę w celu niezawodnego łączenia.
- Cięcie laserowe i kontrola wymiarowa.
- 100% kontrola elektryczna i wizualna przed wysyłką.
Każda partia jest testowana pod kątem hermetyczności, wytrzymałości dielektrycznej i wydajności termicznej, gwarantując spójność komponentów mikroelektronicznych dużej mocy i komponentów mikrofalowych .
Zaopatrzenie i logistyka
- Możliwość dostaw rocznych: 1 000 000 sztuk (200 000 sztuk/miesiąc).
- Minimalne zamówienie: 50 sztuk dla pozycji standardowych; prototypy dostępne od 2-3 tygodni.
- Incoterms: FOB, CIF, EXW, DDP, DDU i więcej — elastyczne dla zamówień globalnych.
- Porty: Szanghaj, Shenzhen, Qingdao, Pekin, Xi'an.
- Pakowanie: Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą, co zapewnia nienaruszoną dostawę.
Wszystkie przesyłki są obsługiwane z ostrożnością, aby spełnić standardowe wymagania dotyczące opakowań eksportowych, odpowiednich do transportu oceanicznego, lotniczego lub ekspresowego.
