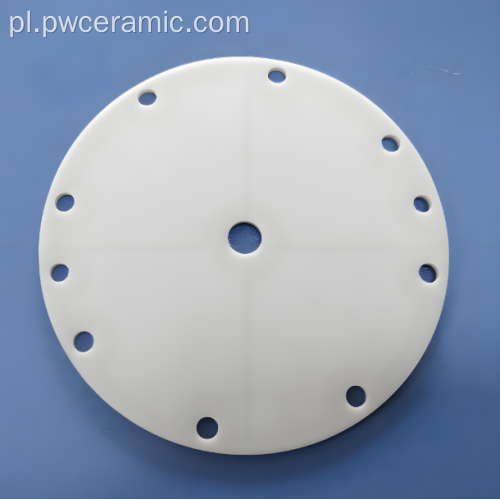

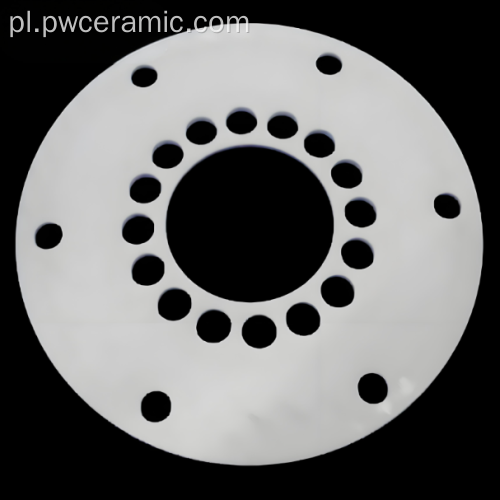

Wiercony dysk ceramiczny z azotku aluminium

Wiercony dysk ceramiczny z azotku aluminium

$2
≥50 Piece/Pieces

Skontaktuj się Now

Rodzaj płatności: T/T
Incoterm: FOB,CIF,EXW
Min. Zamówienie: 50 Piece/Pieces
transport: Ocean,Air,Express
Porta: Shanghai,Beijing,Xi’an

Opis

cechy produktu

Marka: Ceramika Puwei

Miejsce Pochodzenia: Chiny

Rodzaje: Ceramika piezoelektryczna, Ceramika izolacyjna, Ceramika elektrotermiczna, Ceramika wysokiej częstotliwości, Ceramika dielektryczna

Materiał: Azotek glinu

Wywiercony Dysk Ceramiczny ALN: Aluminiowy azotek ceramiczny z otworami

Pakowanie i dostawa

Jednostki sprzedaży:	Piece/Pieces
Typ pakietu:	Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje
Przykład obrazu:

Możliwość dostaw i dodatkowe informacje

Packaging: Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje

wydajność: 1000000

transport: Ocean,Air,Express

Place of Pochodzenia: Chiny

Wsparcie: The annual output of ceramic substrate products is 1 million pieces.

Certyfikat: GXLH41023Q10642R0S

Porta: Shanghai,Beijing,Xi’an

Rodzaj płatności: T/T

Incoterm: FOB,CIF,EXW

Opis Product

Wiercony dysk ceramiczny z azotku aluminium

Wiercony dysk ceramiczny z azotku aluminium Puwei Ceramic stanowi szczyt zaawansowanej inżynierii ceramicznej, łącząc wyjątkowe możliwości zarządzania temperaturą z precyzyjną konstrukcją mechaniczną. Te specjalistyczne dyski posiadają strategicznie rozmieszczone wywiercone otwory, które zwiększają ich funkcjonalność w wymagających zastosowaniach w zakresie opakowań elektronicznych i mikroelektroniki .

Podstawowe zalety

Wyjątkowa przewodność cieplna: 170-200 W/m·K zapewniająca doskonałe odprowadzanie ciepła
Precyzyjnie nawiercone otwory: tolerancja ± 0,02 mm dla dokładnego wyrównania komponentów
Doskonała izolacja elektryczna: wysoka wytrzymałość dielektryczna i rezystywność objętościowa
Stabilność mechaniczna: wytrzymałość na zginanie 300-400 MPa zapewniająca niezawodne działanie
Odporność chemiczna: wytrzymuje trudne warunki i substancje żrące

Dane techniczne

Właściwości materiału

Przewodność cieplna: 170-200 W/m·K w temperaturze pokojowej
Współczynnik rozszerzalności cieplnej: 4,5×10⁻⁶/°C (RT-400°C)
Stała dielektryczna: 8,9 przy 1 MHz
Wytrzymałość dielektryczna: 15-20 kV/mm
Rezystywność skrośna: >10¹⁴ Ω·cm w temperaturze pokojowej
Wytrzymałość na zginanie: 300-400 MPa
Gęstość: ≥3,28 g/cm3
Chropowatość powierzchni: Ra ≤0,4 μm (po wypolerowaniu)

Specyfikacje wiercenia

Tolerancja otworu: ±0,02 mm
Dokładność pozycji: ±0,05 mm
Wykończenie powierzchni: Możliwość dostosowania w zależności od wymagań aplikacji
Dostępne wzory otworów: konfiguracje okrągłe, prostokątne i niestandardowe

Aluminum Nitride Ceramic Disc Performance Parameters

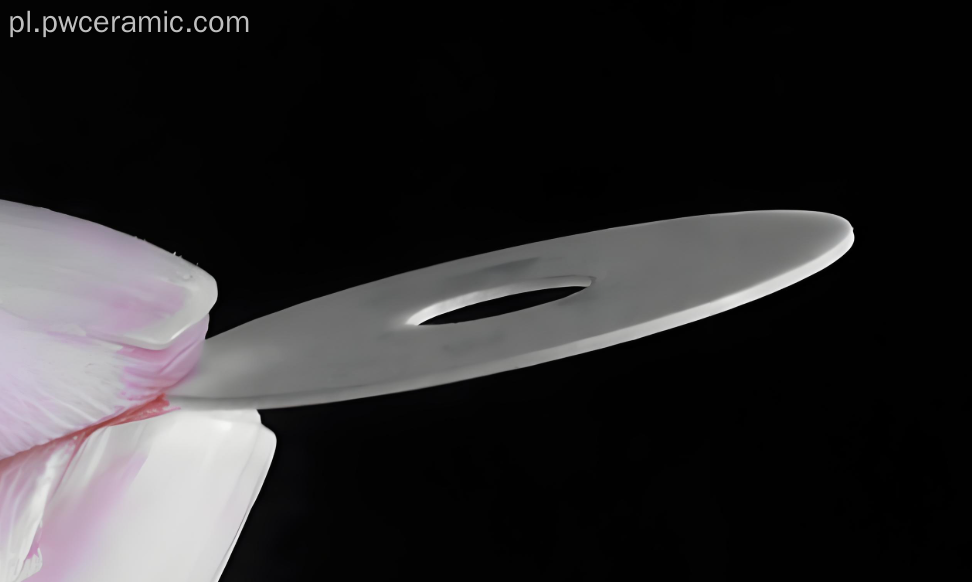

Wizualizacja produktu

Cechy i zalety produktu

Charakterystyka wydajności

Wyjątkowe zarządzanie ciepłem
Nasze dyski ceramiczne AlN zapewniają doskonałą przewodność cieplną, dzięki czemu idealnie nadają się do elementów mikroelektronicznych dużej mocy , gdzie kluczowe znaczenie ma efektywne odprowadzanie ciepła. Wywiercone otwory poprawiają przenikanie ciepła, umożliwiając bezpośredni kontakt z mediami chłodzącymi.
Inżynieria Precyzyjna
Każdy dysk poddawany jest precyzyjnej obróbce, aby zapewnić dokładne rozmieszczenie otworów i dokładność wymiarową, co stanowi uzupełnienie naszej oferty produktów DBC Ceramic Substrate i DPC Ceramic Substrate do zaawansowanych zastosowań w obwodach scalonych .
Właściwości izolacji elektrycznej
Dzięki doskonałej wytrzymałości dielektrycznej i dużej oporności objętościowej nasze nawiercane dyski AlN zapewniają niezawodną izolację elektryczną w zastosowaniach wysokiego napięcia, służąc jako skuteczne elementy izolacyjne w systemach elektroenergetycznych.
Odporność chemiczna
Odporny na większość żrących chemikaliów i erozję plazmową, zapewniający długoterminową niezawodność w trudnych warunkach spotykanych w zastosowaniach przemysłowych i motoryzacyjnych.
Stabilność mechaniczna
Wysoka wytrzymałość na zginanie i odporność na szok termiczny utrzymują integralność strukturalną w ekstremalnych warunkach pracy, dzięki czemu nadają się do zastosowań mikrofalowych i obwodów RF.

Przewodnik instalacji i integracji

Integracja projektu
Włącz dysk do projektu systemu zarządzania temperaturą, wykorzystując wywiercone otwory do montażu, przejścia płynu lub połączeń elektrycznych w zastosowaniach związanych z pakowaniem mikroelektroniki .
Przygotowanie powierzchni
Zapewnij czyste, płaskie powierzchnie montażowe dla optymalnego kontaktu termicznego. Jeśli to konieczne, użyj materiałów termoprzewodzących, aby zmaksymalizować wydajność wymiany ciepła.
Integracja montażu
Zamontuj komponenty bezpośrednio na powierzchni dysku, wykorzystując otwory do łączenia przewodów, mocowania lub cyrkulacji chłodziwa w urządzeniach zasilających i zespołach elektronicznych.
Konfiguracja zarządzania temperaturą
Podłącz systemy chłodzenia, aby wykorzystać zwiększone możliwości przenoszenia ciepła przez wywiercone kanały w celu uzyskania optymalnej wydajności w środowiskach o wysokiej temperaturze.
Weryfikacja wydajności
Przetestuj zmontowany system w warunkach roboczych, aby sprawdzić, czy wydajność cieplna i izolacja elektryczna spełniają specyfikacje projektowe.

Scenariusze zastosowań

Przemysł elektroniczny i półprzewodnikowy

W urządzeniach elektronicznych dużej mocy i wysokiej częstotliwości nasze nawiercane tarcze ceramiczne AlN służą jako zaawansowane podłoża, w których otwory ułatwiają łączenie przewodów i przepływ chłodziwa. Połączenie doskonałej wydajności elektrycznej i wydajnego odprowadzania ciepła sprawia, że idealnie nadają się do obwodów mikrofalowych i zastosowań w opakowaniach półprzewodników.

Systemy zarządzania ciepłem

Stosowane w zaawansowanych urządzeniach do wymiany ciepła, w tym w grzejnikach i skraplaczach, wywiercone otwory umożliwiają efektywną cyrkulację płynów przenoszących ciepło. W układach chłodzenia akumulatorów pojazdów elektrycznych i termoelektrycznych zespołach chłodzących tarcze te zapewniają równomierne rozprowadzanie płynu chłodzącego i optymalne zarządzanie temperaturą.

Elektronika mocy

Jako część systemów AMB Ceramic Substrate , dyski te zapewniają kluczowe zarządzanie temperaturą dla modułów IGBT, konwerterów mocy i innych komponentów elektronicznych dużej mocy w napędach przemysłowych i systemach konwersji energii.

LED i optoelektronika

Doskonała przewodność cieplna i izolacja elektryczna sprawiają, że dyski te idealnie nadają się do zastosowań w diodach LED dużej mocy i zastosowaniach optoelektronicznych , gdzie efektywne odprowadzanie ciepła wydłuża żywotność komponentów i utrzymuje stabilność wydajności.

Badania i Rozwój

Idealne do płytek azotku aluminium w zastosowaniach badawczo-rozwojowych, dyski te obsługują konfiguracje eksperymentalne wymagające precyzyjnego zarządzania temperaturą i izolacji elektrycznej w środowiskach laboratoryjnych.

Korzyści dla klienta

Zwiększona wydajność cieplna: Doskonałe odprowadzanie ciepła zmniejsza temperaturę roboczą, zwiększając niezawodność i żywotność podzespołów
Elastyczność projektowania: niestandardowe wzory otworów i wymiary umożliwiają integrację ze złożonymi projektami systemów dla mikroukładów hybrydowych
Obniżone koszty systemu: Eliminują potrzebę stosowania dodatkowych komponentów chłodzących, upraszczając architekturę systemu
Większa niezawodność produktu: Doskonała stabilność termiczna i wytrzymałość mechaniczna zapewniają stałą wydajność w wymagających zastosowaniach
Krótszy czas wprowadzenia produktu na rynek: gotowe do integracji rozwiązania skracają czas programowania i zasoby inżynieryjne

Certyfikaty i zgodność

Puwei Ceramic utrzymuje najwyższe standardy jakości z numerem certyfikatu: GXLH41023Q10642R0S . Nasze procesy produkcyjne i produkty są zgodne z międzynarodowymi standardami jakości i wydajności, zapewniając stałą niezawodność naszym klientom na całym świecie.

Zapewnienie jakości

Certyfikowany System Zarządzania Jakością ISO 9001:2015
Zgodność z RoHS i REACH
Kompleksowa identyfikowalność materiałów
Rygorystyczna kontrola jakości przychodzącej i wychodzącej
Weryfikacja spójności między partiami

Opcje dostosowywania

Puwei Ceramic specjalizuje się w usługach OEM i ODM w zakresie wierconych tarcz ceramicznych z azotku aluminium. Rozumiemy, że każda aplikacja ma unikalne wymagania, dlatego oferujemy kompleksowe możliwości dostosowywania grubowarstwowych mikroukładów hybrydowych i zaawansowanych systemów elektronicznych.

Dostępne parametry dostosowywania

Zakres grubości: 0,2 mm do 2,00 mm
Średnica i wymiary: Rozmiary niestandardowe, w tym podłoża wielkoformatowe do 240 × 280 × 1 mm
Wzory otworów: konfiguracje niestandardowe oparte na konkretnych wymaganiach projektowych
Wykończenie powierzchni: Dostępne różne opcje polerowania i powlekania
Metalizacja: Niestandardowe powłoki metalowe do zastosowań związanych z lutowaniem twardym lub twardym
Funkcje specjalne: Dodatkowa obróbka dla specyficznych wymagań dotyczących pakowania czujników

Nasza wiedza na temat wielkoformatowych podłoży ceramicznych, w tym popularnych rozmiarów, takich jak 240 × 280 × 1 mm i 95 × 400 × 1 mm, zdobyła niezmiennie uznanie klientów na całym świecie. Ściśle współpracujemy z klientami w celu opracowania optymalnych rozwiązań dla ich specyficznych zastosowań w modułach wysokiej częstotliwości i zaawansowanych systemach elektronicznych.

Proces produkcyjny

Przygotowanie surowca
Wybiera się proszek azotku glinu o wysokiej czystości i przygotowuje go ze specjalnymi dodatkami zapewniającymi optymalne spiekanie i właściwości termiczne.
Proces formowania
Zaawansowane techniki prasowania na sucho lub odlewania taśm umożliwiają tworzenie ekologicznych brył o precyzyjnych wymiarach i równomiernym rozkładzie gęstości.
Spiekanie
Spiekanie w kontrolowanej atmosferze w wysokich temperaturach pozwala uzyskać optymalną gęstość, przewodność cieplną i właściwości mechaniczne.
Precyzyjna obróbka
Obróbka CNC i wiercenie laserowe tworzą precyzyjne otwory i zachowują wąskie tolerancje wymiarowe w celu dokładnego dopasowania komponentów.
Kontrola jakości
Kompleksowe testy zapewniają dokładność wymiarową, wydajność cieplną, właściwości elektryczne i jakość powierzchni.
Pakowanie i wysyłka
Staranne opakowanie z materiałami ochronnymi zapewnia bezpieczną dostawę gotowych produktów do klientów na całym świecie.
