Ceramiczne dyski z azotku aluminium do modułów mocy IGBT

Ceramiczne dyski z azotku aluminium do modułów mocy IGBT

$2
≥50 Piece/Pieces

Skontaktuj się Now

Rodzaj płatności: T/T
Incoterm: FOB,CIF,EXW
Min. Zamówienie: 50 Piece/Pieces
transport: Ocean,Air,Express
Porta: Shanghai,Beijing,Xi’an

Opis

cechy produktu

Marka: Ceramika Puwei

Miejsce Pochodzenia: Chiny

Rodzaje: Ceramika piezoelektryczna, Ceramika izolacyjna, Ceramika elektrotermiczna, Ceramika wysokiej częstotliwości, Ceramika dielektryczna

Materiał: Azotek glinu

Moduły Mocy ALN Ceramiczne Dyski: Aluminiowe azotki ceramiczne dyski dla modułów mocy IGBT

Pakowanie i dostawa

Jednostki sprzedaży:	Piece/Pieces
Typ pakietu:	Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje
Przykład obrazu:

Możliwość dostaw i dodatkowe informacje

Packaging: Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje

wydajność: 1000000

transport: Ocean,Air,Express

Place of Pochodzenia: Chiny

Wsparcie: The annual output of ceramic substrate products is 1 million pieces.

Certyfikat: GXLH41023Q10642R0S

Porta: Shanghai,Beijing,Xi’an

Rodzaj płatności: T/T

Incoterm: FOB,CIF,EXW

Opis Product

Dyski ceramiczne z azotku glinu do modułów mocy IGBT

Specjalistyczne dyski ceramiczne z azotku glinu firmy Puwei Ceramic zostały zaprojektowane specjalnie dla wysokowydajnych modułów mocy IGBT, zapewniając wyjątkowe zarządzanie temperaturą i izolację elektryczną w wymagających zastosowaniach energoelektroniki. Te zaawansowane komponenty ceramiczne zapewniają doskonałą wydajność urządzeń zasilających i komponentów mikroelektronicznych dużej mocy .

Podstawowe zalety

Wyjątkowa przewodność cieplna: 170-230 W/(m·K) zapewniająca efektywne odprowadzanie ciepła
Doskonała izolacja elektryczna: rezystywność skrośna >10¹⁴ Ω·cm i wytrzymałość dielektryczna 15–25 kV/mm
Solidne właściwości mechaniczne: wytrzymałość na zginanie 300-400 MPa zapewniająca niezawodne działanie
Kompatybilność z rozszerzalnością cieplną: Dopasowuje półprzewodniki krzemowe, aby zminimalizować naprężenia
Stabilność chemiczna: Odporna na trudne warunki i procesy produkcyjne

Dane techniczne

Właściwości materiału

Przewodność cieplna: 170-230 W/(m·K)
Rezystywność objętościowa: >10¹⁴ Ω·cm
Wytrzymałość dielektryczna: 15-25 kV/mm
Stała dielektryczna: 8,5-9,0 @ 1 MHz
Strata dielektryczna: 0,1-0,5% przy 1 MHz

Właściwości mechaniczne

Wytrzymałość na zginanie: 300-400 MPa
Wytrzymałość na ściskanie: 2000-2500 MPa
Moduł Younga: 310-330 GPa
Twardość Vickersa: 1200-1400 HV

Właściwości termiczne

WRC: 4,2-4,6×10⁻⁶/°C (RT-400°C)
Ciepło właściwe: 0,7-0,8 J/g·K
Maksymalna temperatura robocza: 1800°C (atmosfera obojętna)
Odporność na szok termiczny: ΔT > 500°C

Aluminum Nitride Ceramic Disc Performance Specifications

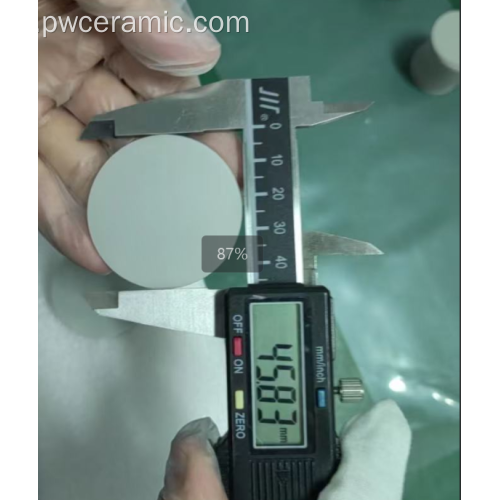

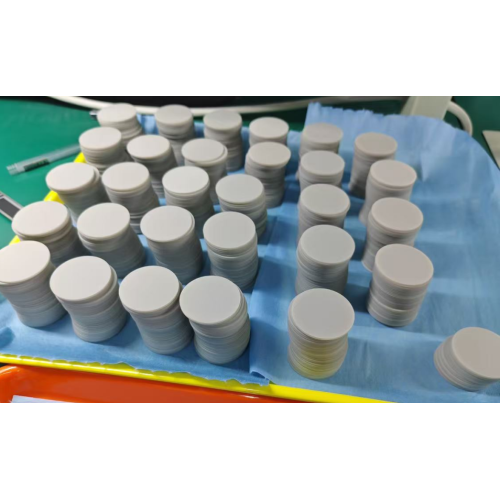

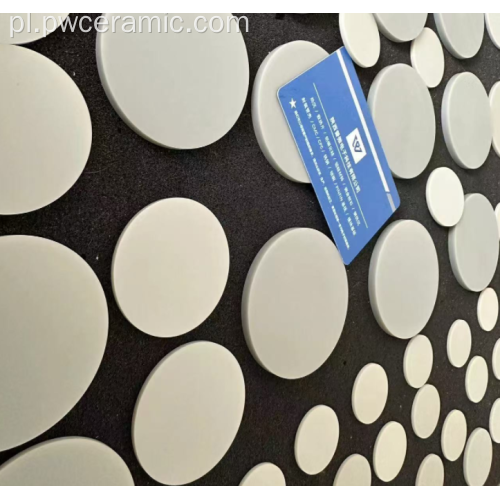

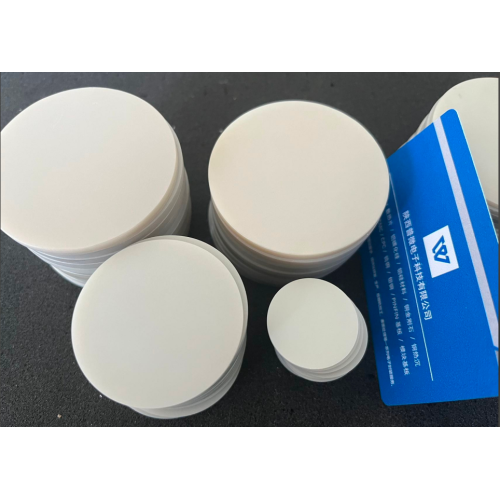

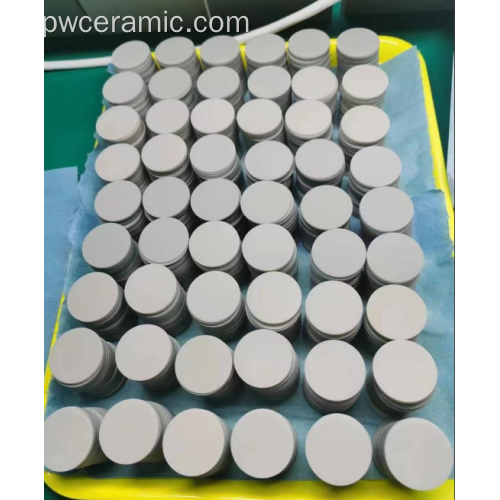

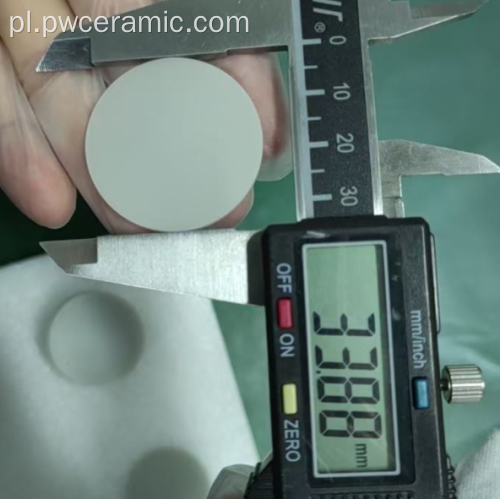

Wizualizacja produktu

Cechy i zalety produktu

Charakterystyka wydajności

Wyjątkowe zarządzanie ciepłem
Dzięki przewodności cieplnej wynoszącej 170–230 W/(m·K) nasze dyski ceramiczne AlN zapewniają doskonałe odprowadzanie ciepła dla modułów mocy IGBT, zapobiegając przegrzaniu i zapewniając niezawodną pracę w wymagających zastosowaniach w zakresie opakowań elektronicznych .
Doskonała izolacja elektryczna
Wysoka rezystywność skrośna (>10¹⁴ Ω·cm) i wytrzymałość dielektryczna (15-25 kV/mm) zapewniają niezawodną izolację elektryczną, dzięki czemu dyski te są idealnymi elementami izolacyjnymi dla energoelektroniki wysokiego napięcia.
Solidna wytrzymałość mechaniczna
Wytrzymałość na zginanie 300-400 MPa i doskonała twardość zapewniają integralność mechaniczną podczas montażu, eksploatacji i cykli termicznych w zastosowaniach narażonych na wibracje.
Kompatybilność z rozszerzalnością cieplną
Współczynnik rozszerzalności cieplnej (4,2-4,6×10⁻⁶/°C) ściśle odpowiada półprzewodnikom krzemowym, minimalizując naprężenia termiczne na krytycznych interfejsach w opakowaniach mikroelektroniki .

Wytyczne dotyczące integracji

Ocena projektu
Oceń wymagania termiczne i specyfikacje elektryczne, aby wybrać odpowiednią grubość i średnicę dysku AlN dla projektu modułu IGBT w zastosowaniach urządzeń zasilających .
Przygotowanie powierzchni
Zapewnij czyste, płaskie powierzchnie montażowe zarówno na chipie IGBT, jak i radiatorze. Jeśli jest to wymagane, należy użyć odpowiednich materiałów zapewniających optymalną wydajność.
Integracja montażu
Umieścić dysk AlN pomiędzy chipem IGBT a radiatorem, zapewniając prawidłowe wyrównanie i równomierny rozkład ciśnienia podczas procesu łączenia.
Proces łączenia
Stosuj odpowiednie techniki łączenia (lutowanie, lutowanie twarde lub klej termiczny) w oparciu o metalizację zastosowaną na powierzchniach dysków AlN.
Walidacja wydajności
Przetestuj zmontowany moduł w warunkach roboczych, aby sprawdzić efektywność zarządzania ciepłem i integralność izolacji elektrycznej.

Scenariusze zastosowań

Przemysłowe systemy zasilania

W przemysłowych napędach silników, przetwornicach częstotliwości i systemach UPS nasze dyski ceramiczne AlN zapewniają krytyczne zarządzanie temperaturą dla modułów IGBT dużej mocy, umożliwiając wydajną konwersję mocy w wymagających środowiskach przemysłowych do zastosowań w obwodach scalonych .

Systemy zasilania pojazdów elektrycznych

Stosowane w falownikach trakcyjnych EV/HEV i przetwornicach DC-DC, dyski te zarządzają ciepłem z wysokoprądowych przełączników IGBT, przyczyniając się do tworzenia kompaktowych, lekkich układów energoelektroniki o wydłużonej żywotności w mikroelektronice samochodowej.

Systemy energii odnawialnej

W falownikach fotowoltaicznych i konwerterach energii wiatrowej dyski AlN zapewniają niezawodne zarządzanie temperaturą dla modułów IGBT pracujących w warunkach zmiennego obciążenia, maksymalizując wydajność konwersji energii i niezawodność systemu.

Zastosowania o wysokiej częstotliwości

W przypadku modułów wysokiej częstotliwości i zasilaczy impulsowych połączenie wysokiej przewodności cieplnej i doskonałych właściwości dielektrycznych sprawia, że dyski AlN idealnie nadają się do zastosowań IGBT o wysokiej częstotliwości w elementach mikrofalowych .

Korzyści dla klienta

Zwiększona gęstość mocy: Niższy opór cieplny umożliwia wyższą gęstość mocy i lepszą wydajność modułów IGBT
Zwiększona niezawodność: Doskonałe zarządzanie temperaturą obniża temperaturę roboczą, wydłużając żywotność komponentów
Elastyczność projektowania: kompatybilność z różnymi technikami łączenia umożliwia integrację z różnymi architekturami modułów
Redukcja kosztów: Eliminuje potrzebę stosowania skomplikowanych rozwiązań chłodzących i zmniejsza koszty na poziomie systemu
Wydajność produkcji: ustandaryzowane wymiary i stała jakość upraszczają procesy montażu

Certyfikaty i zgodność

Puwei Ceramic utrzymuje rygorystyczne standardy jakości dzięki kompleksowym programom certyfikacji i zgodności, zapewniającym stałą jakość i niezawodność produktów klientom na całym świecie.

Zarządzanie jakością

Certyfikowany System Zarządzania Jakością ISO 9001:2015
Zgodność z RoHS i REACH w zakresie bezpieczeństwa środowiskowego
Kompleksowa identyfikowalność materiałów i kontrola partii
Statystyczna kontrola procesu pod kątem spójności wymiarowej

Opcje dostosowywania

Puwei oferuje kompleksowe usługi OEM i ODM w zakresie dysków ceramicznych z azotku glinu, dostosowane do konkretnych wymagań modułów mocy IGBT, obsługujące zaawansowane grubowarstwowe mikroukłady hybrydowe i aplikacje energoelektroniki.

Parametry dostosowywania

Zakres grubości: 0,2 mm do 2,00 mm przy ścisłej kontroli tolerancji
Średnica i wymiary: Rozmiary niestandardowe, w tym podłoża wielkoformatowe
Metalizacja: Różne powłoki metalowe (Cu, Ag, Au, Ni) do lutowania lub lutowania twardego

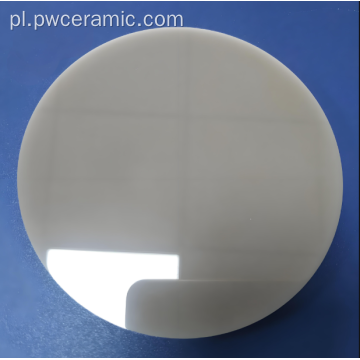

Wykończenie powierzchni: Różne poziomy polerowania, od wykończenia standardowego do lustrzanego
Funkcje specjalne: Otwory przelotowe, podkładki montażowe lub niestandardowe geometrie

Proces produkcyjny

Wybór surowca
Wybrano proszek azotku glinu o wysokiej czystości (≥99,5%) i skomponowano go z dodatkami spiekalnymi w celu uzyskania optymalnych właściwości termicznych i mechanicznych.
Formowanie i kształtowanie
Zaawansowane techniki prasowania na sucho lub odlewania taśm umożliwiają tworzenie ekologicznych brył o precyzyjnych wymiarach i równomiernym rozkładzie gęstości.
Spiekanie w wysokiej temperaturze
Spiekanie w kontrolowanej atmosferze w temperaturach do 1850°C umożliwia osiągnięcie optymalnej gęstości i struktury krystalicznej dla maksymalnej przewodności cieplnej.
Precyzyjna obróbka
Szlifowanie i docieranie CNC zapewnia precyzyjną dokładność wymiarową i wykończenie powierzchni zgodnie z wymaganiami specyfikacji.
Zapewnienie jakości
Kompleksowe testy weryfikują dokładność wymiarową, wydajność cieplną, właściwości elektryczne i jakość metalizacji.
