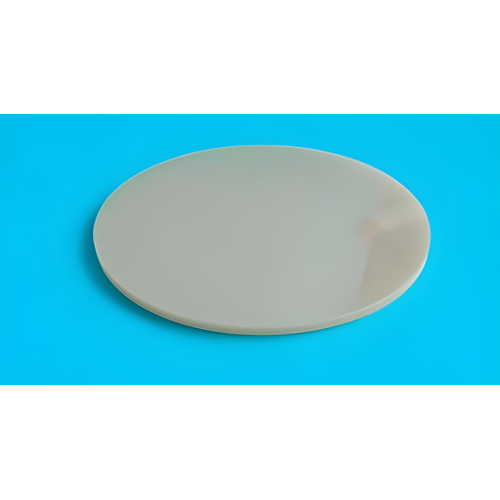

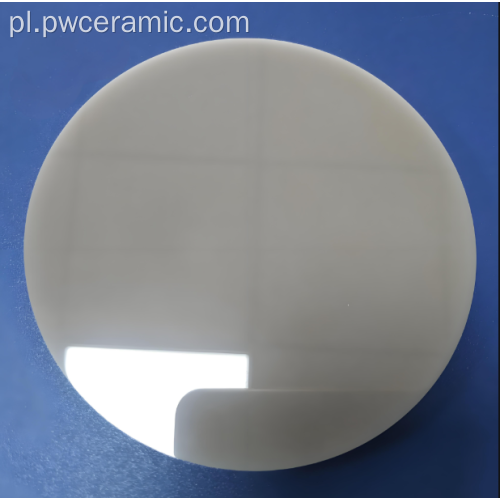

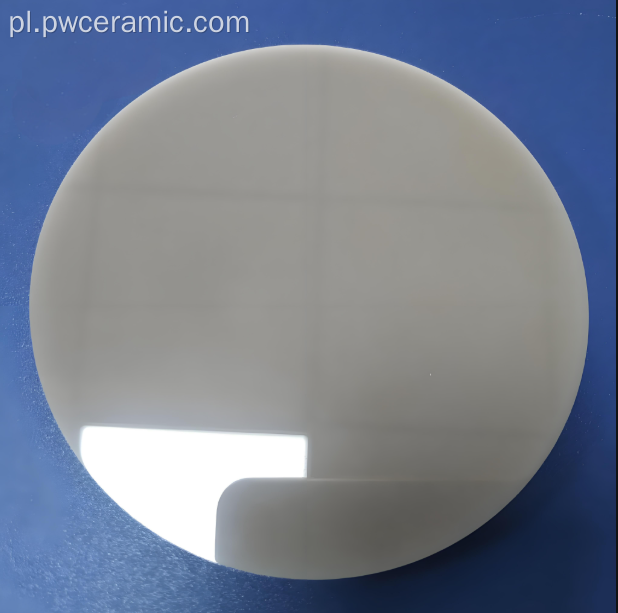

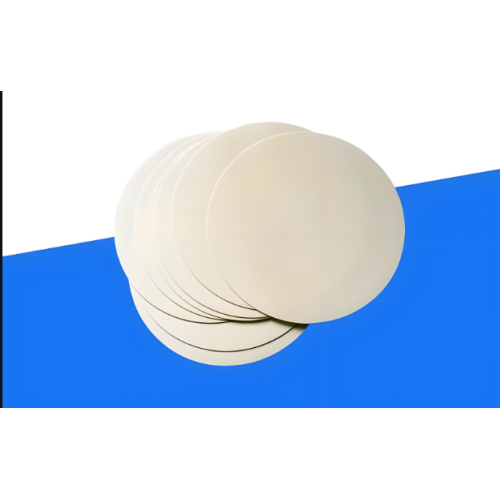

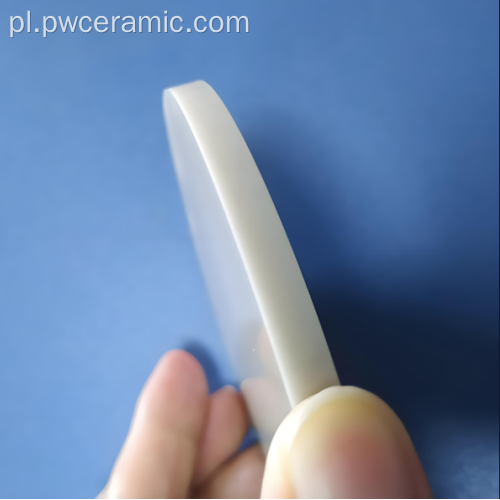

Dwustronnie polerowany lustrzany dysk ceramiczny z azotku aluminium

Dwustronnie polerowany lustrzany dysk ceramiczny z azotku aluminium

$2
≥50 Piece/Pieces

Skontaktuj się Now

Rodzaj płatności: T/T
Incoterm: FOB,CIF,EXW
Min. Zamówienie: 50 Piece/Pieces
transport: Ocean,Air,Express

Opis

cechy produktu

Marka: Ceramika Puwei

Origin: Chiny

Orzecznictwo: GXLH41023Q10642R0S

Miejsce Pochodzenia: Chiny

Rodzaje: Ceramika piezoelektryczna, Ceramika izolacyjna, Ceramika elektrotermiczna, Ceramika wysokiej częstotliwości, Ceramika dielektryczna

Materiał: Azotek glinu

Polished AlN Ceramic Disc: Double Sided Polished Mirror Aluminum Nitride Ceramic Disc

Pakowanie i dostawa

Jednostki sprzedaży:	Piece/Pieces
Typ pakietu:	Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje
Przykład obrazu:

Możliwość dostaw i dodatkowe informacje

Packaging: Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje

wydajność: 1000000

transport: Ocean,Air,Express

Place of Pochodzenia: Chiny

Wsparcie: The annual output of ceramic substrate products is 1 million pieces.

Certyfikat: GXLH41023Q10642R0S

Rodzaj płatności: T/T

Incoterm: FOB,CIF,EXW

Opis Product

Dwustronnie polerowany lustrzany dysk ceramiczny z azotku aluminium – powierzchnia optyczna i doskonała kontrola termiczna

Przegląd produktu

Double Sided Polished Mirror Aluminum Nitride Ceramic Disc

Dwustronny polerowany lustrzany dysk ceramiczny z azotku aluminium firmy Puwei Ceramic reprezentuje szczyt technologii wykańczania powierzchni ceramicznych. Ten wysokowydajny produkt ceramiczny łączy w sobie wyjątkowe możliwości zarządzania temperaturą z optyczną jakością powierzchni, dzięki czemu idealnie nadaje się do zastosowań w opakowaniach elektronicznych i mikroelektronice, wymagających zarówno doskonałego rozpraszania ciepła, jak i precyzyjnych właściwości optycznych.

Dwustronna politura lustrzana osiąga wartości chropowatości powierzchni poniżej 0,1 μm Ra, tworząc wyjątkowo gładkie powierzchnie, które poprawiają odbicie światła i charakterystykę transmisji. Jako specjalista w dziedzinie podłoży z azotku glinu i ceramiki metalizowanej , Puwei zapewnia niezrównaną jakość zaawansowanych komponentów ceramicznych do wymagających zastosowań technologicznych.

Dane techniczne

Performance parameter table of aluminum nitride ceramic disc

Właściwości materiału i powierzchni

Przewodność cieplna: 170–200 W/m·K
Chropowatość powierzchni (obie strony): ≤0,1 μm Ra
Płaskość: ≤10 μm/cal
Równoległość: ≤15 µm
Stała dielektryczna: 8,9 @ 1 MHz
Wytrzymałość dielektryczna: 15–20 kV/mm

Właściwości mechaniczne

Wytrzymałość na zginanie: 300–400 MPa
Wytrzymałość na ściskanie: 2000–2500 MPa
Moduł Younga: 310–330 GPa
Twardość: 1200–1400 HV
Gęstość: ≥3,28 g/cm3

Właściwości termiczne

WRC (RT–400°C): 4,5×10⁻⁶/°C
Maksymalna temperatura robocza: 1800°C (obojętna)
Odporność na szok termiczny: ΔT > 500°C

Cechy i zalety produktu

Wykończenie powierzchni klasy optycznej

Dwustronna politura lustrzana osiąga chropowatość powierzchni poniżej 0,1 μm Ra, zapewniając wyjątkowy współczynnik odbicia i minimalne rozproszenie światła. Idealny do zastosowań obejmujących systemy laserowe, czujniki optyczne i obwody wysokiej częstotliwości w zastosowaniach mikrofalowych .

Doskonałe zarządzanie ciepłem

Przewodność cieplna wynosząca 170–200 W/m·K zapewnia wyjątkowe możliwości rozpraszania ciepła przy jednoczesnym zachowaniu doskonałej płaskości powierzchni, uzupełniając naszą ofertę rozwiązań DBC Ceramic Substrate do urządzeń zasilających .

Doskonała izolacja elektryczna

Wysoka wytrzymałość dielektryczna (15–20 kV/mm) i rezystywność skrośna (>10¹⁴ Ω·cm) zapewniają niezawodną izolację galwaniczną w zastosowaniach wysokiego napięcia i wysokiej częstotliwości, niezbędną w elementach izolacyjnych w nowoczesnej elektronice.

Wyjątkowa stabilność mechaniczna

Wysoka wytrzymałość na zginanie (300–400 MPa) i odporność na szok termiczny (ΔT > 500°C) zapewniają stabilność wymiarową w ekstremalnych warunkach cykli termicznych.

Obojętność chemiczna

Odporny na większość kwasów, zasad i gazów korozyjnych, zapewniający długoterminową niezawodność w trudnych środowiskach chemicznych i zastosowaniach związanych z obróbką plazmową.

Precyzyjna kontrola wymiarowa

Wąskie tolerancje płaskości (≤10 μm/cal) i równoległości (≤15 μm) gwarantują stałą wydajność w zastosowaniach związanych z montażem precyzyjnym, takich jak pakowanie czujników .

Wskazówki dotyczące właściwej obsługi i instalacji

Czyszczenie i przygotowanie powierzchni: Oczyścić obie wypolerowane powierzchnie alkoholem izopropylowym i niestrzępiącymi się chusteczkami w pomieszczeniu czystym.
Środki ostrożności przy obsłudze: Używaj czystych rękawiczek i narzędzi do zbierania próżniowego, aby uniknąć odcisków palców i uszkodzeń powierzchni.
Montaż i montaż: Użyj odpowiednich materiałów zapewniających przełożenie termiczne i zapewnij równomierny rozkład ciśnienia.
Integracja zarządzania ciepłem: Integracja z systemami chłodzenia z uwzględnieniem ulepszonej ścieżki termicznej.
Wyrównanie optyczne: Do zastosowań optycznych używaj precyzyjnych urządzeń do wyrównywania.
Weryfikacja wydajności: Sprawdź wydajność cieplną, izolację elektryczną i właściwości optyczne.

Scenariusze zastosowań

Produkcja precyzyjnej elektroniki i półprzewodników

Służy jako najwyższej jakości podłoża dla precyzyjnych komponentów elektronicznych. Połączenie doskonałego odprowadzania ciepła, izolacji elektrycznej i lustrzanie gładkich powierzchni znacznie poprawia wydajność komponentów w obwodach RF/mikrofalowych, wzmacniaczach mocy i modułach wysokiej częstotliwości . Idealny do obwodów RF i komponentów mikrofalowych .

Zaawansowane systemy optyczne i technologia laserowa

Stosowany w urządzeniach optycznych wymagających ultragładkich powierzchni do precyzyjnej interakcji światła. Zastosowania obejmują mocowania diod laserowych, platformy czujników optycznych, rozpraszacze ciepła LED i precyzyjne optyczne powierzchnie montażowe, gdzie zarządzanie temperaturą i jakość powierzchni mają kluczowe znaczenie w zastosowaniach optoelektronicznych .

Elektronika mocy i zarządzanie ciepłem

Integralne komponenty zespołów podłoża ceramicznego AMB i modułów energoelektronicznych. Lustrzane powierzchnie zwiększają wydajność interfejsu termicznego, zapewniając jednocześnie izolację galwaniczną dla tranzystorów IGBT, konwerterów mocy i wysokoprądowych urządzeń przełączających – idealne rozwiązanie dla urządzeń zasilających i komponentów mikroelektronicznych dużej mocy .

Sprzęt badawczy i laboratoryjny

Idealny do systemów ultrawysokiej próżni, instrumentów naukowych i aparatury badawczej, gdzie wymagane jest wyjątkowe wykończenie powierzchni, stabilność termiczna i izolacja elektryczna w trudnych warunkach eksperymentalnych. Wykorzystywane również jako PŁYTKI AZOTKU ALUMINIUM do celów badawczo-rozwojowych.

Systemy lotnicze i obronne

Stosowany w systemach radarowych, awionice i elektronice wojskowej, gdzie niezawodność w ekstremalnych warunkach, precyzyjne zarządzanie temperaturą i stabilne właściwości dielektryczne są niezbędne w zastosowaniach o znaczeniu krytycznym. Powszechnie określane jako gołe płytki ceramiczne do montażu układów scalonych.

Korzyści dla Klientów

Ulepszona wydajność optyczna: lustrzane powierzchnie minimalizują rozpraszanie światła i poprawiają współczynnik odbicia.
Poprawiona wydajność interfejsu termicznego: wyjątkowo gładkie powierzchnie zapewniają optymalny kontakt z radiatorami.
Zwiększona niezawodność produktu: Wyjątkowa stabilność termiczna i mechaniczna wydłuża żywotność komponentów.
Obniżone koszty montażu: Precyzyjna kontrola wymiarowa minimalizuje potrzebę dodatkowych operacji wykończeniowych.
Elastyczność projektowania: Kompatybilny z różnymi technikami klejenia i metalizacji (gruba folia, cienka folia).
Przewaga konkurencyjna: Doskonałe właściwości użytkowe zapewniają zróżnicowanie rynku.

Certyfikaty i zgodność

Puwei Ceramic utrzymuje najwyższe standardy jakości z numerem certyfikatu: GXLH41023Q10642R0S . Nasz zakład produkcyjny działa zgodnie z rygorystycznymi protokołami kontroli jakości, w tym z certyfikatem ISO 9001:2015, zgodnością z RoHS i REACH w zakresie bezpieczeństwa środowiskowego.

Kompleksowe testy obejmują 100% kontrolę wizualną, pomiar chropowatości powierzchni, weryfikację płaskości za pomocą interferometrów optycznych, badanie przewodności cieplnej zgodnie z normą ASTM E1461 oraz weryfikację wytrzymałości dielektrycznej zgodnie z normami IEC 60243.

Opcje dostosowywania

Puwei Ceramic specjalizuje się w usługach OEM i ODM w zakresie dwustronnych, polerowanych dysków ceramicznych z azotku aluminium, dostosowanych do specyficznych wymagań w zakresie opakowań czujników i zaawansowanych zastosowań elektronicznych.

Zakres grubości: 0,2 mm do 2,00 mm przy ścisłej kontroli tolerancji
Średnica i wymiary: Rozmiary niestandardowe, w tym podłoża wielkoformatowe do 240 × 280 × 1 mm
Wykończenie powierzchni: Różne poziomy polerowania, od standardowego lustra po superpoler (Ra <0,05 μm)
Tolerancje wymiarowe: niestandardowe pakiety tolerancji dla zastosowań krytycznych
Metalizacja: Niestandardowe powłoki metalowe do lutowania twardego, lutowania lub łączenia przewodów – idealne do grubowarstwowych obwodów drukowanych i grubowarstwowych mikroukładów hybrydowych
Obróbka krawędzi: różne opcje wykańczania krawędzi, w tym fazowanie i zaokrąglanie

⚙️ Część zaawansowanego portfolio ceramicznego Puwei: opakowania mikroelektroniki , mikroukłady hybrydowe , termoelektryczne płytki modułów półprzewodnikowych , KOMPONENTY CERAMICZNE , elementy rezystorów foliowych , rezystor grubowarstwowy , podłoże ceramiczne z tlenku glinu (Al2O3) i wiele innych.
