Tarcza ceramiczna AlN o małej średnicy

$1
≥50 Piece/Pieces

Skontaktuj się Now

Rodzaj płatności: T/T
Incoterm: FOB,CIF,EXW
Min. Zamówienie: 50 Piece/Pieces
transport: Ocean,Air,Express
Porta: Shanghai,Beijing,Xi’an

Opis

cechy produktu

Marka: Ceramika Puwei

Origin: Chiny

Orzecznictwo: GXLH41023Q10642R0S

Miejsce Pochodzenia: Chiny

Rodzaje: Ceramika piezoelektryczna, Ceramika izolacyjna, Ceramika elektrotermiczna, Ceramika wysokiej częstotliwości, Ceramika dielektryczna

Materiał: Azotek glinu

Small AlN Ceramic Disc: Small diameter aluminum nitride ceramic disc

Pakowanie i dostawa

Jednostki sprzedaży:	Piece/Pieces
Typ pakietu:	Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje
Przykład obrazu:

Możliwość dostaw i dodatkowe informacje

Packaging: Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje

wydajność: 1000000

transport: Ocean,Air,Express

Place of Pochodzenia: Chiny

Wsparcie: The annual output of ceramic substrate products is 1 million pieces.

Certyfikat: GXLH41023Q10642R0S

Porta: Shanghai,Beijing,Xi’an

Rodzaj płatności: T/T

Incoterm: FOB,CIF,EXW

Opis Product

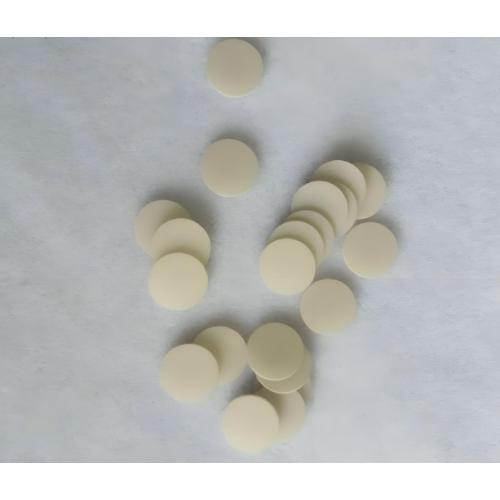

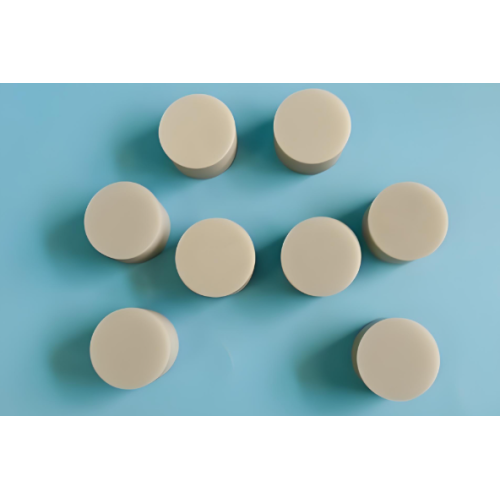

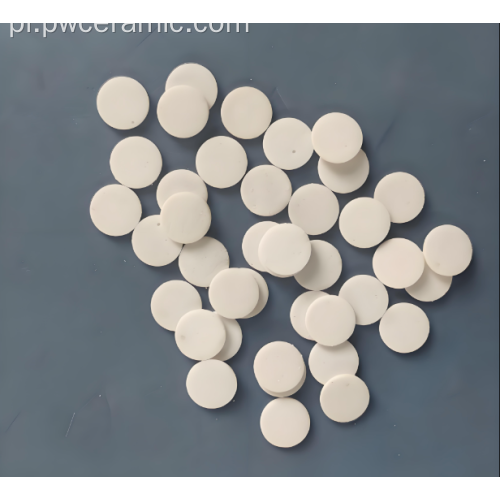

Dysk ceramiczny AlN o małej średnicy

Dyski ceramiczne Puwei o małej średnicy z azotku glinu (AlN) to precyzyjnie zaprojektowane rozwiązania w zakresie zarządzania temperaturą dla wydajnych opakowań elektronicznych o ograniczonej przestrzeni. Zaprojektowane dla branż, w których efektywne odprowadzanie ciepła nie podlega negocjacjom, dyski te oferują niezrównane połączenie wysokiej przewodności cieplnej i doskonałej izolacji elektrycznej w miniaturowej obudowie, co czyni je idealnymi do mikroelektroniki , obwodów RF i zaawansowanych opakowań czujników .

Precision small diameter AlN ceramic disc for microelectronics

Precyzyjnie szlifowana tarcza AlN do wymagających zespołów mikroelektronicznych.

Podstawowe zalety elektroniki o dużej gęstości

Doskonałe odprowadzanie ciepła: Przewodność cieplna wynosząca 170–230 W/(m·K) zapobiega powstawaniu gorących punktów w układach o dużej gęstości, krytycznych dla komponentów mikroelektronicznych dużej mocy .
Doskonała izolacja elektryczna: Rezystywność skrośna >10¹⁴ Ω·cm zapewnia bezpieczeństwo i integralność sygnału w projektach układów scalonych i modułów.
Gotowość do miniaturyzacji: średnice od 1 mm do 20 mm umożliwiają integrację z najbardziej kompaktowymi architekturami opakowań mikroelektroniki .
Wysoka temperatura i stabilność mechaniczna: wytrzymuje cykle termiczne do 1800°C (obojętny) i utrzymuje precyzję wymiarową pod obciążeniem.
CTE dopasowany do półprzewodników: współczynnik rozszerzalności cieplnej jest zgodny z krzemem i GaA, zmniejszając zmęczenie termomechaniczne w zespołach opakowań czujników .

Specyfikacje techniczne

Właściwości materiałowe i elektryczne

Przewodność cieplna: 170-230 W/(m·K)
Rezystywność objętościowa: >10¹⁴ Ω·cm
Wytrzymałość dielektryczna: 15-20 kV/mm
Wytrzymałość na zginanie: 300-400 MPa
Maksymalna temperatura robocza: 1800°C (atmosfera obojętna)

Standardowe wymiary i tolerancje

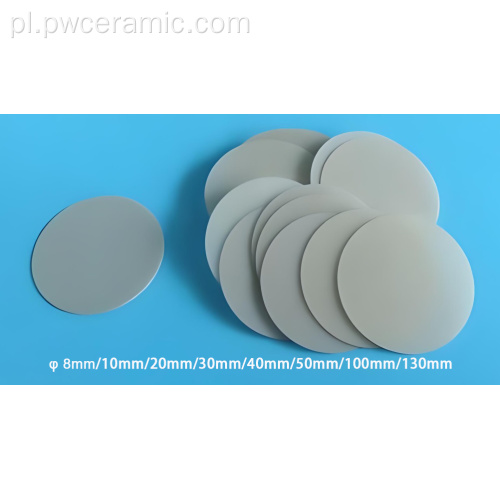

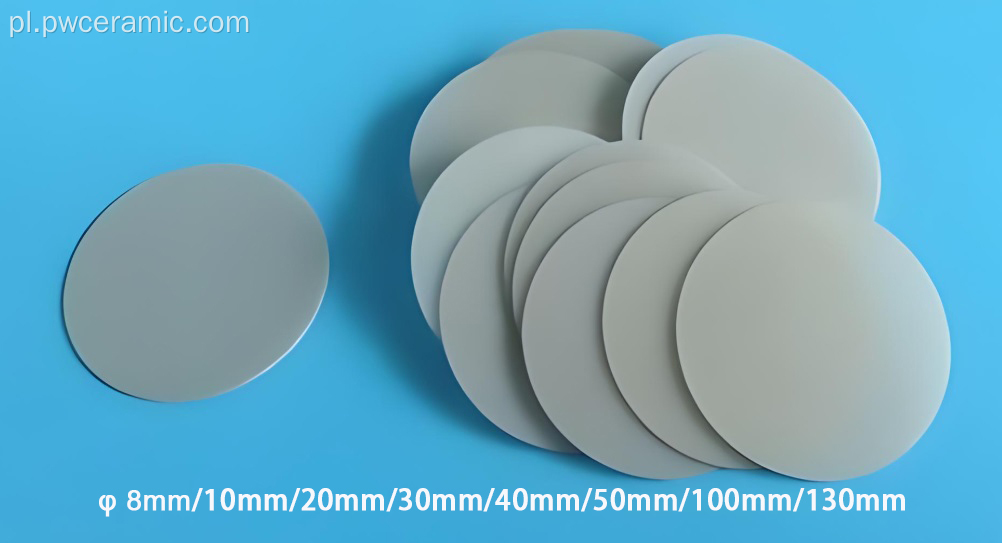

Zakres średnic: 1 mm – 20 mm
Zakres grubości: 0,1 mm – 5 mm
Tolerancja średnicy: ±0,02 mm do ±0,1 mm (możliwość dostosowania)
Opcje wykończenia powierzchni: wypalane, szlifowane lub polerowane

AlN ceramic disc technical specifications

Szczegółowe parametry wydajności do wyboru inżyniera.

Podstawowe scenariusze zastosowań

Te dyski są krytycznymi gołymi płytkami ceramicznymi używanymi w montażu produkcyjnym zaawansowanych systemów elektronicznych:

Zastosowania wysokiej częstotliwości i mikrofal: Jako podłoża lub izolatory w elementach mikrofalowych i modułach wysokiej częstotliwości , gdzie należy zminimalizować utratę sygnału.
Elektronika mocy: Służą jako przekładki izolacyjne lub rozpraszacze ciepła w kompaktowych urządzeniach mocy (IGBT, moduły SiC) i napędach silników.
Zaawansowane mikroukłady czujnikowe i hybrydowe: Zapewniają stabilną, izolującą podstawę dla precyzyjnych opakowań czujników i grubowarstwowych mikroukładów hybrydowych .
Optoelektronika i diody laserowe: Działają jako wydajne elementy zarządzania ciepłem w tablicach LED dużej mocy i pakietach diod laserowych.
Moduły elektroniki samochodowej: Niezawodne działanie w środowiskach pod maską i w układach napędowych pojazdów elektrycznych.

Strategiczne korzyści dla Twoich projektów

Zwiększ niezawodność modułu: Efektywne odprowadzanie ciepła wydłuża żywotność wrażliwych komponentów mikroelektronicznych dużej mocy .
Włącz miniaturyzację: uzyskaj wyższą gęstość mocy w mniejszych rozmiarach, bez wąskich gardeł termicznych.
Uprość projekt termiczny: zmniejsz potrzebę stosowania skomplikowanych pomocniczych układów chłodzenia, obniżając całkowity koszt systemu.
Zapewnij stabilność łańcucha dostaw: Wewnętrzna kontrola od proszku do produktu zapewnia stałą jakość i niezawodną dostawę.

Przewodnik po integracji: jak wdrożyć

Zdefiniuj wymagania: Przeanalizuj obciążenie termiczne, ograniczenia przestrzenne i potrzeby w zakresie izolacji elektrycznej dla opakowania mikroelektroniki .
Wybierz specyfikację: Wybierz średnicę, grubość i wykończenie powierzchni w oparciu o projekt mechaniczny i termiczny.
Przygotuj interfejs: Wybierz kompatybilne materiały interfejsu termicznego (TIM), aby zapewnić optymalne przenoszenie ciepła na dysk.
Precyzyjny montaż: Zintegruj tarczę, zapewniając właściwe wyrównanie i docisk, aby uzyskać maksymalną wydajność.

Produkcja i zapewnienie jakości

Nasz pionowy proces produkcyjny zapewnia spójność i wysoką jakość każdego komponentu opakowania elektronicznego :

Przygotowanie materiału: Formuła i mieszanie proszku AlN o wysokiej czystości.
Precyzyjne formowanie i spiekanie: Prasowanie na sucho i kontrolowane spiekanie w atmosferze azotu do 1850°C.
Obróbka diamentowa: Szlifowanie i docieranie w celu osiągnięcia tolerancji na poziomie mikronów i doskonałego wykończenia powierzchni.
Rygorystyczna kontrola: 100% testowanie krytycznych wymiarów, przewodności cieplnej i właściwości elektrycznych.

Dostosowanie i zgodność

Oferujemy pełną personalizację, aby spełnić Twoje dokładne potrzeby w zakresie opakowań elektronicznych i powiązanych zastosowań:

Wymiary: Niestandardowe średnice i grubości w zakresie produkcyjnym.
Tolerancje i wykończenie: Wąskie tolerancje i specyficzne wykończenia powierzchni (wypalane, szlifowane, polerowane).
Funkcje specjalne: Otwory, skosy lub unikalne geometrie na zamówienie.

Certyfikaty

Certyfikowany system zarządzania jakością ISO 9001:2015 .
Zgodne z RoHS i REACH – wszystkie materiały są nietoksyczne i przyjazne dla środowiska.

The file is encrypted. Please fill in the following information to continue accessing it
