Ceramiczne podłoża izolacyjne do modułów termoelektrycznych
Przegląd produktu: Podstawa wydajności termoelektrycznej
Puwei Ceramic specjalizuje się w wysokowydajnych ceramicznych podłożach izolacyjnych zaprojektowanych jako kluczowy fundament niezawodnych i wydajnych modułów termoelektrycznych. Zaprojektowany do zastosowań od chłodzenia precyzyjnego po odzysk ciepła odpadowego w przemyśle, nasze podłoże ceramiczne z tlenku glinu (Al2O3) zapewnia niezbędną izolację elektryczną, ścieżkę termiczną i wsparcie mechaniczne wymagane dla optymalnych termoelektrycznych zespołów chłodzących i systemów wytwarzania energii. Podłoże to pełni funkcję wytrzymałego elementu izolacyjnego i konstrukcyjnej płyty bazowej, zapewniając długoterminową stabilność i wydajność modułów działających w oparciu o efekt Peltiera . Jako rdzeń ceramiczny umożliwia niezawodne działanie modułów termoelektrycznych do wytwarzania energii elektrycznej i rozwiązań chłodzenia półprzewodnikowego.

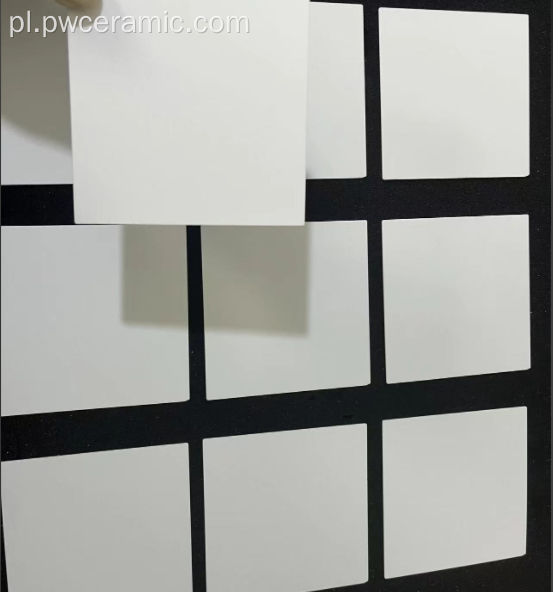

Precyzyjnie wykonane podłoża z tlenku glinu, gotowe do klejenia elementów termoelektrycznych.
Podstawowe zalety w zastosowaniach termoelektrycznych
- Doskonała izolacja elektryczna: Rezystywność skrośna przekraczająca 10¹⁴ Ω·cm zapewnia całkowitą izolację pomiędzy parami termoelektrycznymi, zapobiegając upływowi prądu i zwarciom, które pogarszają wydajność modułów w opakowaniach elektronicznych i mikroelektronice .
- Zoptymalizowana przewodność cieplna: Dzięki przewodności cieplnej wynoszącej 20-30 W/m·K podłoże skutecznie przenosi ciepło do i z elementów termoelektrycznych, utrzymując krytyczny gradient temperatury w celu efektywnej konwersji energii w modułach termoelektrycznych do wytwarzania energii elektrycznej .
- Dopasowany współczynnik rozszerzalności cieplnej (CTE): Współczynnik rozszerzalności cieplnej wynoszący 7,2–8,4 × 10⁻⁶/°C został zaprojektowany tak, aby ściśle odpowiadał typowym termoelektrycznym materiałom półprzewodnikowym (takim jak tellurek bizmutu), minimalizując naprężenia międzyfazowe i zapobiegając rozwarstwianiu podczas cykli termicznych – co ma kluczowe znaczenie dla niezawodności urządzeń zasilających .
- Wyjątkowa wytrzymałość mechaniczna: Wysoka wytrzymałość na zginanie (>300 MPa) zapewnia sztywną, trwałą platformę, która chroni delikatne elementy termoelektryczne przed wstrząsami mechanicznymi i wibracjami, zapewniając integralność modułu w wymagających środowiskach, takich jak systemy samochodowe i przemysłowe.
Dane techniczne
Materiał i właściwości fizyczne: Materiał: tlenek glinu o wysokiej czystości (Al₂O₃) · Czystość: 95% do 99,6% · Gęstość: 3,9-4,0 g/cm3 · Chropowatość powierzchni: Ra < 0,5 μm.
Właściwości elektryczne: Wytrzymałość dielektryczna: >10 kV/mm · Rezystywność objętościowa: >10¹⁴ Ω·cm · Stała dielektryczna: 9,0-10,5.
Właściwości termiczne: Przewodność cieplna: 20-30 W/m·K · Temperatura robocza: -50°C do 1600°C · Rozszerzalność cieplna: 7,2-8,4 × 10⁻⁶/°C.
Właściwości mechaniczne: Wytrzymałość na zginanie: >300 MPa · Wytrzymałość na ściskanie: >2000 MPa.
Kluczowe zastosowania i przypadki użycia
Nasze podłoża zapewniają niezawodne działanie w różnorodnych zastosowaniach termoelektrycznych:
- Precyzyjna kontrola temperatury: Występuje w termoelektrycznych zespołach chłodzących do urządzeń medycznych, sprzętu laboratoryjnego i opakowań czujników , gdzie wymagane jest stabilne chłodzenie wolne od wibracji.
- Pozyskiwanie energii w przemyśle i motoryzacji: Stosowane w modułach, które przekształcają ciepło odpadowe z układów wydechowych lub procesów przemysłowych w energię elektryczną, funkcjonując jako solidne moduły termoelektryczne do wytwarzania energii elektrycznej .
- Zarządzanie ciepłem w elektronice użytkowej: Zintegrowane w kompaktowych chłodnicach dla wysokowydajnych procesorów, diod laserowych i sprzętu telekomunikacyjnego, gdzie przestrzeń jest ograniczona, a niezawodność ma kluczowe znaczenie — idealne do modułów wysokiej częstotliwości i zastosowań optoelektronicznych .
- Specjalistyczne systemy chłodzenia/ogrzewania: stosowane w elektronicznych pirometrach termoparowych opartych na efekcie Peltiera i wyspecjalizowanych urządzeniach chłodniczych wymagających niezawodnej kontroli temperatury w stanie stałym.
Przewodnik wdrożeniowy: od podłoża do modułu funkcjonalnego
- Projekt i specyfikacja: Określ wymiary podłoża, grubość i czystość tlenku glinu (96% w przypadku opłacalności, 99,6% w przypadku najwyższej wydajności) w oparciu o wymagania modułu dotyczące napięcia, prądu i obciążenia termicznego.
- Metalizacja i tworzenie wzorów: Nałóż wzory elektrod przewodzących na podłoże. Puwei może świadczyć tę usługę przy użyciu technik grubowarstwowych obwodów drukowanych (sitodruk) lub osadzania cienkowarstwowego w celu utworzenia niezbędnych połączeń elektrycznych dla par termoelektrycznych.
- Łączenie elementów termoelektrycznych: Precyzyjnie przymocuj tellurek bizmutu lub inne granulki półprzewodnika do metalizowanych podkładek za pomocą lutowia, przewodzącej żywicy epoksydowej lub przejściowego wiązania w fazie ciekłej, aby zapewnić optymalny kontakt termiczny i elektryczny.
- Montaż modułu i hermetyzacja: Zakończ montaż drugim podłożem, wykonaj elektryczne połączenia szeregowe i nałóż powłoki ochronne lub masy do zalewania, aby zapewnić ochronę środowiska i stabilność mechaniczną.
- Testowanie wydajności: Sprawdź kluczowe parametry kompletnego modułu: maksymalną różnicę temperatur (ΔTmax), maksymalną wydajność pompowania ciepła (Qmax) i rezystancję izolacji elektrycznej w warunkach pracy.
Proces produkcyjny i zapewnienie jakości
Nasza pionowa produkcja zapewnia stałą jakość i wydajność:
- Przygotowanie proszku: Wybór i mielenie proszku tlenku glinu o wysokiej czystości z kontrolowanym rozkładem wielkości cząstek.
- Precyzyjne formowanie: Podłoża są kształtowane za pomocą prasowania na sucho lub odlewania taśmowego w celu uzyskania jednolitej kontroli gęstości i grubości.
- Spiekanie w wysokiej temperaturze: Wypalanie w piecach w temperaturze do 1600°C w celu uzyskania maksymalnej gęstości, wytrzymałości i stabilności.
- Obróbka CNC i wykańczanie powierzchni: Precyzyjne szlifowanie i docieranie w celu uzyskania dokładnych wymiarów i wymaganej płaskości powierzchni (Ra <0,5 μm) dla optymalnej granicy cieplnej.
- Metalizacja (opcjonalnie): Nakładanie srebra, złota lub innych past przewodzących w niestandardowe wzory za pomocą sitodruku — niezbędne w przypadku grubowarstwowych mikroukładów hybrydowych i integracji obwodów RF .
- Rygorystyczna kontrola końcowa: 100% weryfikacja wymiarowa i testowanie partii pod kątem właściwości elektrycznych i termicznych, aby upewnić się, że każde podłoże spełnia specyfikację.
Nasz zakład produkcyjny posiada certyfikat ISO 9001:2015 , wdrażający ścisłą statystyczną kontrolę procesu (SPC) od surowca do gotowego produktu, gwarantując spójność każdej partii i zgodność z międzynarodowymi normami, w tym RoHS i REACH.
Opcje dostosowywania i wartość biznesowa
Oferujemy szerokie możliwości dostosowania w celu spełnienia konkretnego projektu modułu termoelektrycznego:
- Wymiary i geometria: Niestandardowa grubość (od 0,2 mm), długość i szerokość. Opcje otworów, nacięć lub skomplikowanych kształtów pasujących do Twojego zespołu – idealne do gołych płytek ceramicznych (DO STOSOWANIA W ZESPÓLE MFG ELEKTRONICZNEGO OBWODU ZINTEGROWANEGO) .
- Klasa materiału: Możliwość wyboru pomiędzy standardowym 96% Al₂O₃ lub wysokowydajnym 99,6% Al₂O₃ zapewniającym ulepszone właściwości termiczne i elektryczne, uzupełniającym nasze podłoża ceramiczne AlN do zastosowań o dużej mocy.
- Wykończenie powierzchni i metalizacja: Różne wykończenia powierzchni (wypalanie, szlifowanie, polerowanie) i usługi pełnej metalizacji z niestandardowymi wzorami elektrod, umożliwiające integrację z projektami obwodów drukowanych na grubej folii .
Wartość dla Twojej firmy: Dostarczając podłoże o dopasowanym współczynniku CTE i doskonałej izolacji, pomagamy Ci budować bardziej niezawodne moduły o wyższej wydajności konwersji i dłuższej żywotności. Przekłada się to na mniejszą liczbę awarii w terenie, niższy całkowity koszt posiadania i silniejszą konkurencyjność produktu na rynkach chłodzenia, ogrzewania i pozyskiwania energii – czy to w przypadku układów scalonych , czy komponentów mikroelektronicznych dużej mocy .
