Wysokowydajne podłoże ceramiczne z tlenku glinu do zastosowań w oscylatorach kwarcowych
Podłoże ceramiczne z tlenku glinu firmy Puwei to kluczowy fundament zaprojektowany specjalnie dla obwodów oscylatorów kwarcowych o wysokiej stabilności. Jako podstawowa platforma dla rezonatorów kwarcowych, to podłoże Al₂O₃ o wysokiej czystości zapewnia wyjątkową integralność sygnału, izolację galwaniczną i stabilność mechaniczną w wymagających zastosowaniach związanych z kontrolą częstotliwości.
Zaprojektowane z myślą o doskonałości w opakowaniach elektronicznych i mikroelektronice , nasze podłoża zapewniają precyzję wymiarową i spójność materiałową wymaganą do niezawodnego działania w systemach telekomunikacyjnych, motoryzacyjnych i przemysłowych, gdzie dokładność synchronizacji nie podlega negocjacjom. Podłoża te służą jako podstawowe elementy składowe układów scalonych i modułów wysokiej częstotliwości wymagających stabilnych częstotliwości odniesienia.
Obraz produktu

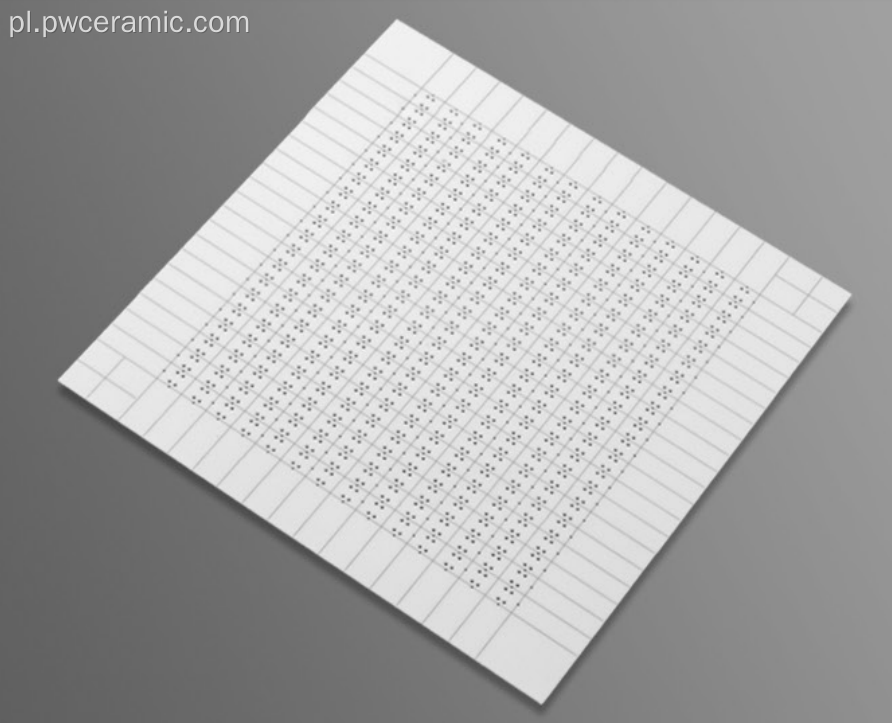

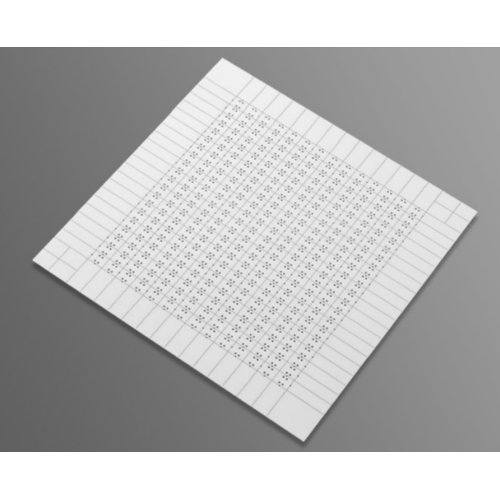

Precyzyjne podłoże ceramiczne z tlenku glinu przeznaczone do montażu rezonatorów kryształowych i integracji obwodów, idealne do pakowania czujników i modułów czasowych.
Precyzyjna produkcja elementów ceramicznych do zastosowań w oscylatorach kwarcowych w optoelektronice i telekomunikacji.
Specyfikacje techniczne
Właściwości materiału i rdzenia
Materiał: tlenek glinu o wysokiej czystości (Al₂O₃), czystość ≥96%. Wymiary standardowe: Pełny rozmiar: 66,04 × 63,5 × 0,635 mm | Połowa rozmiaru: 57,0 × 57,0 × 0,635 mm. Zakres grubości: 0,2 mm do 2,00 mm, konfigurowalny.
Właściwości elektryczne
Rezystywność skrośna: >10¹² Ω·cm, zapewniająca doskonałą izolację elektryczną elementów izolacyjnych . Stała dielektryczna: ~9,8 @ 1 MHz, odpowiednia do pracy ze stabilną częstotliwością w zastosowaniach mikrofalowych . Wytrzymałość dielektryczna: Wysoka, co czyni go doskonałym wyborem dla komponentów mikroelektronicznych dużej mocy wymagających izolacji.
Właściwości termiczne i mechaniczne
Przewodność cieplna: 15-25 W/(m·K) dla efektywnego odprowadzania ciepła z układu scalonego oscylatora. Współczynnik rozszerzalności cieplnej (CTE): 6-8 ×10⁻⁶/°C, zapewniający dobrą stabilność wymiarową. Wytrzymałość na zginanie: 200-350 MPa, zapewniająca solidną integralność mechaniczną podczas przenoszenia i montażu w urządzeniach energetycznych i mikroelektronice .
Podstawowe funkcje i zalety
Bardzo wysoka izolacja elektryczna: zapobiega wyciekom sygnału i przesłuchom, utrzymując czystość i stabilność generowanej częstotliwości – co ma kluczowe znaczenie w przypadku modułów wysokiej częstotliwości i wrażliwych zastosowań w opakowaniach czujników .
Doskonała jakość i płaskość powierzchni: zapewnia idealną, wyjątkowo gładką powierzchnię do precyzyjnego montażu kryształów kwarcu i mocowania elementów SMD, zapewniając spójny kontakt elektryczny i wydajność grubowarstwowych obwodów drukowanych .
Efektywne zarządzanie ciepłem: jego przewodność cieplna skutecznie odprowadza ciepło z aktywnych komponentów, minimalizując dryft częstotliwości wywołany temperaturą – kluczowy wymóg niezawodnej pracy układu scalonego w urządzeniach zasilających .
Doskonała sztywność mechaniczna: wytrzymuje wibracje i naprężenia mechaniczne występujące w środowiskach motoryzacyjnych i przemysłowych, chroniąc delikatny rezonator kryształowy.
Stabilność i obojętność materiału: Chemicznie obojętny i niehigroskopijny, zapewniający długoterminową niezawodność bez pogorszenia lub zmiany wydajności w czasie, idealny do komponentów mikrofalowych i obwodów RF .
Zalecany proces montażu
Przygotowanie i kontrola podłoża: Sprawdź wymiary podłoża i jakość powierzchni. Czyścić odpowiednimi metodami (np. plazmą, ozonem UV), aby zapewnić powierzchnię wolną od zanieczyszczeń do klejenia elementów ceramicznych .
Montaż kryształu: Przymocuj rezonator kwarcowy do wyznaczonego obszaru podkładki, używając zalecanej przewodzącej żywicy epoksydowej lub wstępnej formy lutowniczej, zapewniając minimalne naprężenia kryształu.
Mocowanie komponentów: Przylutuj lub epoksyduj dodatkowe wspierające układy scalone (sterownik oscylatora, kondensatory) do odpowiednich metalizowanych podkładek na podłożu w celu opakowania elektronicznego .
Połączenia elektryczne: Ustanów połączenia między kryształem, układem scalonym i podkładkami we/wy za pomocą łączenia przewodów lub technik flip-chip, zgodnie z projektem obwodu dla układów scalonych .
Hermetyczne uszczelnienie (jeśli wymagane): Zamknąć zmontowane podłoże w opakowaniu metalowym lub ceramicznym w kontrolowanej atmosferze (np. azotu), aby zapewnić wysoką niezawodność zastosowań w optoelektronice .
Test końcowy i kalibracja: Przeprowadź testy elektryczne pod kątem dokładności częstotliwości, stabilności, szumu fazowego i integralności sygnału wyjściowego w określonych zakresach temperatur.
Podstawowe scenariusze zastosowań
Infrastruktura telekomunikacyjna i sieciowa
Transceivery stacji bazowych, przełączniki sieciowe, routery i synchronizatory (np. IEEE 1588 PTP), w których stabilność zegara określa integralność danych i wydajność sieci, opierając się na modułach wysokiej częstotliwości .
Elektronika samochodowa
Jednostki sterujące silnika (ECU), zaawansowane systemy wspomagania kierowcy (ADAS), systemy informacyjno-rozrywkowe i moduły GPS wymagające odpornych na wibracje i stabilne temperaturowo układów odniesienia rozrządu, często wykorzystujących samochodowe elektroniczne podłoża ceramiczne .
Automatyka przemysłowa i pomiary
Programowalne sterowniki logiczne (PLC), czujniki przemysłowe, sprzęt testowy i pomiarowy oraz systemy sterowania procesami, w których precyzja synchronizacji ma kluczowe znaczenie dla synchronizacji, zawierające opakowanie czujnika .
Elektronika użytkowa i komputerowa
Smartfony, urządzenia do noszenia, tablety, serwery i dyski półprzewodnikowe (SSD), które opierają się na dokładnych zegarach czasu rzeczywistego (RTC) i zegarach systemowych, wykorzystując opakowania mikroelektroniki .
Sektory lotniczy, obronny i o wysokiej niezawodności
Awionika, radar, ładunki komunikacji satelitarnej i radia wojskowe, których komponenty muszą spełniać rygorystyczne standardy niezawodności, często wykorzystując gołe płyty ceramiczne do niestandardowych zespołów.
Bezpośrednia wartość dla nabywców B2B i inżynierów-projektantów
Zwiększona wydajność produktu końcowego: Uzyskaj doskonałą stabilność częstotliwości, niższy poziom szumów fazowych i zmniejszony jitter, co prowadzi do wyższej ogólnej wydajności systemu w zastosowaniach mikrofalowych .
Zwiększona wydajność produkcyjna: Spójne właściwości wymiarowe i elektryczne naszych substratów minimalizują problemy związane z montażem i przeróbkami, poprawiając wydajność linii produkcyjnej grubowarstwowych mikroukładów hybrydowych .
Większa niezawodność i żywotność: Solidne właściwości mechaniczne i termiczne chronią obwód oscylatora przed obciążeniami środowiskowymi, wydłużając żywotność produktu i zmniejszając awaryjność pola w urządzeniach zasilających .
Elastyczność projektowania: Obsługuje różne topologie obwodów oscylatorów i można je dostosować do unikalnych rozmiarów, ułatwiając miniaturyzację i integrację ze złożonymi zespołami mikroelektroniki , w tym komponentami mikroelektronicznymi dużej mocy .
Zapewnienie jakości i certyfikaty
Nasza produkcja objęta jest Systemem Zarządzania Jakością posiadającym certyfikat ISO 9001:2015 . Wdrażamy Statystyczną Kontrolę Procesu (SPC) podczas całej produkcji wszystkich elementów ceramicznych . Wszystkie materiały są zgodne z przepisami środowiskowymi RoHS i REACH, zapewniając dostęp do globalnego rynku i bezpieczeństwo łańcucha dostaw dla podłoży ceramicznych z tlenku glinu i powiązanych produktów.
Każda partia przechodzi rygorystyczne testy, w tym weryfikację wymiarową, kontrolę powierzchni i weryfikację właściwości elektrycznych, aby spełnić rygorystyczne wymagania układów scalonych i modułów wysokiej częstotliwości .
Dostosowywanie i usługi OEM
Oferujemy szerokie możliwości dostosowania, aby spełnić Twoje specyficzne wymagania projektowe oscylatorów, działając jako niezawodny dostawca precyzyjnych komponentów ceramicznych i gołych płytek ceramicznych (DO STOSOWANIA W ZESPÓLE MFG ELEKTRONICZNEGO OBWODU ZINTEGROWANEGO) .
Opcje dostosowywania obejmują:
Wymiary: niestandardowa długość, szerokość i grubość. Jesteśmy w stanie wyprodukować duże formaty (np. 240×280×1mm) dla paneli wielourządzeniowych.
Metalizacja: niestandardowe układy podkładek, wzory ścieżek i wykończenia powierzchni (np. złoto, srebro) do łączenia lub lutowania przewodów, obsługujące grubowarstwowe obwody drukowane i obwody RF .
Otwory i funkcje: Precyzyjne, wywiercone laserowo przelotki, wnęki lub znaki wyrównania dla określonych procesów montażowych.
Klasa materiału: Różne poziomy czystości Al₂O₃ (np. 96%, 99,6%) w celu zrównoważenia wydajności i kosztów w zastosowaniach takich jak podłoża ceramiczne do elektroniki samochodowej .
Dostarczamy również powiązane komponenty, takie jak podłoże ceramiczne z tlenku glinu (Al2O3) dla szerszych potrzeb w zakresie montażu elektroniki, w tym podłoża ceramiczne półprzewodników mocy i podłoża ceramiczne LED .
Proces produkcyjny i kontrola jakości
Przygotowanie surowca: Proszek tlenku glinu o wysokiej czystości jest mielony i mieszany ze spoiwami w celu utworzenia jednorodnej zawiesiny dla spójnych komponentów ceramicznych .
Formowanie: Podłoża formuje się metodą odlewania taśmowego (w przypadku cienkich, dużych arkuszy) lub prasowania na sucho, co zapewnia jednolitą gęstość w zastosowaniach związanych z opakowaniami mikroelektroniki .
Precyzyjne spiekanie: Wypalane w piecach wysokotemperaturowych (>1600°C) w celu uzyskania końcowej, gęstej, twardej struktury ceramicznej o optymalnych właściwościach mechanicznych.
Trasowanie i obróbka laserowa: Panele spiekane są wycinane laserowo na poszczególnych podłożach i precyzyjnie szlifowane w celu uzyskania dokładnych tolerancji grubości i płaskości dla modułów wysokiej częstotliwości .
Metalizacja i powlekanie: Wzory obwodów są nakładane za pomocą sitodruku (gruba folia) lub osadzania cienkowarstwowego, a następnie platerowania elementów mikrofalowych i obwodów RF .
Rygorystyczna kontrola końcowa: 100% kontrola wymiarowa, kontrola wizualna pod mikroskopem i testy elektryczne na próbkach zapewniają, że każde podłoże spełnia specyfikacje urządzeń zasilających i obwodów scalonych .
W całym procesie wdrożono statystyczną kontrolę procesu (SPC), gwarantującą, że każde podłoże spełnia rygorystyczne standardy wymagane w przypadku zaawansowanych zastosowań w opakowaniach elektronicznych i opakowaniach z czujnikami .
