Wysokowydajne podłoże ceramiczne z tlenku glinu do optoelektronicznych modułów nadawczo-odbiorczych
Wysokowydajne podłoże ceramiczne z tlenku glinu firmy Puwei stanowi kluczową podstawę dla nowoczesnych systemów optoelektronicznych. Zaprojektowany z tlenku glinu o wysokiej czystości (Al₂O₃), zapewnia wyjątkową izolację elektryczną, doskonałe zarządzanie ciepłem i wyjątkową stabilność wymiarową wymaganą do szybkiej transmisji danych, pakowania mikroelektroniki i modułów wysokiej częstotliwości . Jest to idealna platforma do wymagających zastosowań optoelektronicznych , zapewniająca niezawodną integralność sygnału w centrach danych, telekomunikacji i obliczeniach o wysokiej wydajności, gdzie niezawodność o znaczeniu krytycznym nie podlega negocjacjom.
Podstawowe zalety
- Doskonała izolacja elektryczna: Rezystywność skrośna >10¹⁴ Ω·cm zapobiega wyciekom sygnału i przesłuchom.
- Efektywne zarządzanie ciepłem: Przewodność cieplna 15-30 W/(m·K) skutecznie rozprasza ciepło z laserów i układów scalonych .
- Wysoka stabilność wymiarowa: Niski współczynnik CTE zapewnia precyzyjne ustawienie optyczne i mechaniczne w cyklach temperaturowych.
- Solidna wytrzymałość mechaniczna: Wytrzymałość na zginanie 200-350 MPa zapewnia trwałość.
- Precyzyjna jakość powierzchni: Chropowatość powierzchni <0,5 μm umożliwia dokładne rozmieszczenie komponentów.
Dokumentacja wizualna produktu

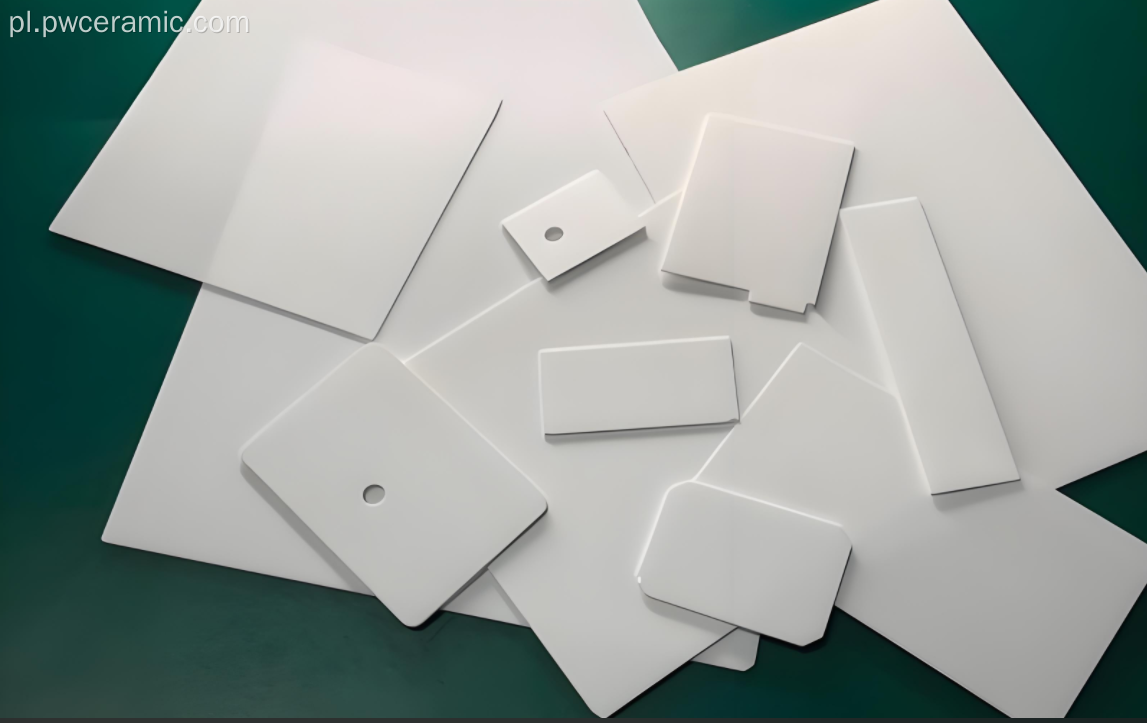

Podłoże ceramiczne zawierające 99,6% tlenku glinu do diod laserowych dużej mocy

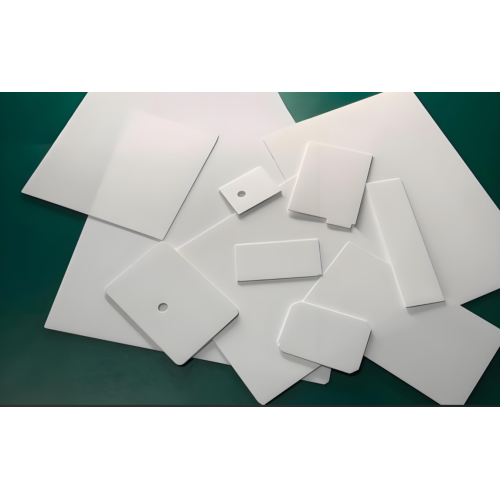

Podłoże ceramiczne modułów elektronicznych dużej mocy
Specyfikacje techniczne
Właściwości materiału i rdzenia: Al₂O₃ o wysokiej czystości (standard ≥96%, premia 99,6%). Rezystywność skrośna >10¹⁴ Ω·cm. Przewodność cieplna 15-30 W/(m·K). Współczynnik rozszerzalności cieplnej (CTE) 6-8 × 10⁻⁶/°C.
Parametry mechaniczne i wymiarowe: Wytrzymałość na zginanie 200-350 MPa. Chropowatość powierzchni (Ra) <0,5 μm. Zakres grubości od 0,2 mm do 2,00 mm. Maksymalny format 240 mm × 280 mm. Płaskość <0,05 mm/50 mm.
Opcje metalizacji i wykańczania: Dostępna metalizacja: Au (wysoka częstotliwość/odporna na korozję), Ag (wysokoprądowa), Cu (ekonomiczna). Procesy obejmują druk DBC, DPC i druk grubowarstwowy w celu uzyskania niestandardowych wzorów obwodów odpowiednich dla projektów grubowarstwowych obwodów drukowanych i mikroukładów hybrydowych .
Cechy produktu i przewaga konkurencyjna
1. Zaprojektowane z myślą o integralności wysokiej częstotliwości i sygnału
Doskonałe właściwości dielektryczne i styczna o niskich stratach sprawiają, że idealnie nadaje się do elementów mikrofalowych i obwodów RF , zapewniając minimalną degradację sygnału w modułach wysokiej częstotliwości . Ta cecha jest niezbędna do utrzymania integralności danych w szybkich transceiverach optycznych.
2. Niezawodne zarządzanie ciepłem dla dużej gęstości mocy
Skutecznie rozprasza ciepło z diod laserowych dużej mocy i układów scalonych sterownika, zapobiegając utracie ciepła i wydłużając żywotność komponentów. Ma kluczowe znaczenie w przypadku komponentów mikroelektronicznych dużej mocy i zastosowań związanych z chłodzeniem diod laserowych, gdzie gęstość cieplna stale rośnie z każdą generacją.
3. Niezrównana stabilność wymiarowa i precyzja
Niski współczynnik CTE zapewnia minimalną zmianę wymiarów pod wpływem temperatury, utrzymując krytyczne ustawienie optyczne w modułach nadawczo-odbiorczych i precyzyjnych opakowaniach czujników . Ta stabilność bezpośrednio przekłada się na wyższą wydajność sprzęgania i mniejsze straty optyczne w całym okresie użytkowania produktu.
4. Wszechstronna platforma do zaawansowanego montażu
Służy jako solidna i niezawodna podstawa dla grubowarstwowych mikroukładów hybrydowych , umożliwiając integrację złożonych obwodów w kompaktowej obudowie. Podłoże obsługuje wiele technik montażu, w tym łączenie drutowe, technologię flip-chip i montaż powierzchniowy.
5. Doskonała jakość powierzchni do zastosowań optycznych
Chropowatość powierzchni <0,5 μm umożliwia precyzyjne rozmieszczenie elementów optycznych i zapewnia optymalną przyczepność warstw metalizacyjnych, krytycznych dla utrzymania integralności sygnału w zastosowaniach optoelektronicznych .
Proces integracji i montażu
- Specyfikacja i projekt podłoża: Zdefiniuj wymiary, wzór metalizacji i wykończenie powierzchni w oparciu o układ optyczny i elektryczny. Nasz zespół inżynierów współpracuje w celu optymalizacji projektu pod kątem możliwości produkcyjnych.
- Precyzyjna produkcja i metalizacja: Wytwarzamy podłoże z tlenku glinu o wysokiej czystości i nakładamy precyzyjne ścieżki przewodzące (Au/Ag/Cu) przy użyciu zaawansowanych procesów odpowiednich do wymagań opakowań elektronicznych .
- Montaż komponentów: Zamontuj lasery, fotodiody i układy scalone sterownika na podłożu za pomocą technik mocowania matrycowego, takich jak wiązanie eutektyczne lub mocowanie epoksydowe.
- Połączenia wzajemne i wyrównanie optyczne: Wykonaj łączenie przewodów i uzyskaj precyzyjne ustawienie włókna/soczewki w celu uzyskania optymalnego sprzężenia optycznego. Stabilność wymiarowa podłoża utrzymuje wyrównanie podczas kolejnych cykli termicznych.
- Testowanie i walidacja: Przed integracją systemu przeprowadź kompleksowe testy wydajności elektrycznej, termicznej i optycznej, w tym weryfikację tłumienności wtrąceniowej, tłumienności odbiciowej i rezystancji termicznej.
Podstawowe scenariusze zastosowań
Centrum danych i telekomunikacja
Szybkie transceivery optyczne (QSFP+, SFP+), moduły typu fronthaul/backhaul 5G oraz sprzęt sieci światłowodowej wymagający stabilnej wydajności w zastosowaniach optoelektronicznych . Nasze podłoża obsługują szybkości transmisji danych od 10G do 800G i więcej.
Wysokowydajne przetwarzanie i wykrywanie
Połączenia optyczne do serwerów i zaawansowanych systemów komputerowych, a także precyzyjne opakowania LiDAR i czujniki przemysłowe, w których integralność sygnału i zarządzanie temperaturą mają kluczowe znaczenie dla modułów wysokiej częstotliwości .
Elektronika samochodowa i przemysłowa
Solidne podłoża dla samochodowych LiDAR, przemysłowych czujników światłowodowych i modułów komunikacyjnych IoT, które muszą wytrzymać trudne warunki pracy, w tym wibracje, wilgoć i ekstremalne temperatury.
Zastosowania specjalistyczne
Nadaje się również do urządzeń zasilających , elementów izolacyjnych w systemach wysokiego napięcia oraz jako gołe płyty ceramiczne do niestandardowych zespołów elektronicznych, gdzie istotna jest wytrzymałość dielektryczna i wydajność cieplna.
Dodatkowe zastosowania obejmują światłowodowe urządzenia komunikacyjne, moduły elektroniki samochodowej, przemysł LED, systemy mikrofalowe wysokiej częstotliwości i medyczny sprzęt laserowy wymagający precyzyjnego zarządzania termicznego i elektrycznego.
Certyfikaty i zgodność
Nasza produkcja objęta jest certyfikowanym systemem zarządzania jakością ISO 9001:2015 . Materiały i procesy są zgodne ze standardami RoHS/REACH, zapewniając globalną akceptację przepisów i zgodność z łańcuchem dostaw. Każda partia produkcyjna zachowuje pełną identyfikowalność od surowca do gotowego podłoża.
