Dostosowany dysk ceramiczny o wysokiej precyzji z tlenku glinu
Zaprojektowane z myślą o zastosowaniach o znaczeniu krytycznym, dostosowane do potrzeb klienta dyski ceramiczne z tlenku glinu o wysokiej precyzji firmy Puwei zapewniają bezkompromisową niezawodność i wydajność. Te dyski, wykonane z tlenku glinu o wysokiej czystości (Al₂O₃), zapewniają doskonałą izolację elektryczną, wyjątkową wytrzymałość mechaniczną i wyjątkową stabilność chemiczną. Nasze zaawansowane możliwości precyzyjnej obróbki zapewniają bardzo wąskie tolerancje i niestandardowe geometrie, co czyni je idealnym rozwiązaniem w zakresie substratów i komponentów dla zaawansowanych opakowań elektronicznych , mikroelektroniki i wysokowydajnych systemów przemysłowych.
Podstawowa propozycja wartości dla nabywców B2B
- Wydajność zoptymalizowana pod kątem zastosowania: Wybierz spośród dostosowanych gatunków materiałów (96%, 99,5%, 99,8% Al₂O₃), aby idealnie zrównoważyć koszty i wydajność dla konkretnego opakowania mikroelektroniki lub urządzeń zasilających .
- Precyzja zapewniająca bezproblemową integrację: idealne dopasowanie w złożonych zespołach, takich jak opakowania czujników i moduły wysokiej częstotliwości, dzięki naszym bardzo wąskim tolerancjom (średnica: ±0,1%, grubość: ±0,01 mm).
- Zwiększona niezawodność i trwałość systemu: Chroń wrażliwe układy scalone dzięki wyjątkowej stabilności termicznej i wysokiej izolacji elektrycznej (>10¹⁴ Ω·cm), redukując awaryjność.
- Stabilność i skalowalność łańcucha dostaw: polegaj na zdolności produkcyjnej na dużą skalę (ponad 200 000 sztuk miesięcznie) i stałej jakości potwierdzonej procesami zgodnymi z normą ISO 9001:2015.
Dokumentacja wizualna produktu

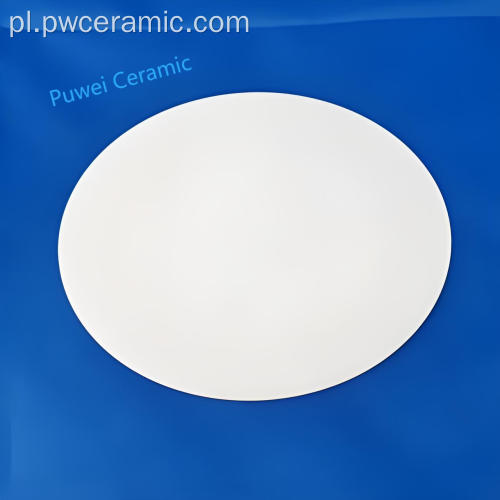

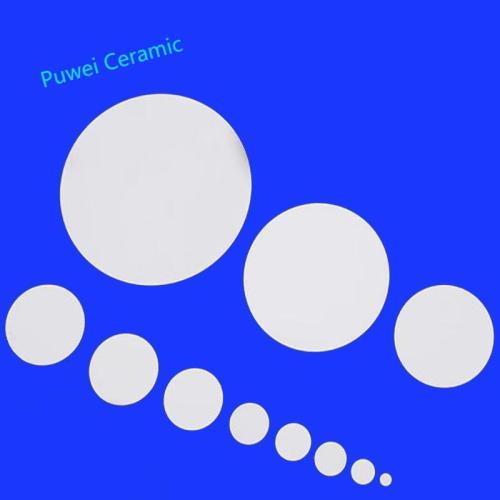

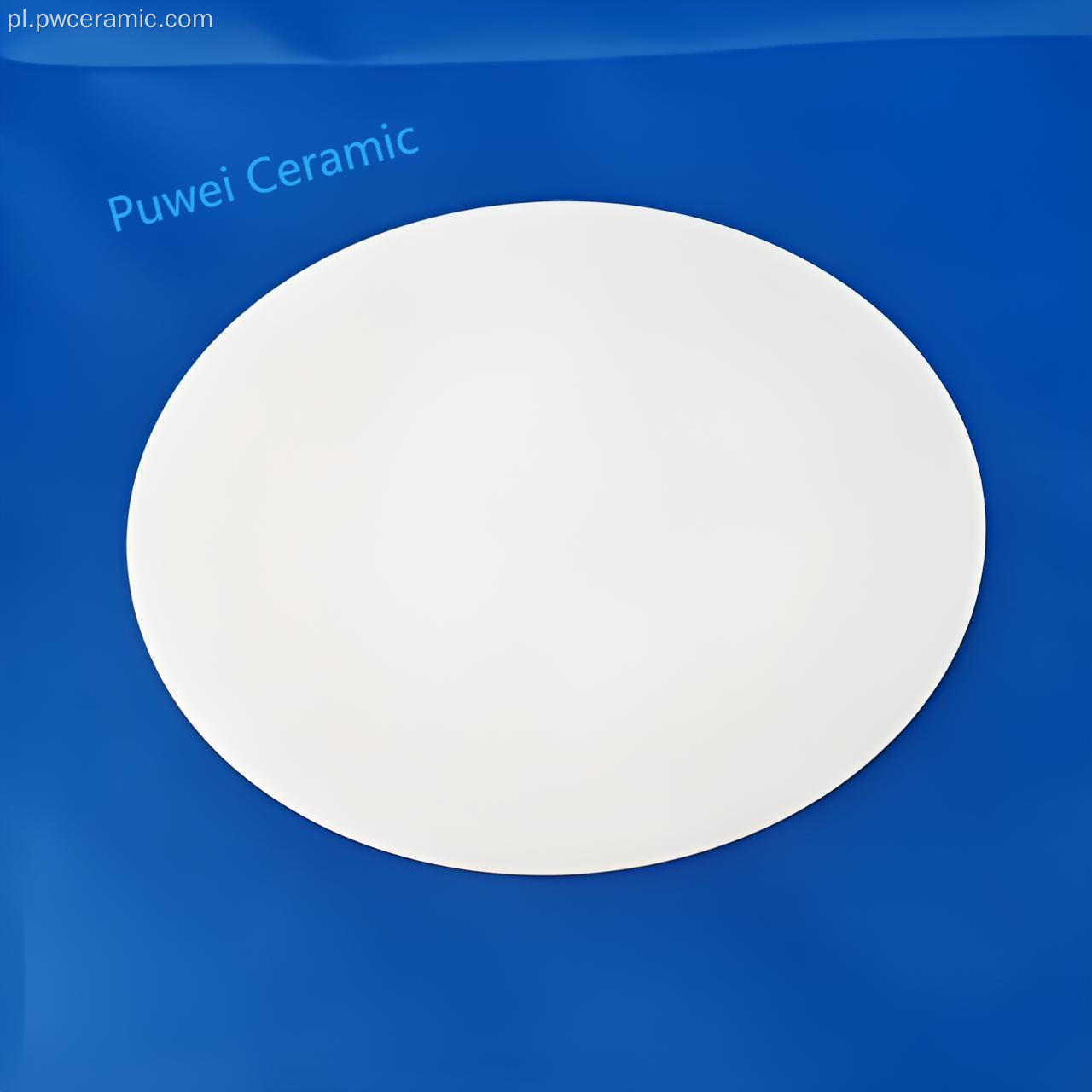

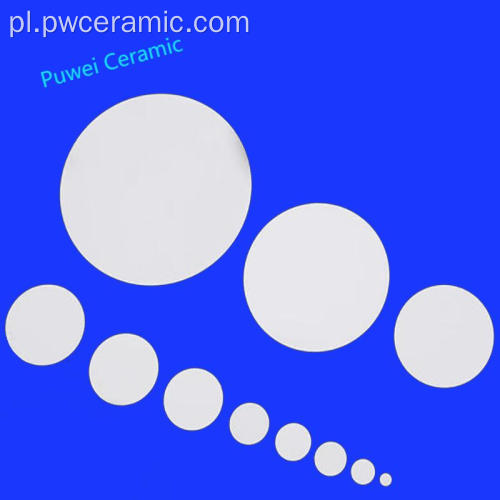

Precyzyjna tarcza ceramiczna z tlenku glinu o niestandardowych wymiarach i doskonałym wykończeniu powierzchni

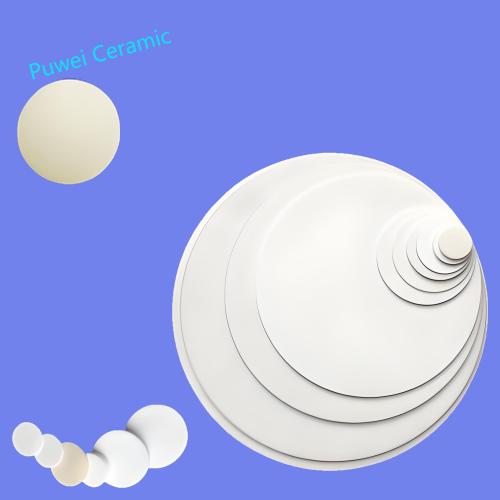

Kompleksowe porównanie właściwości materiałów krążków ceramicznych z tlenku glinu
Specyfikacje techniczne
Materiał i właściwości fizyczne: Skład: tlenek glinu o wysokiej czystości (Al₂O₃). Klasy standardowe: 96%, 99,5%, 99,8%. Gęstość: 3,7-3,9 g/cm3. Wytrzymałość mechaniczna: Twardość HV 1500-1700; Wytrzymałość na zginanie 300-400 MPa; Wytrzymałość na ściskanie 2000-2500 MPa.
Właściwości elektryczne i termiczne: Izolacja elektryczna: Rezystywność objętościowa >10¹⁴ Ω·cm; Wytrzymałość dielektryczna 10-15 kV/mm. Wydajność cieplna: Przewodność cieplna 20-30 W/m·K; Maksymalna temperatura robocza 1500-1650°C. Idealny do zarządzania ciepłem w komponentach mikroelektronicznych dużej mocy i urządzeniach zasilających .
Precyzyjne wymiary i tolerancje: Zakres standardowy: średnica 1–500 mm, grubość 0,1–50 mm. Standardowe tolerancje: średnica ±0,1% do ±0,5%, grubość ±0,01 mm do ±0,1 mm. Wykończenie powierzchni: Opcje od wypalanej do polerowanej (Ra 0,1 μm). Płaskość: do 0,001 mm na 25 mm w krytycznych zastosowaniach mikrofalowych i obwodach RF wymagających wyjątkowej stabilności wymiarowej.
Kluczowe funkcje i przewaga konkurencyjna
1. Niezrównana izolacja elektryczna w środowiskach wysokiego napięcia
Służy jako krytyczny element izolacyjny w energoelektronice i obwodach RF , zapewniając bezpieczeństwo i integralność sygnału przy oporności skrośnej >10¹⁴ Ω·cm i wytrzymałości dielektrycznej do 15 kV/mm. Dzięki temu idealnie nadają się do zastosowań motoryzacyjnych i przemysłowych wysokiego napięcia, gdzie najważniejsza jest izolacja elektryczna.
2. Doskonała trwałość mechaniczna i chemiczna
Dzięki twardości HV 1500-1700 i wytrzymałości na ściskanie przekraczającej 2000 MPa, tarcze te są odporne na ekstremalne zużycie, korozję i naprężenia mechaniczne, gwarantując długoterminową wydajność w trudnych warunkach przemysłowych, przetwórstwie chemicznym i warunkach laboratoryjnych, gdzie elementy ceramiczne muszą wytrzymać agresywne media.
3. Inżynieria precyzyjna dla zaawansowanej elektroniki
Zaawansowane szlifowanie i docieranie pozwala uzyskać dokładne specyfikacje wymagane w przypadku mikroukładów hybrydowych i grubowarstwowych substratów obwodów drukowanych , umożliwiając miniaturyzację i projekty o dużej gęstości. Tolerancje rzędu ±0,01 mm zapewniają idealne dopasowanie w złożonych zespołach opakowań mikroelektroniki .
4. Wysoka przewodność cieplna i stabilność
Przewodność cieplna na poziomie 20-30 W/m·K skutecznie zarządza ciepłem w urządzeniach zasilających , modułach termoelektrycznych i systemach LED dużej mocy, utrzymując stabilność operacyjną w szerokim zakresie temperatur od -50°C do 1650°C i znacznie wydłużając żywotność komponentów.
5. Konfigurowalne wykończenia powierzchni
Od powierzchni wypalonych do zastosowań ogólnych po precyzyjnie polerowane wykończenia (Ra 0,1 μm) do zastosowań w zakresie uszczelnień optycznych i krytycznych – zapewniamy dokładne charakterystyki powierzchni wymagane dla konkretnych zastosowań w opakowaniach czujników lub optoelektronice .
Jak zintegrować dyski Puwei ze swoim projektem
- Zdefiniuj wymagania: Określ wymiary, tolerancje, gatunek tlenku glinu (96%, 99,5%, 99,8%) i kluczowe wymagania dotyczące wydajności (izolacja elektryczna, przewodność cieplna, wytrzymałość mechaniczna) dla Twojego zastosowania, czy to w przypadku opakowań elektronicznych , czy komponentów przemysłowych.
- Konsultacje i projektowanie: Wykorzystaj wiedzę inżynieryjną Puwei, aby zoptymalizować konstrukcję dysku pod kątem możliwości produkcyjnej i maksymalnej wydajności, niezależnie od tego, czy chodzi o grubowarstwowy mikroukład hybrydowy , rozwiązanie do pakowania czujników , czy moduł wysokiej częstotliwości .
- Prototyp i weryfikacja: Produkujemy i dostarczamy precyzyjne próbki do rygorystycznych testów i cykli zatwierdzania, w tym cykli termicznych, naprężeń mechanicznych i weryfikacji parametrów elektrycznych.
- Produkcja seryjna i dostawa: Po zatwierdzeniu realizujemy produkcję na pełną skalę z gwarantowaną spójnością poszczególnych partii i terminowymi dostawami w ramach naszej zdolności produkcyjnej wynoszącej 200 000 sztuk miesięcznie.
Podstawowe scenariusze zastosowań
Opakowania elektroniczne i mikroelektroniczne
Idealne jako podłoża, przekładki i płyty izolacyjne w opakowaniach elektronicznych , opakowaniach czujników oraz jako gołe płyty ceramiczne do produkcji układów scalonych. Ich precyzyjne wymiary i właściwości izolacji elektrycznej zapewniają niezawodne działanie w zespołach mikroelektroniki .
Elektronika mocy i komponenty RF/mikrofalowe
Ma kluczowe znaczenie dla izolacji i rozpraszania ciepła w urządzeniach zasilających , modułach IGBT oraz jako wysokowydajne podłoża dla komponentów mikrofalowych i modułów wysokiej częstotliwości . Niska strata dielektryczna zapewnia integralność sygnału w obwodach RF aż do częstotliwości mikrofalowych.
Przetwarzanie półprzewodników i optoelektroniki
Zatrudniony przy transporcie płytek, osprzęcie procesowym i komponentach w zastosowaniach optoelektronicznych ze względu na wysoką czystość, czystość i odporność na szok termiczny. Stosowany w opakowaniach diod laserowych i jako laserowe radiatory ceramiczne.
Uszczelnienia przemysłowe, części eksploatacyjne i instrumenty precyzyjne
Idealny do uszczelnień mechanicznych, łożysk, elementów zaworów i precyzyjnych części instrumentów, gdzie ekstremalna twardość, odporność na korozję i stabilność wymiarowa nie podlegają negocjacjom. Te elementy ceramiczne przewyższają metale w środowiskach ściernych.
Dodatkowe zastosowania obejmują światłowodowe urządzenia komunikacyjne, samochodowe moduły elektroniczne, przemysł LED i wysokowydajne moduły mocy, wykorzystujące możliwości dysków w zakresie zarządzania ciepłem i izolacji elektrycznej.
Zaawansowane rozwiązania ceramiczne dla elektroniki nowej generacji
Dostosowane do indywidualnych potrzeb dyski ceramiczne z tlenku glinu o wysokiej precyzji firmy Puwei służą jako podstawowe elementy grubowarstwowych obwodów drukowanych , elementów rezystorów foliowych i złożonych mikroukładów hybrydowych . Ich zgodność z procesami metalizacji cienkowarstwowej i grubowarstwowej czyni je idealnymi do elementów mikrofalowych i obwodów RF wymagających wyjątkowych właściwości dielektrycznych. Dyski te są również szeroko stosowane jako elementy izolacyjne w komponentach mikroelektronicznych dużej mocy oraz jako gołe płyty ceramiczne do niestandardowych zespołów elektronicznych w zastosowaniach motoryzacyjnych, lotniczych i przemysłowych.
