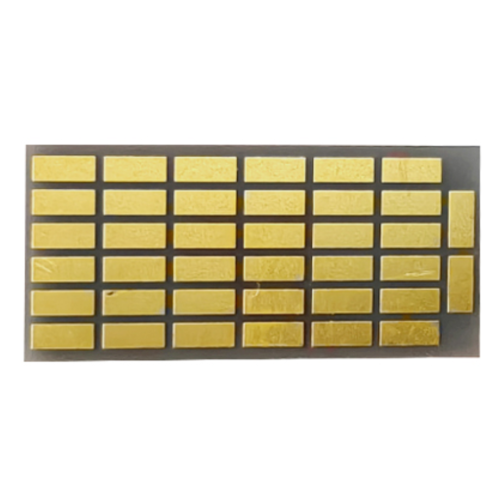

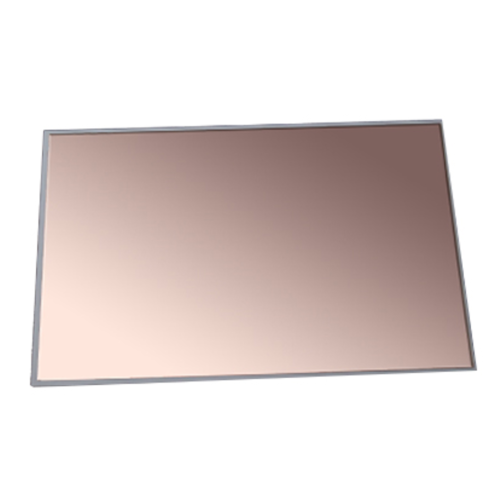

Miedź wiązana bezpośrednio (DBC) na podłożu z azotku glinu: najlepsze rozwiązanie termiczne i elektryczne
Przegląd produktu
Podłoża z azotku glinu (DBC) firmy Puwei stanowią przełom w technologii płytek drukowanych o wysokiej wydajności. Zaprojektowane z myślą o najbardziej wymagających środowiskach termicznych i elektrycznych, łączą w sobie wyjątkową przewodność cieplną ceramiki AlN (170-230 W/m·K) z doskonałą przewodnością elektryczną i siłą wiązania czystej miedzi. Produkt ten został specjalnie zaprojektowany, aby sprostać krytycznym wyzwaniom związanym z urządzeniami zasilającymi , modułami wysokiej częstotliwości i zaawansowanymi opakowaniami elektronicznymi , oferując niezrównaną niezawodność i wydajność obwodów scalonych i komponentów mikroelektronicznych dużej mocy .
Dlaczego Puwei DBC AlN jest preferowanym wyborem dla inżynierów
- Niezrównane zarządzanie ciepłem (170-230 W/m·K): Aktywnie odprowadza ciepło z komponentów mikroelektronicznych o dużej mocy , umożliwiając wyższą gęstość mocy i zapobiegając awariom termicznym w obwodach scalonych .
- Wyjątkowa siła wiązania miedzi (>8 N/mm): Proces bezpośredniego łączenia tworzy trwałe, metalurgiczne wiązanie, które wytrzymuje ekstremalne cykle termiczne bez rozwarstwiania, zapewniając długoterminową niezawodność mikroukładów hybrydowych i grubowarstwowych mikroukładów hybrydowych .
- Doskonała wydajność w zakresie wysokich częstotliwości: Niskie straty dielektryczne i stabilna stała dielektryczna sprawiają, że idealnie nadaje się do zastosowań mikrofalowych , obwodów RF i modułów wysokiej częstotliwości , minimalizując zniekształcenia sygnału w infrastrukturze 5G.
- Dopasowany CTE z półprzewodnikami: Współczynnik rozszerzalności cieplnej (4,5×10⁻⁶/°C) ściśle odpowiada krzemowi i arsenkowi galu, zmniejszając naprężenia i zwiększając żywotność chipów zamontowanych w opakowaniach czujników i opakowaniach mikroelektroniki .
- Pełna swoboda projektowania i dostosowywania: od niestandardowych wzorów obwodów po określone grubości, zapewniamy dostosowane rozwiązania do termoelektrycznych zespołów chłodzących , zastosowań optoelektronicznych i złożonych urządzeń zasilających .
Kompleksowe specyfikacje wydajności i porównanie materiałów dla podłoży DBC AlN.
Specyfikacje techniczne
Podłoża Puwei DBC AlN są produkowane według precyzyjnych specyfikacji, aby zapewnić spójne, wysokiej jakości wyniki w Twojej aplikacji.
Materiał podstawowy i kluczowe właściwości
- Materiał podłoża: Ceramika z azotku glinu (AlN) o wysokiej czystości.
- Przewodność cieplna: 170 - 230 W/(m·K).
- Stała dielektryczna (εr): 8,5 - 9,0 @ 1 MHz.
- Napięcie przebicia: > 15 kV/mm.
- Rezystywność objętościowa: > 10¹⁴ Ω·cm.
- Współczynnik rozszerzalności cieplnej (CTE): 4,5 × 10⁻⁶/°C (RT-400°C).
- Chropowatość powierzchni (Ra): ≤ 0,4 μm (polerowana).
Warstwa miedzi i konstrukcja
- Typ miedzi: ≥99,9% beztlenowej miedzi o wysokiej przewodności.
- Grubość miedzi: 0,1 mm - 0,6 mm (standardowa), konfigurowalna.
- Siła wiązania (test odrywania): > 8 N/mm.
- Standardowa grubość podłoża: 0,25 mm - 1,5 mm.
- Maksymalny standardowy rozmiar panelu: 150 mm × 150 mm.
- Zakres temperatury roboczej: -55°C do 850°C.
Technologia i przewaga konkurencyjna
Proces DBC: tworzenie nierozerwalnej więzi
W przeciwieństwie do metod powlekanych lub drukowanych, proces łączenia bezpośredniego obejmuje reakcję w wysokiej temperaturze pomiędzy miedzią i AlN w kontrolowanej atmosferze. Tworzy to solidne wiązanie eutektyczne miedź-tlen, które jest integralną częścią ceramiki, co zapewnia wyjątkowy transfer ciepła i stabilność mechaniczną gołych płytek ceramicznych stosowanych w końcowych składach.
Kluczowa przewaga wydajności w porównaniu z alternatywami
- w porównaniu z tlenkiem glinu (Al2O3) DBC: 8-10 razy wyższa przewodność cieplna, co zapewnia znacznie lepsze odprowadzanie ciepła w urządzeniach zasilających .
- w porównaniu z izolowanymi podłożami metalowymi (IMS): wyższa temperatura robocza, lepsza wytrzymałość dielektryczna i doskonała wydajność modułów wysokiej częstotliwości i komponentów mikrofalowych .
- w porównaniu z miedzią platerowaną bezpośrednio (DPC): grubsze warstwy miedzi zapewniają wyższą obciążalność prądową i większą siłę wiązania w celu uzyskania niezawodnych modułów termoelektrycznych do wytwarzania energii elektrycznej .
- w porównaniu z tlenkiem berylu (BeO): Zapewnia porównywalną wydajność cieplną bez obaw związanych z toksycznością, co czyni go bezpieczniejszą, nowoczesną alternatywą dla opakowań elektronicznych .
Wytyczne dotyczące projektowania i integracji
- Analiza termiczna systemu: Modeluj wymagania dotyczące rozpraszania mocy, korzystając z danych dotyczących przewodności cieplnej DBC AlN (170-230 W/m·K), aby zoptymalizować rozmieszczenie urządzeń zasilających .

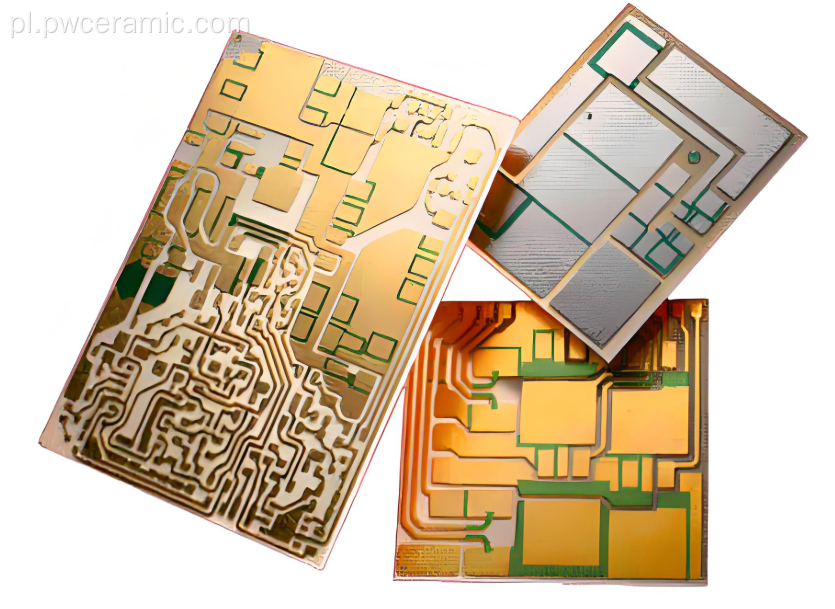

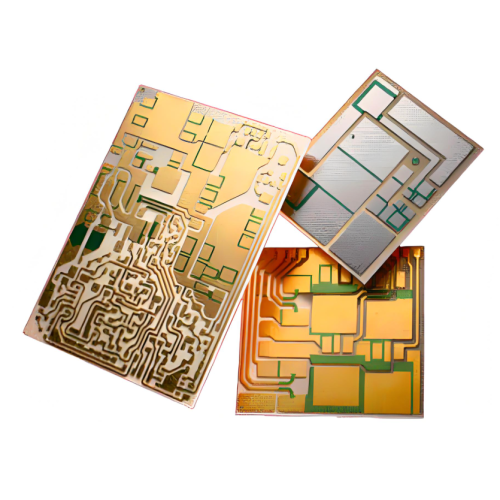

- Projekt wzoru obwodów: Prześlij swój niestandardowy układ do fotolitografii i trawienia – obsługujemy złożone geometrie grubowarstwowych obwodów drukowanych i mikroukładów hybrydowych .
- Mocowanie komponentów: Lutuj lub lutuj komponenty mikroelektroniczne dużej mocy bezpośrednio do powierzchni miedzianych, stosując standardowe procesy montażowe.
- Interfejs termiczny: Zamontuj podłoże DBC na radiatorze lub płycie zimnej, używając odpowiednich materiałów interfejsu termicznego, aby zmaksymalizować wymianę ciepła.
- Walidacja niezawodności: Wykonaj cykle termiczne (od -55°C do 150°C) i testy elektryczne, aby sprawdzić działanie konkretnego opakowania czujnika lub zastosowań mikrofalowych .
Podstawowe scenariusze zastosowań
1. Elektronika energetyczna i konwertery
Kamień węgielny nowoczesnych urządzeń zasilających, takich jak moduły IGBT, konwertery mocy SiC/GaN i napędy silnikowe. DBC AlN skutecznie zarządza ciepłem z przełączników wysokoprądowych, umożliwiając tworzenie mniejszych, bardziej wydajnych i niezawodnych systemów dla pojazdów elektrycznych i automatyki przemysłowej.
2. Komunikacja radiowa i mikrofalowa
Niezbędny w komponentach mikrofalowych , wzmacniaczach mocy RF (LDMOS, GaN) i modułach wysokiej częstotliwości w infrastrukturze 5G, radarach i komunikacji satelitarnej. Jego stabilne właściwości elektryczne zapewniają minimalną utratę sygnału i zniekształcenia.
3. Opakowania zaawansowanej mikroelektroniki i optoelektroniki
Zapewnia wysokowydajną platformę do zastosowań optoelektronicznych (diody laserowe, diody LED dużej mocy), opakowań czujników i złożonych opakowań mikroelektroniki . Służy jako krytyczny element izolacyjny i rozpraszacz ciepła w modułach wielochipowych.
4. Specjalistyczne systemy zarządzania ciepłem
Stosowany w termoelektrycznych zespołach chłodzących (urządzeniach Peltiera) i modułach wytwarzania energii, gdzie efektywny transfer ciepła przez złącze ma kluczowe znaczenie dla wydajności i trwałości.
5. Wysoka niezawodność w przemyśle lotniczym i obronnym
Wytrzymuje ekstremalne cykle termiczne i wibracje, dzięki czemu nadaje się do systemów radarowych, systemów sterowania lotem i systemów zarządzania zasilaniem satelitów, gdzie elementy ceramiczne muszą działać bezbłędnie.
Wartość strategiczna dla Twoich operacji
- Zwiększ gęstość mocy o 40–60%: Doskonała przewodność cieplna umożliwia tworzenie bardziej kompaktowych projektów o większej mocy – co jest krytyczne w przypadku opakowań elektronicznych nowej generacji.
- Zwiększ niezawodność systemu: Dopasowanie CTE zmniejsza awarie naprężenia termicznego nawet o 50%, a siła wiązania > 8 N/mm zapobiega rozwarstwianiu podczas cykli termicznych.
- Uprość procesy montażowe: Możliwość bezpośredniego lutowania na powierzchniach miedzianych eliminuje dodatkowe etapy metalizacji, zmniejszając złożoność produkcji.
- Wydłużenie żywotności produktu: Obojętność chemiczna i wytrzymałość mechaniczna zapewniają 5-10 razy dłuższą żywotność w trudnych warunkach w porównaniu z alternatywami na bazie polimerów.
- Szybszy czas wprowadzenia produktu na rynek: niestandardowe prototypy dostępne w ciągu 2–3 tygodni w celu szybkiej weryfikacji projektu i iteracji.
Usługi dostosowywania i inżynierii OEM/ODM
Puwei specjalizuje się we współprojektowaniu podłoży DBC AlN, aby spełnić Twoje dokładne wymagania elektryczne, termiczne i mechaniczne. Wspieramy prototypy do produkcji wielkoseryjnej dla grubowarstwowych mikroukładów hybrydowych i złożonych zespołów.
Konfigurowalne parametry
- Wzór obwodu: Niestandardowa fotolitografia i trawienie w celu uzyskania precyzyjnych ścieżek, podkładek i geometrii – idealne do obwodów RF i komponentów mikrofalowych .
- Wymiary i kształt: Niestandardowe rozmiary, kontury i wycięcia dostępne w panelach o grubości do 150 mm.
- Struktura warstwowa: Jednostronne, dwustronne lub wielowarstwowe konstrukcje DBC dla komponentów mikroelektronicznych dużej mocy .
- Wykończenie powierzchni: Złoto zanurzeniowe (ENIG), srebro, nikiel lub goła miedź do lutowania/lutowania twardego w termoelektrycznych zespołach chłodzących .
- Integracja: Można łączyć z innymi komponentami ceramicznymi Puwei, takimi jak precyzyjnie nawiercone dyski AlN lub podłoża ceramiczne z tlenku glinu w celu uzyskania rozwiązań hybrydowych.
Proces produkcyjny i zapewnienie jakości
Nasza pionowo kontrolowana produkcja zapewnia, że każde podłoże spełnia najwyższe standardy jakości i spójności w zastosowaniach w układach scalonych i urządzeniach zasilających .
- Pozyskiwanie i kontrola materiałów: Certyfikacja proszku AlN o wysokiej czystości i folii z miedzi beztlenowej.
- Produkcja podłoża ceramicznego: Precyzyjne formowanie i spiekanie w wysokiej temperaturze w celu uzyskania optymalnej gęstości i właściwości – produkcja gołych płyt ceramicznych o wyjątkowej jakości.
- Klejenie bezpośrednie: Kontrolowane łączenie w piecu atmosferycznym w celu utworzenia trwałej powierzchni styku miedź-ceramika.
- Precyzyjne wzornictwo: zaawansowana fotolitografia i trawienie w celu zdefiniowania wzorów obwodów dla grubowarstwowych obwodów drukowanych i mikroukładów hybrydowych .
- Rygorystyczna kontrola końcowa: 100% testy elektryczne, siła wiązania (test odrywania), weryfikacja wymiarowa i kontrola wizualna pod mikroskopem.
Certyfikaty, zgodność i niezawodność
Puwei Ceramic przestrzega światowych standardów jakości i ochrony środowiska, zapewniając niezawodny i zgodny komponent na rynki światowe.
- Zarządzanie jakością: Produkcja posiadająca certyfikat ISO 9001:2015.
- Zgodność środowiskowa: W pełni zgodny z dyrektywami RoHS i REACH – bezpieczny do dystrybucji na całym świecie.
- Bezpieczeństwo materiałów: nietoksyczna i bezpieczna alternatywa dla ceramiki BeO.
- Testowanie niezawodności: Dostępne są standardowe protokoły testów cykli temperaturowych, wilgotności i wysokiego napięcia w celu sprawdzenia wydajności dla konkretnego zastosowania w zakresie opakowań układów scalonych lub czujników .
