Products> Ceramika metalizacji> Podłoż ceramiczny DPC> Podłoże AlN z bezpośrednio platerowanej miedzi DPC

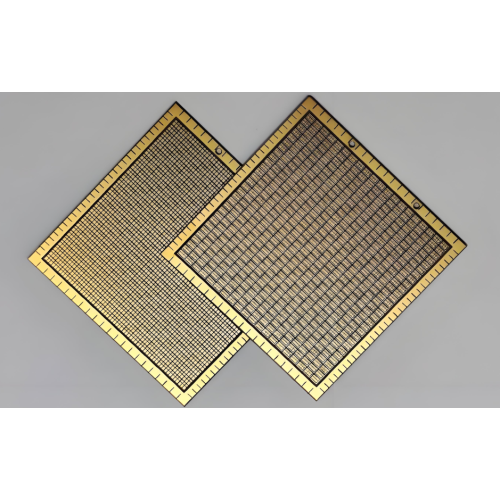

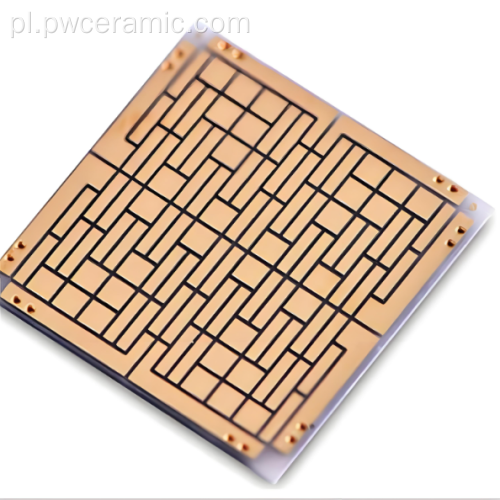

Podłoże AlN z bezpośrednio platerowanej miedzi DPC
Podłoże AlN z bezpośrednio platerowanej miedzi DPC
Podłoże AlN z bezpośrednio platerowanej miedzi DPC
Podłoże AlN z bezpośrednio platerowanej miedzi DPC

Podłoże AlN z bezpośrednio platerowanej miedzi DPC

  • $5

    ≥50 Piece/Pieces

Cień:
  • Rodzaj płatności: T/T
  • Incoterm: FOB,CIF,EXW
  • Min. Zamówienie: 50 Piece/Pieces
  • transport: Ocean,Air,Express
  • Porta: Shanghai,Beijing,Xi’an
Opis
cechy produktu

Marka: Ceramika Puwei

Origin: Chiny

Orzecznictwo: GXLH41023Q10642R0S

Miejsce Pochodzenia: Chiny

Rodzaje: Ceramika wysokiej częstotliwości

Materiał: Azotek glinu

Podłoże DPC ALN: Bezpośrednie platowane miedziane substrat ALN metalizowany

Pakowanie i dostawa
Jednostki sprzedaży: Piece/Pieces
Typ pakietu: Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje
Przykład obrazu:
Możliwość dostaw i dodatkowe informacje

Packaging: Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje

wydajność: 1000000

transport: Ocean,Air,Express

Place of Pochodzenia: Chiny

Wsparcie: The annual output of ceramic substrate products is 1 million pieces.

Certyfikat: GXLH41023Q10642R0S

Porta: Shanghai,Beijing,Xi’an

Rodzaj płatności: T/T

Incoterm: FOB,CIF,EXW

Opis Product

Podłoże z metalizowanego azotku glinu bezpośrednio platerowanego miedzią (DPC): najlepsze zarządzanie ciepłem w elektronice dużej mocy

Podłoże Puwei z bezpośrednio platerowanej miedzi (DPC) i metalizowanego azotku glinu (AlN) stanowi szczyt zarządzania ciepłem w krytycznych zastosowaniach opakowań elektronicznych i opakowań mikroelektroniki . Łącząc wyjątkową przewodność cieplną azotku glinu (170–230 W/m·K) z precyzyjną metalizacją DPC, ta zaawansowana ceramiczna płytka drukowana zapewnia wyjątkową wydajność komponentów mikroelektronicznych dużej mocy i urządzeń zasilających w wymagających środowiskach. Rozwiązuje podwójne wyzwania związane z rozpraszaniem ciepła i integralnością sygnału w systemach elektronicznych nowej generacji.

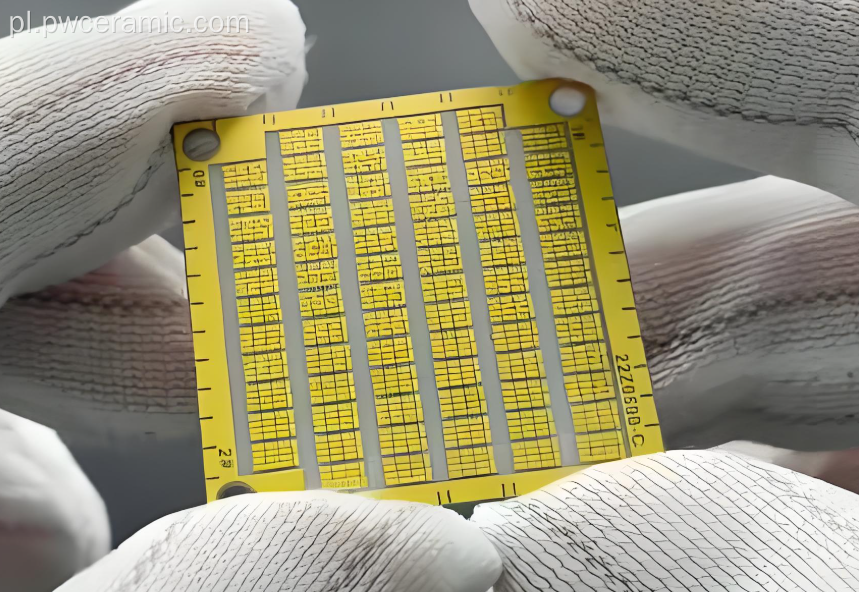

DPC Metallized AlN Substrate - Precision copper circuit on aluminum nitride ceramicCeramic Types and Properties Comparison - AlN vs Alumina

Specyfikacje techniczne

Wyprodukowane zgodnie z dokładnymi specyfikacjami do zastosowań o wysokiej niezawodności w przemyśle lotniczym, motoryzacyjnym i telekomunikacyjnym.

  • Materiał podstawowy: ceramika z azotku glinu (AlN) o wysokiej czystości.
  • Metalizacja: Miedź platerowana bezpośrednio (DPC) z wzorem fotolitograficznym.
  • Przewodność cieplna: 170–230 W/(m·K) dla komponentów mikroelektronicznych dużej mocy i modułów IGBT.
  • WRC: ~4,5 ppm/K, ściśle dopasowane do krzemu w celu zmniejszenia naprężeń termicznych.
  • Rezystywność skrośna: >10¹⁴ Ω·cm przy 25°C.
  • Stała dielektryczna: ~8,8 @ 1 MHz.
  • Napięcie przebicia: >15 kV/mm.
  • Wytrzymałość na odrywanie miedzi: ≥5 N/mm dla niezawodnego łączenia przewodów i połączeń lutowanych.
  • Wytrzymałość na zginanie: >300 MPa.
  • Zakres grubości: 0,2–2,0 mm, konfigurowalny.
  • Maksymalny rozmiar panelu: do 240 mm × 280 mm.
  • Grubość miedzi: typowo 10–140 μm; linia/odstęp do 50 μm.
  • Wykończenie powierzchni: ENIG, srebro zanurzeniowe, OSP lub goła miedź.

Zalety technologii DPC

Metalizacja DPC firmy Puwei oferuje wyraźne korzyści w porównaniu z konwencjonalnymi technologiami DBC i grubowarstwowymi, szczególnie w zastosowaniach w mikroelektronice i modułach wysokiej częstotliwości .

Doskonałe zarządzanie ciepłem

Dzięki przewodności cieplnej 5–7 razy wyższej niż standardowe podłoże ceramiczne z tlenku glinu (Al2O3) , podłoża DPC na bazie AlN umożliwiają wyższą gęstość mocy w kompaktowych obudowach — idealne do urządzeń zasilających i modułów LED o wysokiej jasności.

Definicja obwodu precyzyjnego

  • Drobne geometrie linii/przestrzeni aż do 50 μm dla połączeń wzajemnych o dużej gęstości.
  • Ostra definicja krawędzi ma kluczowe znaczenie dla komponentów mikrofalowych i obwodów RF.
  • Możliwość wielowarstwowości dla złożonego routingu w opakowaniach układów scalonych .

Zwiększona niezawodność

  • Dopasowanie współczynnika CTE do krzemu minimalizuje naprężenia termiczno-mechaniczne podczas przełączania zasilania.
  • Wysoka przyczepność miedzi zapewnia łączenie przewodów i integralność złącza lutowanego.
  • Doskonały cykl termiczny w środowiskach motoryzacyjnych i lotniczych.
  • Niska utrata sygnału w obwodach RF i zastosowaniach mikrofalowych wymagających kontroli impedancji.

Podstawowe scenariusze zastosowań

Energoelektronika i konwertery

  • Moduły IGBT i przetwornice mocy dla systemów energii odnawialnej.
  • Opakowania LED dużej mocy do oświetlenia samochodowego i przemysłowego.
  • Przekaźniki półprzewodnikowe i napędy silnikowe wymagające wydajnego odprowadzania ciepła.

Komunikacja radiowa i mikrofalowa

  • Wzmacniacze mocy RF dla stacji bazowych 4G/5G.
  • Komponenty mikrofalowe, w tym filtry, łączniki i układy antenowe.
  • Sprzęt komunikacji satelitarnej wymagający stabilności w ekstremalnych temperaturach.

Zaawansowana optoelektronika

  • Opakowania na diody laserowe do komunikacji światłowodowej i przetwórstwa przemysłowego.
  • Układy fotodetektorów dla optoelektroniki Zastosowania w wykrywaniu i obrazowaniu.
  • Macierze VCSEL dużej mocy do wykrywania 3D i LiDAR.

Elektronika samochodowa

  • Moduły zasilania EV (falowniki trakcyjne, przetwornice DC-DC).
  • Opakowania czujników do układów sterowania silnikiem i przekładni.
  • Moduły reflektorów LED wymagające kompaktowych rozmiarów i stabilności termicznej.

Etapy integracji i montażu

  1. Postępowanie z podłożem: Przechowywać w temperaturze 15–25°C i wilgotności <60% RH. Przed montażem oczyścić alkoholem izopropylowym.
  2. Rozmieszczenie komponentów: Skorzystaj z automatycznego pobierania i umieszczania; miedziane wykończenie zapewnia stałe zwilżanie lutu.
  3. Lutowanie: kompatybilne są standardowe profile rozpływowe dla SAC305; Reflow próżniowy minimalizuje powstawanie pustych przestrzeni w urządzeniach zasilających.
  4. Interfejs termiczny: sparuj z odpowiednim TIM i radiatorami, aby uzyskać przewodność 170–230 W/m·K.
  5. Łączenie przewodów: Wysoka wytrzymałość na odrywanie (≥5 N/mm) umożliwia łączenie drutów aluminiowych lub złotych w przypadku połączeń scalonych .
  6. Testowanie końcowe: Wykonaj obrazowanie termowizyjne i weryfikację elektryczną pod obciążeniem.

Proces produkcyjny i zapewnienie jakości

DPC Production Process Flow - From AlN sintering to final inspection
  1. Produkcja podłoża AlN: Proszek AlN o wysokiej czystości formowany przez odlewanie taśmy lub prasowanie na sucho, a następnie precyzyjnie spiekany w celu uzyskania pełnej gęstości i maksymalnej przewodności cieplnej.
  2. Przygotowanie powierzchni: Precyzyjne docieranie i polerowanie w celu uzyskania optymalnej przyczepności metalizacji.
  3. Osadzanie warstwy początkowej: Cienkie warstwy Ti/Cu nakładane metodą napylania magnetronowego w celu uzyskania mocnego wiązania ceramika-metal.
  4. Fotolitografia i galwanizacja: Wzory obwodów określone przez fotomaskę i ekspozycję na promieniowanie UV, a następnie precyzyjną galwanizację miedzią.
  5. Wykończenie powierzchni: ENIG lub srebro zanurzeniowe stosowane zgodnie z wymaganiami klienta.
  6. 100% kontrola: AOI, weryfikacja wymiarowa i testy elektryczne na każdym podłożu.

Wszystkie procesy przebiegają zgodnie z naszym Systemem Zarządzania Jakością posiadającym certyfikat ISO 9001:2015 . Materiały są zgodne z RoHS i REACH, z pełną identyfikowalnością każdej partii produkcyjnej.

Możliwości dostosowywania i OEM/ODM

Jako specjalista w zakresie zaawansowanych KOMPONENTÓW CERAMICZNYCH i elektronicznych wyrobów ceramicznych, Puwei oferuje kompleksową personalizację:

  • Wymiary niestandardowe: 5 mm × 5 mm do 240 mm × 280 mm; grubość 0,2–2,0 mm.
  • Precyzyjne projektowanie obwodów: pliki Gerber/CAD przetłumaczone na wzory miedziane o wysokiej rozdzielczości, obsługujące precyzyjną geometrię dla hybrydowych mikroukładów grubowarstwowych i połączeń wzajemnych o dużej gęstości.
  • Układy wielowarstwowe: złożone trasowanie poprzez laminację sekwencyjną.
  • Konfiguracje przelotek: przelotki, przelotki ślepe i tablice przelotek termicznych dla potrzeb zarządzania ciepłem.
  • Wykończenie powierzchni: ENIG, srebro zanurzeniowe, OSP lub goła miedź.
  • Współpraca techniczna: Wsparcie inżynieryjne od przeglądu projektu, poprzez prototypowanie, po produkcję seryjną zgodnie z wymaganiami dotyczącymi opakowań mikroelektroniki .

Względy techniczne dla inżynierów

DPC vs. DBC: Jaka jest kluczowa różnica?

DBC oferuje grube warstwy miedzi, podczas gdy DPC zapewnia dokładniejsze odwzorowanie obwodów (do 50 μm), lepszą definicję krawędzi i obsługę struktur wielowarstwowych . W przypadku połączeń wzajemnych o dużej gęstości – takich jak opakowania układów scalonych , moduły RF lub zminiaturyzowane konwertery mocy – DPC jest najlepszym wyborem. W zastosowaniach wysokoprądowych, w których głównym elementem jest bardzo gruba miedź, można rozważyć zastosowanie DBC.

Czy to podłoże nadaje się do masowej produkcji samochodów?

Tak. Podłoża Puwei DPC AlN są kwalifikowane do modułów zasilania pojazdów elektrycznych, opakowań czujników do sterowania silnikiem i systemów oświetlenia LED. Wysoka przewodność cieplna, współczynnik CTE dopasowujący się do krzemu i doskonałe cykle cieplne zapewniają niezawodność w środowiskach motoryzacyjnych, a pojemność spełnia wymagania w przypadku dużych objętości.

Czy możesz pracować z naszymi zastrzeżonymi projektami obwodów?

Tak. Tłumaczymy klienta Gerber, DXF lub inne formaty CAD na precyzyjnie wykonane podłoża. Nasz zespół inżynierów przeprowadza przegląd projektu pod kątem możliwości produkcyjnej (DFM), aby upewnić się, że wymagania dotyczące hybrydowych mikroukładów grubowarstwowych lub komponentów mikrofalowych zostaną spełnione przy optymalnej wydajności.

A co z przelotkami termicznymi i rozprzestrzenianiem się ciepła?

Nasz proces DPC obsługuje wypełnione i niewypełnione przelotki termiczne. Aby uzyskać maksymalną wydajność cieplną, przelotki wypełnione miedzią tworzą bezpośrednie ścieżki termiczne od obszaru montażu komponentów do metalizacji tylnej części lub radiatora – szczególnie skuteczne w przypadku komponentów mikroelektronicznych dużej mocy i pakietów diod laserowych.

Metalizowane podłoże AlN firmy Puwei łączy zaawansowaną naukę o materiałach i precyzyjną produkcję, aby sprostać krytycznym wyzwaniom termicznym i elektrycznym - zapewniając mocniejsze, niezawodne i kompaktowe systemy elektroniczne do zastosowań mikrofalowych , energoelektroniki i zaawansowanych zastosowań optoelektroniki .
