Dwustronne podłoże metalizowane DPC pokryte miedzią

Dwustronne podłoże metalizowane DPC pokryte miedzią

$5
≥50 Piece/Pieces

Skontaktuj się Now

Rodzaj płatności: T/T
Incoterm: FOB,CIF,EXW
Min. Zamówienie: 50 Piece/Pieces
transport: Ocean,Air,Express
Porta: Shanghai,Beijing,Xi’an

Opis

cechy produktu

Model No: customize

Marka: Ceramika Puwei

Rodzaje: Ceramika wysokiej częstotliwości

Metalizowany Podłoże DPC: Podwójny metalowy podłoże DPC odziane miedzi

Pakowanie i dostawa

Jednostki sprzedaży:	Piece/Pieces
Typ pakietu:	Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje

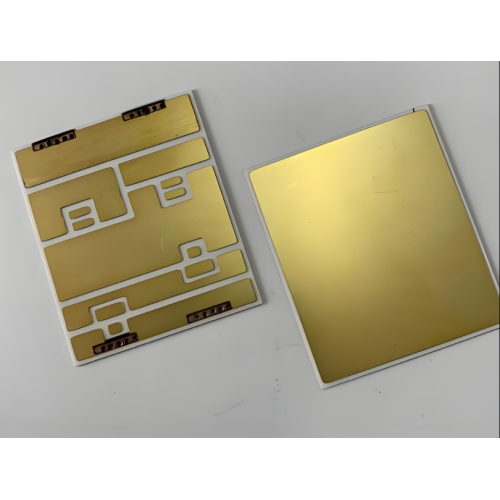

Przykład obrazu:

Możliwość dostaw i dodatkowe informacje

Packaging: Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje

wydajność: 1000000

transport: Ocean,Air,Express

Place of Pochodzenia: Chiny

Wsparcie: The annual output of ceramic substrate products is 1 million pieces.

Certyfikat: GXLH41023Q10642R0S

Porta: Shanghai,Beijing,Xi’an

Rodzaj płatności: T/T

Incoterm: FOB,CIF,EXW

Opis Product

Dwustronne podłoże metalizowane DPC pokryte miedzią

Przegląd produktu

Dwustronne metalizowane podłoże DPC powlekane miedzią reprezentuje najnowocześniejszą technologię pakowania elektronicznego, która łączy w sobie doskonałe zarządzanie temperaturą ze zwiększoną wydajnością elektryczną. Jako wiodący producenci metalizowanej ceramiki , Puwei Ceramic dostarcza to innowacyjne rozwiązanie do zastosowań wymagających dwustronnej łączności i optymalnego odprowadzania ciepła w zaawansowanych opakowaniach elektronicznych i opakowaniach mikroelektroniki .

Kluczowe zalety

Łączność dwustronna: Metalizacja miedzią na obu powierzchniach umożliwia złożone projekty obwodów dla wyrafinowanych obwodów RF
Wyjątkowa wydajność cieplna: Efektywne odprowadzanie ciepła po obu stronach, idealne do urządzeń zasilających
Wysoka niezawodność: Silna przyczepność miedzi do ceramiki zapewniająca długoterminową stabilność w trudnych warunkach
Elastyczność projektowania: umożliwia złożone konfiguracje wielowarstwowe na jednym podłożu dla układów scalonych
Precyzyjna produkcja: zaawansowana fotolitografia obsługuje komponenty o drobnej podziałce i połączenia o dużej gęstości

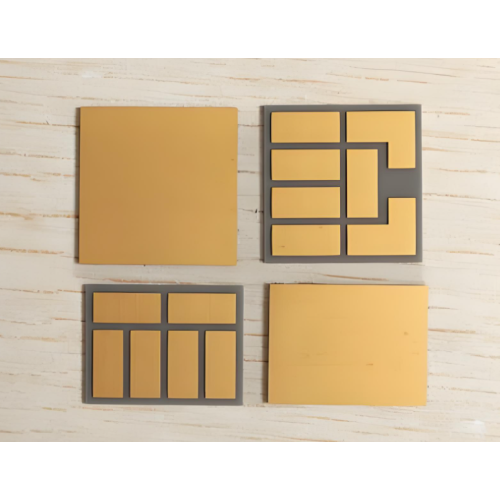

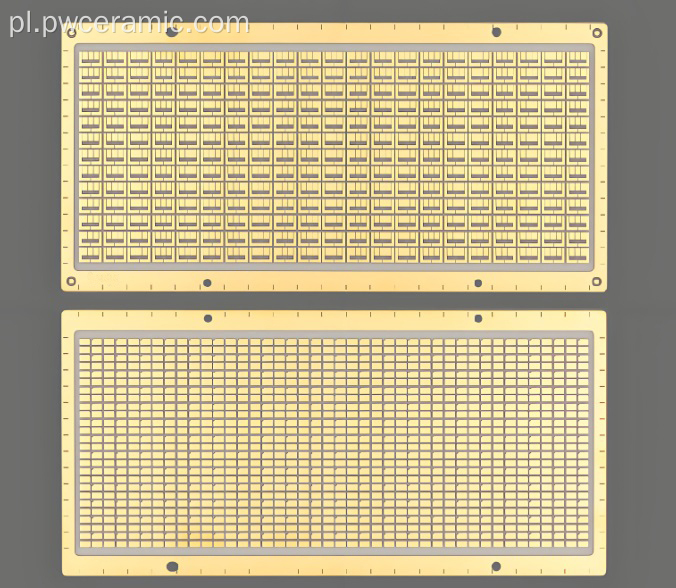

Dokumentacja wizualna produktu

Double Sided Copper-clad DPC Metallized Alumina Substrate for Electronic Packaging

Dwustronne metalizowane podłoże DPC klasy premium — zoptymalizowane pod kątem złożonych zastosowań elektronicznych, w tym mikroelektroniki i opakowań czujników

Dane techniczne

Skład materiału

Materiały podstawowe: azotek glinu (AlN) lub tlenek glinu (Al₂O₃)
Metalizacja: Miedź platerowana bezpośrednio (DPC) na obu powierzchniach
Grubość miedzi: 50-300 μm na stronę (możliwość dostosowania)
Grubość podłoża: standardowy zakres 0,25 mm - 2,0 mm

Właściwości elektryczne

Stała dielektryczna: AlN: ~8,8, Al₂O₃: ~9,8 (przy 1 MHz)
Wytrzymałość dielektryczna: >15 kV/mm dla AlN, >10 kV/mm dla Al₂O₃
Rezystancja izolacji: >10¹⁰ Ω·cm, doskonała do elementów izolacyjnych
Rezystywność powierzchniowa: <2 mΩ/□ dla warstw miedzi

Właściwości termiczne i mechaniczne

Przewodność cieplna: AlN: 170-230 W/mK, Al₂O₃: 20-30 W/mK
Dopasowanie CTE: AlN: 4,5 ppm/K (pasuje do krzemu)
Wytrzymałość na odrywanie: ≥6 N/mm dla każdej warstwy miedzi
Wytrzymałość na zginanie: >400 MPa dla AlN, >300 MPa dla Al₂O₃

Dokładność wymiarowa

Tolerancja grubości: ±0,02 mm
Płaskość: <0,05 mm/50 mm
Średnica przelotki: 0,1-0,5 mm (dostępne otwory przelotowe platerowane)
Szerokość linii/odstęp: rozdzielczość do 50 μm

Dostępne typy i właściwości ceramiki

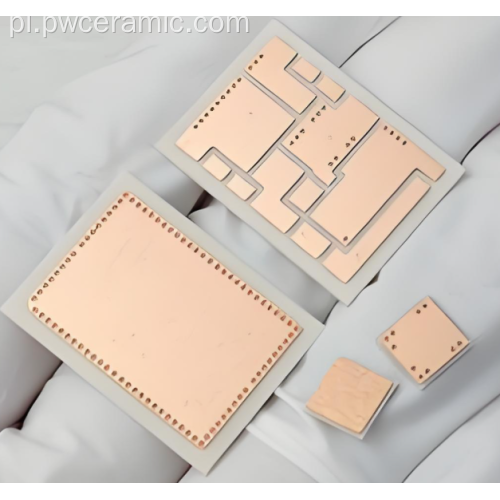

Ceramic material comparison for DPC substrates in Microelectronics Applications

Kompleksowy przewodnik po wyborze materiałów zapewniający optymalną wydajność aplikacji w modułach wysokiej częstotliwości i urządzeniach zasilających

Wskazówki dotyczące wyboru materiału

Azotek glinu (AlN): Idealny do zastosowań wymagających dużej mocy, wymagających doskonałej przewodności cieplnej w komponentach mikroelektronicznych dużej mocy
Tlenek glinu (Al₂O₃): Ekonomiczne rozwiązanie do standardowych zastosowań zasilania i RF, w tym zastosowań mikrofalowych
Opcje specjalistyczne: Si3N4 Ceramic AMB Podłoże pokryte miedzią dostępne dla ekstremalnych wymagań mechanicznych w zastosowaniach optoelektronicznych

Cechy produktu i przewaga konkurencyjna

Integracja obwodów dwustronnych

Nasza dwustronna technologia DPC umożliwia złożone projekty obwodów na obu powierzchniach, co pozwala na większą gęstość komponentów i bardziej wyrafinowane architektury elektroniczne w porównaniu z jednostronnymi podłożami ceramicznymi z tlenku glinu . Ta funkcja jest szczególnie cenna w zastosowaniach o ograniczonej przestrzeni dla hybrydowych mikroukładów grubowarstwowych .

Doskonałe zarządzanie ciepłem

Dwustronna powłoka miedziana zapewnia zwiększone możliwości rozprowadzania ciepła, skutecznie rozpraszając energię cieplną z obu powierzchni. To sprawia, że nasze podłoża idealnie nadają się do zastosowań wymagających dużej mocy, gdzie tradycyjne rozwiązania mogą mieć ograniczenia, szczególnie w płytach modułów półprzewodników termoelektrycznych .

Zwiększona stabilność mechaniczna

Zrównoważone warstwy miedzi po obu stronach minimalizują wypaczenia i zapewniają doskonałą stabilność wymiarową podczas cykli termicznych. Symetryczna struktura zapewnia stałą wydajność pod wpływem naprężeń mechanicznych i zmian temperatury, co jest kluczowe dla niezawodnego opakowania czujnika .

Precyzyjna kontrola wzoru

Zaawansowane procesy fotolitografii i trawienia umożliwiają precyzyjne wzory obwodów na obu powierzchniach z dokładnością wyrównania lepszą niż 25 μm, obsługując połączenia wzajemne o dużej gęstości i komponenty o drobnej podziałce dla zaawansowanych komponentów mikrofalowych .

Wytyczne dotyczące integracji i montażu

Kontrola i przygotowanie podłoża
Rozpocznij od dokładnej kontroli wizualnej i testów elektrycznych obu powierzchni. Czyścić alkoholem izopropylowym lub zatwierdzonymi środkami czyszczącymi w celu usunięcia zanieczyszczeń.
Strategia rozmieszczenia komponentów
Zaplanuj rozmieszczenie komponentów, biorąc pod uwagę ścieżki termiczne i połączenia elektryczne po obu stronach. Wykorzystaj obie powierzchnie w celu optymalnego wykorzystania przestrzeni i zarządzania ciepłem w hybrydowych mikroobwodach .
Lutowanie i montaż
Stosuj sekwencyjne lub jednoczesne procesy lutowania. Doskonała lutowność powierzchni miedzianych DPC zapewnia niezawodne połączenia po obu stronach za pomocą standardowego SAC305 lub podobnych stopów lutowniczych.
Aplikacja interfejsu termicznego
W razie potrzeby zastosuj materiały interfejsu termicznego po obu stronach, wykorzystując zdolność dwustronnego rozpraszania ciepła w celu zwiększenia wydajności chłodzenia w komponentach mikroelektronicznych dużej mocy .
Końcowy montaż i testowanie
Uzupełnij zespół odpowiednimi mocowaniami i połączeniami. Przeprowadź kompleksowe testy elektryczne, termiczne i mechaniczne, aby sprawdzić działanie.

Proces produkcji i zapewnienia jakości

DPC substrate manufacturing process flow for Ceramic Components

Kompleksowy proces produkcyjny zapewniający najwyższe standardy jakości dwustronnych podłoży stosowanych w układach scalonych

Doskonałość produkcji

Wybór materiału: Wysokiej jakości materiały ceramiczne o zweryfikowanych właściwościach termicznych i elektrycznych
Przygotowanie powierzchni: Precyzyjne polerowanie i czyszczenie w celu uzyskania optymalnej przyczepności
Osadzanie warstwy nasion: Technologia napylania zapewniająca równomierną przyczepność na obu powierzchniach
Galwanizacja miedzi: kontrolowane osadzanie z precyzyjną kontrolą grubości
Definicja wzoru: Zaawansowana fotolitografia do wyrównania dwustronnego
Platerowane otwory przelotowe: Opcjonalnie poprzez metalizację dla połączeń międzywarstwowych
Zapewnienie jakości: 100% testy elektryczne i weryfikacja wydajności cieplnej

Scenariusze zastosowań

Zaawansowana elektronika mocy

Szeroko stosowane w przetwornicach, falownikach i napędach silników dużej mocy, gdzie wymagane jest dwustronne chłodzenie i złożone topologie obwodów. Dwustronna konstrukcja umożliwia bardziej efektywne zarządzanie temperaturą i większą gęstość mocy w urządzeniach zasilających i zastosowaniach przemysłowych.

Obwody RF i mikrofalowe

Niezbędny w przypadku zaawansowanych modułów RF wymagających płaszczyzn uziemiających, ekranowania i złożonych sieci dopasowywania impedancji po obu stronach. Precyzja metalizacji DPC umożliwia pracę w wysokich częstotliwościach, aż do fal milimetrowych w zastosowaniach mikrofalowych .

Moduły zasilania LED

Idealny do zastosowań w diodach LED dużej mocy, gdzie można zoptymalizować zarówno zarządzanie ciepłem, jak i obwody sterujące, wykorzystując obie powierzchnie podłoża. Podejście dwustronne pozwala na lepsze rozprowadzanie ciepła i bardziej kompaktową obudowę w zastosowaniach optoelektronicznych .

Samochodowe systemy zasilania

Coraz częściej stosowane w systemach konwersji mocy pojazdów elektrycznych, zarządzaniu akumulatorami i zaawansowanych systemach wspomagania kierowcy, gdzie niezawodność, wydajność cieplna i ograniczenia przestrzenne wymagają zoptymalizowanych rozwiązań dwustronnych dla samochodowych układów scalonych .

Przemysłowe systemy sterowania

Krytyczne dla przemysłowych sterowników mocy, napędów silników i systemów automatyki wymagających solidnego zarządzania temperaturą i niezawodnej pracy w trudnych warunkach. Symetryczna konstrukcja zwiększa stabilność mechaniczną przemysłowych opakowań czujników .

Korzyści dla klienta i propozycja wartości

Większa elastyczność projektowania

Konfiguracja dwustronna zapewnia inżynierom większą elastyczność układu, umożliwiając bardziej zwarte konstrukcje i zoptymalizowane ścieżki termiczne bez uszczerbku dla wydajności w opakowaniach mikroelektroniki .

Poprawiona wydajność cieplna

Zdolność dwustronnego rozpraszania ciepła pozwala na wyższą gęstość mocy i lepsze zarządzanie temperaturą, wydłużając żywotność komponentów i niezawodność systemu w modułach wysokiej częstotliwości .

Zmniejszony rozmiar systemu

Wykorzystując obie powierzchnie podłoża, można znacznie zmniejszyć całkowity rozmiar systemu, zachowując lub poprawiając charakterystykę wydajności, kluczową dla kompaktowych opakowań elektronicznych .

Optymalizacja kosztów

Efektywne wykorzystanie powierzchni podłoża i zwiększona wydajność cieplna mogą prowadzić do redukcji kosztów na poziomie systemu dzięki mniejszym radiatorom i uproszczonym rozwiązaniom w zakresie zarządzania ciepłem.

Certyfikaty jakości i zgodność

Puwei Ceramic utrzymuje rygorystyczne standardy jakości dzięki kompleksowym międzynarodowym certyfikatom zapewniającym niezawodność globalnych elektronicznych produktów ceramicznych :

Certyfikacja Systemu Zarządzania Jakością ISO 9001:2015
Zgodność z RoHS w zakresie bezpieczeństwa środowiskowego
Certyfikacja REACH w zakresie zarządzania substancjami chemicznymi
Uznanie UL dla standardów bezpieczeństwa
Certyfikaty jakości specyficzne dla branży (Certyfikat: GXLH41023Q10642R0S)

Opcje dostosowywania i usługi OEM/ODM

Jako specjaliści w dziedzinie elektronicznych produktów ceramicznych oferujemy kompleksowe usługi dostosowywania dostosowane do konkretnych wymagań aplikacji dla różnych komponentów ceramicznych :

Możliwości dostosowywania

Zakres grubości: standardowo od 0,2 mm do 2,00 mm, z możliwością stosowania w przypadku specjalistycznych grubości
Elastyczność rozmiaru: niestandardowe wymiary, w tym podłoża wielkoformatowe do 240 mm × 280 mm
Wzory obwodów: niestandardowe wzory miedzi po obu stronach z precyzyjnym wyrównaniem
Opcje przelotek: Platerowane otwory przelotowe do połączeń międzywarstwowych
Wykończenie powierzchni: Wiele opcji wykończenia, w tym ENIG, srebro zanurzeniowe i OSP
Wybór materiału: Różne materiały ceramiczne, w tym specjalistyczne podłoża z azotku glinu

Specjalizacja wielkoformatowa

Nasza wiedza na temat wielkowymiarowych podłoży ceramicznych, w tym popularnych rozmiarów, takich jak 240 × 280 × 1 mm i 95 × 400 × 1 mm, zyskała uznanie klientów na całym świecie. Te możliwości sprawiają, że jesteśmy preferowanymi dostawcami do zastosowań wymagających znacznych powierzchni podłoża dla złożonych obwodów dwustronnych w zastosowaniach z grubymi obwodami drukowanymi .
