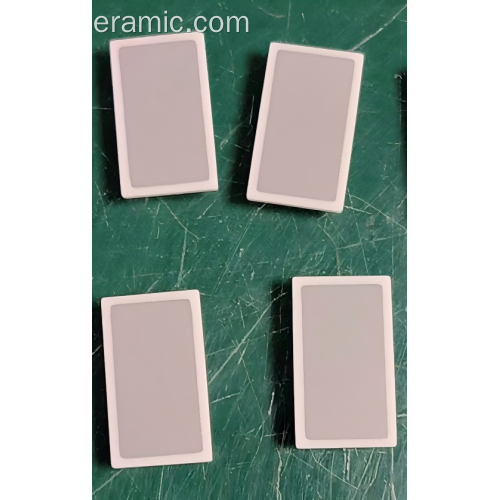

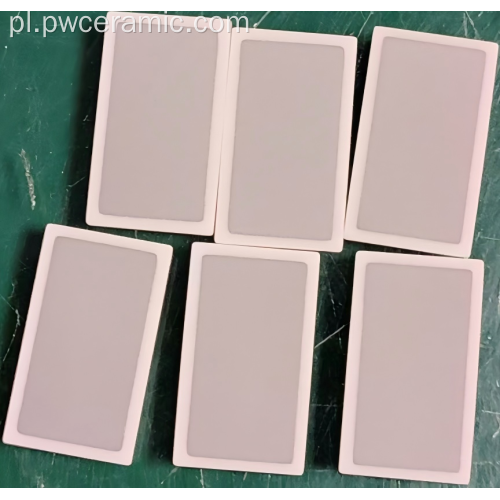

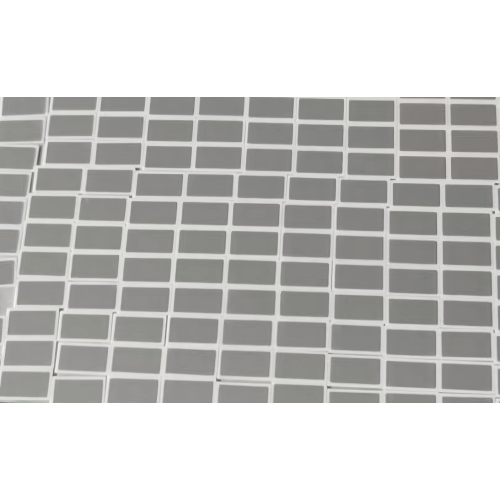

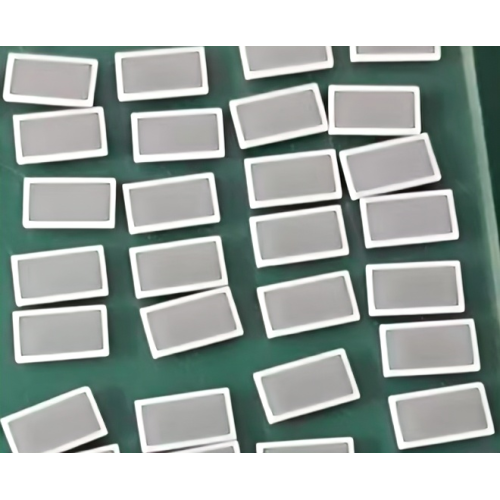

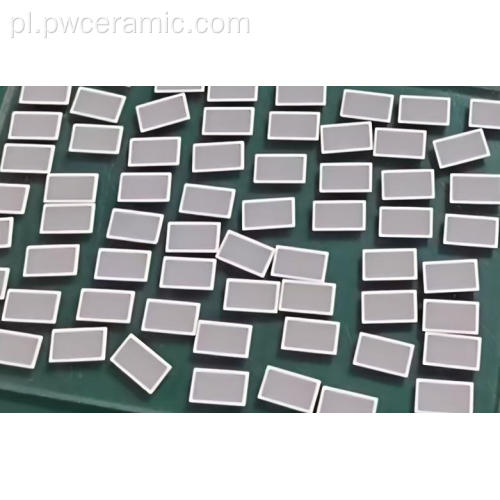

Podłoże metalizowane z tlenku glinu, ceramiki, molibdenu i manganu

Podłoże metalizowane z tlenku glinu, ceramiki, molibdenu i manganu

$5
≥50 Piece/Pieces

Skontaktuj się Now

Rodzaj płatności: T/T
Incoterm: FOB,CIF,EXW
Min. Zamówienie: 50 Piece/Pieces
transport: Ocean,Air,Express
Porta: Shanghai,Beijing,Xi’an

Opis

cechy produktu

Marka: Ceramika Puwei

Miejsce Pochodzenia: Chiny

ME-MN Metalizowany Podłoże: Alumina ceramiczna molibdenowa mangan metalizowany substrat

Pakowanie i dostawa

Jednostki sprzedaży:	Piece/Pieces
Typ pakietu:	Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje
Przykład obrazu:

Możliwość dostaw i dodatkowe informacje

Packaging: Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje

wydajność: 1000000

transport: Ocean,Air,Express

Place of Pochodzenia: Chiny

Wsparcie: The annual output of ceramic substrate products is 1 million pieces.

Certyfikat: GXLH41023Q10642R0S

Porta: Shanghai,Beijing,Xi’an

Rodzaj płatności: T/T

Incoterm: FOB,CIF,EXW

Opis Product

Podłoże metalizowane z tlenku glinu, ceramiki, molibdenu i manganu (Mo-Mn) | Niezawodne rozwiązanie termiczne i elektryczne

Przegląd produktu

Metalizowane podłoże z tlenku glinu i molibdenu i manganu (Mo-Mn) firmy Puwei to sprawdzone w branży rozwiązanie w zakresie zaawansowanych opakowań elektronicznych i opakowań mikroelektroniki . Po mistrzowsku łączy doskonałe właściwości dielektryczne tlenku glinu o wysokiej czystości z solidną siłą wiązania charakterystyczną dla tradycyjnej metalizacji molibdenowo-manganowej. Podłoże to zostało zaprojektowane tak, aby zapewniać doskonałe odprowadzanie ciepła, wyjątkową izolację elektryczną i niezawodność mechaniczną, co czyni go niezbędnym elementem wymagających urządzeń zasilających i modułów wysokiej częstotliwości .

 Podstawowa wartość dla inżynierów i kupujących: Ograniczanie ryzyka: Dziesięciolecia potwierdzonej wydajności w trudnych warunkach.
 Ekonomiczna wydajność: Optymalna równowaga ceny i możliwości w porównaniu z alternatywami premium.
 Swoboda projektowania: doskonała baza dla hybrydowych mikroukładów grubowarstwowych i złożonych zespołów.
 Stabilność dostaw: Duże moce produkcyjne zapewniają stałe dostawy.

Dane techniczne i właściwości

Puwei High-quality Mo-Mn metalized alumina substrate for electronic packaging

Właściwości materiału i termiczne

Materiał podstawowy: ceramika z tlenku glinu o wysokiej czystości (Al2O3, 96% do 99,6%). Metalizacja: układ molibdenowo-manganowy (Mo-Mn). Przewodność cieplna: 20-30 W/(m·K), skutecznie rozpraszająca ciepło z komponentów mikroelektronicznych dużej mocy . Współczynnik rozszerzalności cieplnej (CTE): 6,5-7,5 ppm/°C, odpowiedni dla materiałów krytycznych.

Charakterystyka elektryczna i izolacyjna

Stała dielektryczna (1 MHz): 9,0–9,8. Wytrzymałość dielektryczna: >10 kV/mm. Rezystywność skrośna: >10¹⁴ Ω·cm, zapewniająca wyjątkową izolację. Właściwości te są niezbędne w przypadku elementów izolacyjnych w obwodach RF i zastosowaniach wysokiego napięcia.

Wytrzymałość mechaniczna

Wytrzymałość na zginanie: >300 MPa. Siła przyczepności (Mo-Mn do tlenku glinu): >70 MPa, gwarantująca integralność w warunkach cykli termicznych. Twardość: HV 1500, zapewniająca trwałość gołych płytek ceramicznych stosowanych w montażu końcowym.

Kluczowe cechy i przewaga konkurencyjna

Sprawdzone rozwiązanie zarządzania ciepłem

Przewodność cieplna podłoża (20-30 W/(m·K)) niezawodnie odprowadza ciepło z głównych komponentów, zapewniając stabilność i trwałość urządzeń zasilających i modułów termoelektrycznych .

Doskonała izolacja elektryczna

Dzięki wyjątkowo wysokiej rezystywności objętościowej i wytrzymałości dielektrycznej zapobiega upływowi prądu i przesłuchom, które mają kluczowe znaczenie dla integralności sygnału w komponentach mikrofalowych i układach scalonych .

Solidna i niezawodna metalizacja

Warstwa Mo-Mn tworzy wiązanie chemiczne z tlenkiem glinu, co skutkuje wyjątkową adhezją (>70 MPa), która wytrzymuje powtarzające się szoki termiczne i naprężenia mechaniczne, przewyższając wiele rozwiązań cienkowarstwowych.

Wszechstronna platforma aplikacyjna

Służy jako idealna podstawa dla sieci rezystorów grubowarstwowych , opakowań czujników i mikroukładów hybrydowych , oferując opłacalną alternatywę dla droższych podłoży ceramicznych.

Wsparcie integracji i montażu

Puwei zapewnia kompleksowe wsparcie w zakresie integracji naszych substratów z Twoją produkcją. Nasza typowa współpraca procesowa obejmuje:

Przegląd projektu i specyfikacji: Nasi inżynierowie współpracują z Tobą w celu sfinalizowania specyfikacji podłoża i wzorów metalizacji.
Wskazówki dotyczące przygotowania powierzchni: Instrukcje dotyczące optymalnego czyszczenia w celu zapewnienia doskonałej przyczepności.
Mocowanie komponentów: Kompatybilne ze standardowymi procesami lutowania rozpływowego i mocowania matrycą epoksydową.
Połączenie wzajemne: Nadaje się zarówno do łączenia drutu złotego, jak i aluminiowego na metalizowanych powierzchniach.
Protokoły testowania: Oferujemy wskazówki dotyczące walidacji wydajności, w tym testów termicznych, elektrycznych i mechanicznych.

Podstawowe scenariusze zastosowań

Energoelektronika i konwersja energii

Stosowany w modułach IGBT , konwerterach mocy, napędach silników i systemach UPS, gdzie wysoka izolacja i rozpraszanie ciepła nie podlegają negocjacjom w przypadku komponentów mikroelektronicznych dużej mocy .

Systemy RF, mikrofalowe i komunikacyjne

Niezbędny w modułach wysokiej częstotliwości , wzmacniaczach mocy RF, filtrach i systemach antenowych ze względu na stabilne właściwości dielektryczne i niskie straty przy wysokich częstotliwościach.

Zaawansowana mikroelektronika i czujniki

Podłoże wybierane do grubowarstwowych mikroukładów hybrydowych , opakowań mikroelektroniki , mocowania diod laserowych i opakowań czujników o wysokiej niezawodności.

Możliwości dostosowywania i produkcji

Puwei specjalizuje się w dostosowywaniu podłoży do Twoich dokładnych potrzeb, wspierając zarówno projekty OEM, jak i ODM.

Puwei Precision Mo-Mn metalized substrate manufacturing and custom patterns

Elastyczność geometryczna

Produkujemy standardowe grubości od 0,2 mm do 2,0 mm i możemy produkować niestandardowe wymiary, w tym duże formaty do 240 mm x 280 mm, przy ścisłej kontroli tolerancji.

Projekt metalizacji

Dostępne są niestandardowe wzory obwodów, wielowarstwowa metalizacja i różne wykończenia powierzchni, aby spełnić specyficzne wymagania procesu montażu układów scalonych lub zastosowań mikrofalowych .

Precyzyjna produkcja i zapewnienie jakości

Nasz kontrolowany pionowo proces zapewnia spójność i niezawodność:

Precyzyjne formowanie: Prasowanie na sucho proszków tlenku glinu o wysokiej czystości.
Spiekanie w wysokiej temperaturze: Osiągnięcie pożądanej gęstości i właściwości mechanicznych.
Kontrolowana metalizacja: Precyzyjne nakładanie i wypalanie pasty Mo-Mn w atmosferze redukującej.
Rygorystyczne testy kontroli jakości: każda partia przechodzi kontrolę elektryczną, przyczepności i wymiarową.

Certyfikaty i zgodność

Nasze zaangażowanie w jakość opiera się na certyfikowanym systemie zarządzania jakością ISO 9001:2015 . Nasze materiały i procesy są zgodne z dyrektywami RoHS i zachowana jest pełna identyfikowalność materiałów.

Często zadawane pytania (FAQ)

Jakie są kluczowe zalety metalizacji Mo-Mn w porównaniu z miedzią wiązaną bezpośrednio (DBC)?

Mo-Mn zapewnia doskonałą stabilność w wysokich temperaturach i silniejszą przyczepność ceramiki do metalu, dzięki czemu jest bardziej niezawodny w zastosowaniach wymagających ekstremalnych cykli termicznych. Często jest to bardziej opłacalne rozwiązanie w wielu zastosowaniach zasilania i mikroukładów hybrydowych .

Czy to podłoże nadaje się do zastosowań o wysokiej częstotliwości powyżej 10 GHz?

Tak. Stabilna stała dielektryczna (9,0-9,8) i tangens o niskiej stracie naszego podłoża z tlenku glinu sprawiają, że jest to doskonały wybór do komponentów mikrofalowych i modułów wysokiej częstotliwości w zakresie GHz.

Jaki poziom personalizacji oferujecie w przypadku wzorów metalizacji?

Oferujemy pełną personalizację. Możesz dostarczyć rysunek wzoru obwodu, a my możemy go wyprodukować z dużą precyzją, łącznie ze złożonymi projektami wielowarstwowymi dla zaawansowanych zastosowań obwodów drukowanych grubowarstwowo .

W jaki sposób Puwei zapewnia spójność poszczególnych partii?

Poprzez ścisłą kontrolę procesu w ramach naszego systemu ISO 9001, od kwalifikacji surowców po spiekanie profili i kontrolę końcową. Dostarczamy kluczowe dane dotyczące wydajności wraz z partiami, aby zweryfikować spójność.
