$5
≥50 Piece/Pieces
Model No: customize
Marka: Ceramika Puwei
Materiał: Azotek glinu
ME MN Metalized Substrate: Aluminiowy azotek ceramiczny molibdenowy substrat manganowy
| Jednostki sprzedaży: | Piece/Pieces |
|---|---|
| Typ pakietu: | Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje |
| Przykład obrazu: |
Packaging: Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje
wydajność: 1000000
transport: Ocean,Air,Express
Place of Pochodzenia: Chiny
Wsparcie: The annual output of ceramic substrate products is 1 million pieces.
Certyfikat: GXLH41023Q10642R0S
Porta: Shanghai,Beijing,Xi’an
Rodzaj płatności: T/T
Incoterm: FOB,CIF,EXW
Metalizowane podłoże AlN Ceramic Mo-Mn firmy Puwei stanowi szczyt niezawodności w wysokowydajnych opakowaniach elektroniki. Zaprojektowane poprzez połączenie wysokiej czystości azotku glinu (przewodność cieplna: 170-200 W/m·K) z wytrzymałą warstwą metalizującą molibdenowo-manganową (Mo-Mn), podłoże to zapewnia niezrównane zarządzanie ciepłem, doskonałą izolację elektryczną i wyjątkową stabilność mechaniczną. Jest kamieniem węgielnym nowej generacji komponentów mikroelektronicznych dużej mocy , obwodów RF i wymagających zastosowań w opakowaniach mikroelektroniki, w których awaria nie wchodzi w grę.

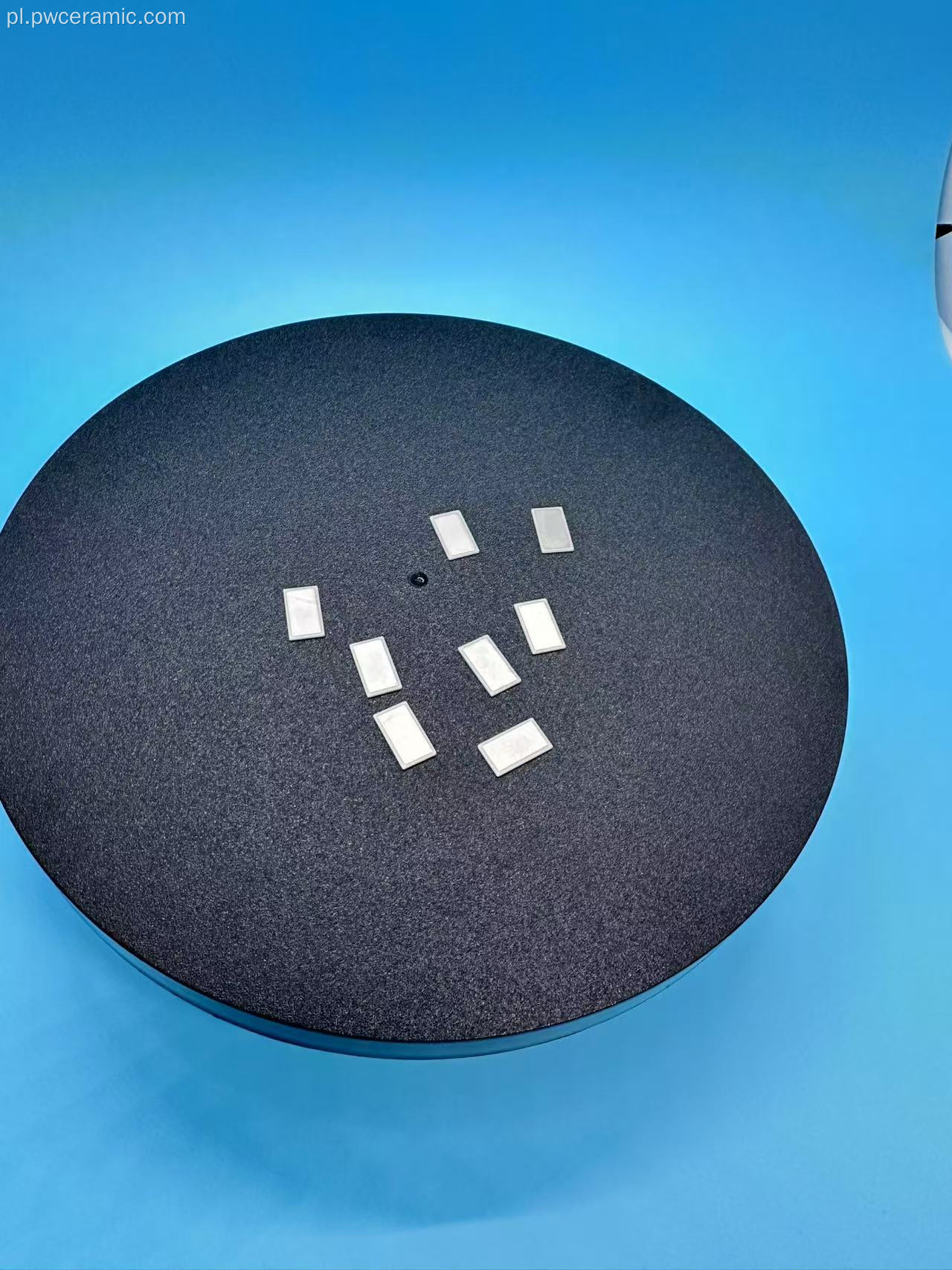

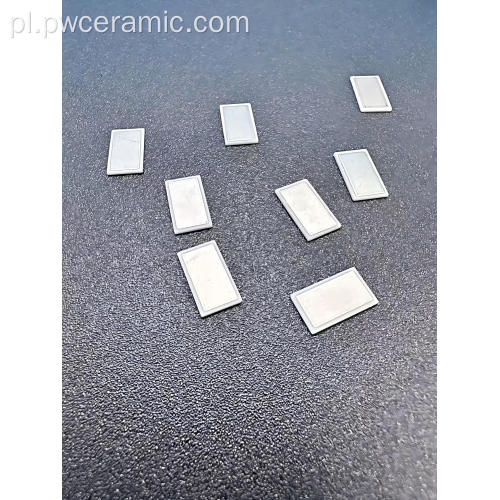

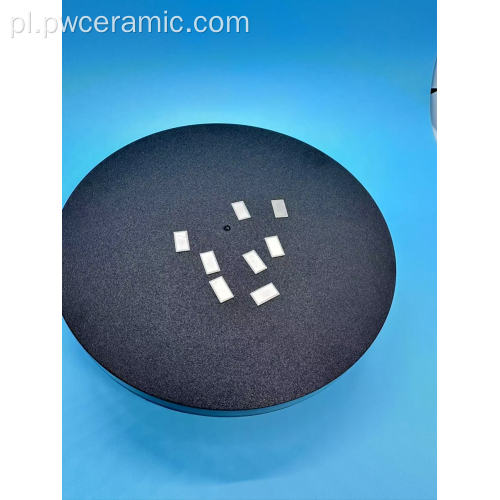

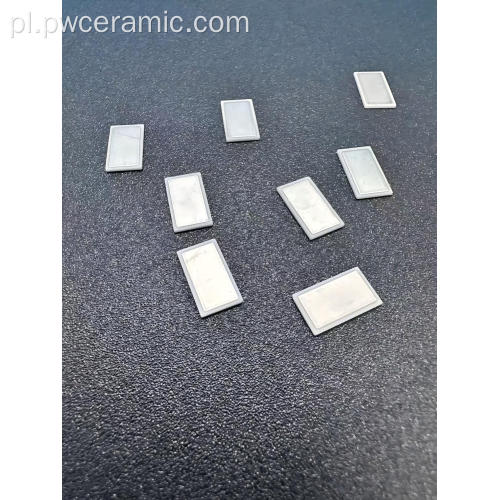

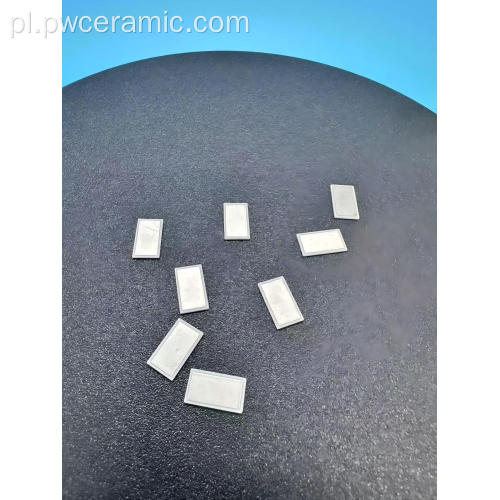

Precyzyjnie zaprojektowane podłoże AlN z metalizacją Mo-Mn, gotowe do niezawodnego montażu.
Podstawą jest wysokiej czystości azotek glinu. Kluczowe właściwości obejmują zakres przewodności cieplnej od 170 do 200 W/(m·K), współczynnik rozszerzalności cieplnej 4,5 × 10⁻⁶/°C i stałą dielektryczną od 8,5 do 9,0 przy 1 MHz. Charakteryzuje się wyjątkową izolacją elektryczną o oporności skrośnej przekraczającej 10¹⁴ Ω·cm i napięciu przebicia większym niż 15 kV/mm. Materiał zapewnia również solidną wytrzymałość mechaniczną przy wytrzymałości na zginanie powyżej 300 MPa.
Metalizacją jest wypalany stop molibdenu i manganu o typowej grubości po wypaleniu od 10 do 25 mikrometrów. Zapewnia doskonałą przyczepność, sprawdzoną w standardowych testach rozciągania na ponad 70 MPa. Powierzchnia wykazuje doskonałą lutowność w przypadku bezpośredniego lutowania twardego lub lutowania i może być dodatkowo powlekana niklem (Ni) lub złotem (Au) w celu lepszego łączenia przewodów. Warstwa wytrzymuje ekstremalny zakres temperatur roboczych od -55°C do +850°C.
Mo-Mn to grubowarstwowy proces wypalania w wysokiej temperaturze, który tworzy trwałą, związaną chemicznie i hermetyczną powierzchnię styku z ceramiką AlN. Dzięki temu jest on zasadniczo bardziej wytrzymały niż techniki cienkowarstwowe w zastosowaniach wymagających dużych naprężeń termicznych, hermetycznego uszczelniania lub lutowania twardego w wysokiej temperaturze. Jest to preferowany wybór do tworzenia niezawodnych , grubowarstwowych mikroukładów hybrydowych i hermetycznych opakowań mikroelektroniki .
Podstawowy substrat dla tranzystorów bipolarnych z izolowaną bramką (IGBT) i urządzeń zasilających nowej generacji z węglika krzemu (SiC) / azotku galu (GaN). Jego doskonałe rozprowadzanie ciepła ma kluczowe znaczenie w przypadku falowników pojazdów elektrycznych i napędów silników przemysłowych.
Niezbędny w komponentach mikrofalowych , takich jak wzmacniacze mocy RF, filtry i moduły antenowe w infrastrukturze 5G/6G i systemach radarowych, gdzie najważniejsze jest zarządzanie temperaturą i integralność sygnału.
Stosowany w hermetycznych opakowaniach do pakowania czujników i awioniki o znaczeniu krytycznym, zapewnia niezawodną powierzchnię pierścienia uszczelniającego do spawania metalowych pokryw w celu ochrony wrażliwych wiórów.
Służy jako platforma bazowa dla mikroukładów hybrydowych i modułów wielochipowych (MCM), gdzie metalizowana powierzchnia umożliwia drukowanie past rezystorowych i przewodzących w celu budowy złożonych obwodów o wysokiej niezawodności.
Puwei Ceramic działa w oparciu o system zarządzania jakością posiadający certyfikat ISO 9001:2015. Nasze materiały są w pełni zgodne z dyrektywami RoHS i REACH oraz zachowujemy pełną identyfikowalność partii. Wspieramy testy niezawodności specyficzne dla aplikacji, w tym szok termiczny i cykliczność, aby zakwalifikować nasze podłoża do najbardziej wymagających systemów, zapewniając, że spełniają one standardy wymagane na światowych rynkach opakowań elektronicznych .
Współpracujemy z Tobą, aby dostarczać rozwiązania dostosowane do Twoich potrzeb. Nasze szerokie możliwości dostosowywania obejmują:
Nasz kontrolowany pionowo proces gwarantuje spójność: od kontroli jakości surowca proszku AlN, poprzez precyzyjne spiekanie i obróbkę skrawaniem, po skrupulatny sitodruk i wypalanie pasty Mo-Mn w wysokiej temperaturze. Każde podłoże przechodzi 100% kontrolę końcową, obejmującą kontrolę wymiarową, testy przyczepności i weryfikację elektryczną, co gwarantuje, że otrzymasz gołą płytkę ceramiczną o najwyższej niezawodności dla Twojego elektronicznego układu scalonego.
