Products> Ceramika metalizacji> Metalizowana ceramiczna obudowa opakowania elektronicznego
Metalizowana ceramiczna obudowa opakowania elektronicznego
Metalizowana ceramiczna obudowa opakowania elektronicznego
Metalizowana ceramiczna obudowa opakowania elektronicznego
Metalizowana ceramiczna obudowa opakowania elektronicznego

Metalizowana ceramiczna obudowa opakowania elektronicznego

  • $5

    ≥50 Piece/Pieces

Cień:
  • Rodzaj płatności: T/T
  • Incoterm: FOB,CIF,EXW
  • Min. Zamówienie: 50 Piece/Pieces
  • transport: Ocean,Air,Express
  • Porta: Shanghai,Beijing,Xi’an
Opis
cechy produktu

MarkaCeramika Puwei

Miejsce PochodzeniaChiny

RodzajeCeramika wysokiej częstotliwości

MateriałGLINKA, Azotek glinu

Ceramiczne Obudowy OpakowaniaMetalizowana ceramiczna elektroniczna skorupa opakowań

Pakowanie i dostawa
Jednostki sprzedaży: Piece/Pieces
Typ pakietu: Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje
Przykład obrazu:
Możliwość dostaw i dodatkowe informacje

PackagingPodłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje

wydajność1000000

transportOcean,Air,Express

Place of PochodzeniaChiny

WsparcieThe annual output of ceramic substrate products is 1 million pieces.

CertyfikatGXLH41023Q10642R0S

PortaShanghai,Beijing,Xi’an

Rodzaj płatnościT/T

IncotermFOB,CIF,EXW

Opis Product

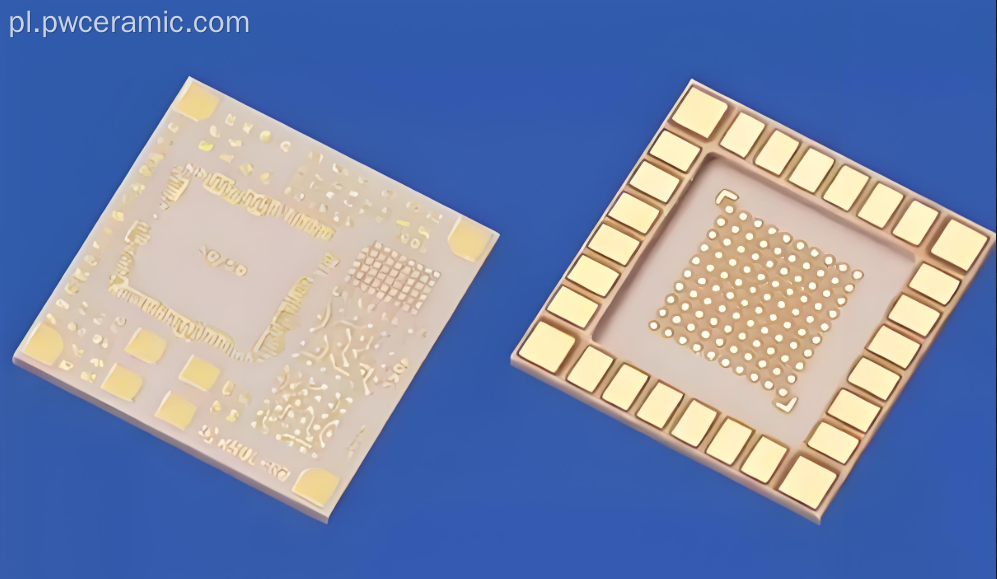

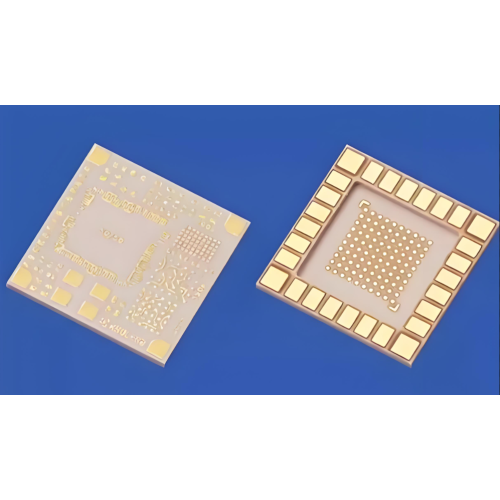

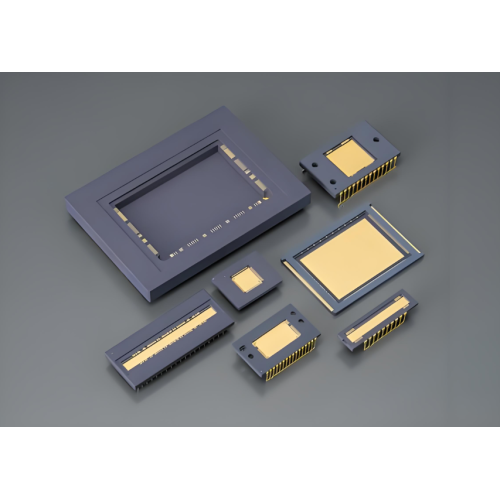

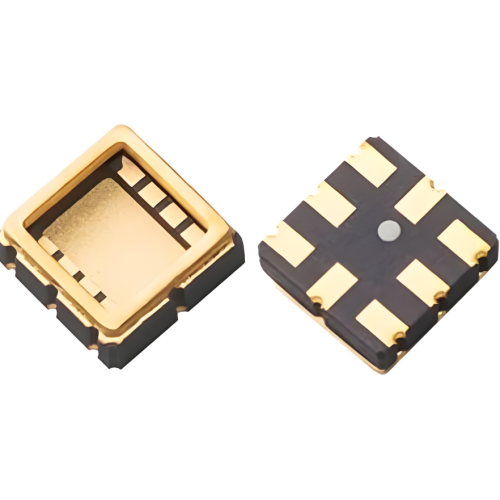

Metalizowana ceramiczna obudowa opakowania elektronicznego

Przegląd produktu

Metalizowana ceramiczna obudowa opakowania elektronicznego firmy Puwei została zaprojektowana z myślą o zaawansowanych systemach elektronicznych, które wymagają doskonałego zarządzania ciepłem, wyjątkowej izolacji elektrycznej i niezawodnego hermetycznego uszczelnienia. Ten krytyczny składnik łączy w sobie wyjątkowe właściwości dielektryczne ceramiki o wysokiej czystości z wytrzymałością mechaniczną i przewodnością metali. Jako wiodące rozwiązanie w dziedzinie opakowań elektronicznych i opakowań mikroelektroniki , nasza obudowa zapewnia optymalną wydajność w wymagających zastosowaniach, od pojazdów elektrycznych po infrastrukturę 5G i systemy lotnicze.

Dane techniczne

Właściwości materiału i rdzenia

Materiały podstawowe: tlenek glinu o wysokiej czystości (Al₂O₃, 90%-99%) lub azotek glinu (AlN). Metalizacja: warstwy Mo/Mn, W lub Cu. Przewodność cieplna: Al₂O₃: 24-28 W/(m·K); AlN: 170-200 W/(m·K) dla doskonałej wydajności przy dużej mocy.

Parametry wydajności

Współczynnik rozszerzalności cieplnej (CTE): 6,5-7,5 ppm/°C (dopasowany do Si/GaAs). Wytrzymałość dielektryczna: >15 kV/mm. Hermetyczność: ≤1×10⁻⁹ atm·cc/s He. Temperatura pracy: -55°C do +850°C.

Cechy produktu i przewaga konkurencyjna

1. Doskonałe zarządzanie ciepłem dla dużej gęstości mocy

Doskonałe odprowadzanie ciepła zapobiega przegrzaniu urządzenia, dzięki czemu idealnie nadaje się do urządzeń zasilających i komponentów mikroelektronicznych dużej mocy .

2. Wyjątkowa izolacja elektryczna i niezawodność

Wysoka wytrzymałość dielektryczna zapewnia niezawodne działanie jako elementy izolacyjne w obwodach krytycznych, zapewniając długoterminową stabilność.

3. Zaawansowane hermetyczne uszczelnienie do trudnych warunków

Chroni wrażliwe elementy wewnętrzne przed wilgocią, gazami i zanieczyszczeniami, wydłużając żywotność urządzenia w wymagających zastosowaniach.

4. Inżynieria precyzyjna i wszechstronność materiałów

Dostępne w wersji Al₂O₃ lub AlN o wysokiej przewodności cieplnej, z konfigurowalnymi projektami, w tym konfiguracjami wielowarstwowymi i współspalanymi, dla złożonych opakowań układów scalonych .

Przewodnik po wdrażaniu i integracji

  1. Wybór materiału: Wybierz Al₂O₃ (ekonomiczny) lub AlN (wysoka przewodność cieplna) w oparciu o gęstość mocy i budżet cieplny.
  2. Projektowanie i dostosowywanie: współpracuj z naszymi inżynierami w celu zdefiniowania wymiarów, wzoru metalizacji i wykończenia powierzchni (powłoka Au, Ag lub Ni).
  3. Prototypowanie i testowanie: Produkujemy próbki w celu sprawdzenia hermetyczności, wydajności termicznej i właściwości elektrycznych.
  4. Produkcja seryjna i montaż: Po zatwierdzeniu realizujemy produkcję na pełną skalę w celu bezproblemowej integracji z linią montażową.

Podstawowe scenariusze zastosowań

Energoelektronika i konwersja energii

Niezbędny w modułach IGBT, tranzystorach MOSFET i tyrystorach w pojazdach elektrycznych i napędach przemysłowych, gdzie nasze powłoki zarządzają ciepłem i zapewniają izolację urządzeń zasilających .

Komunikacja RF, mikrofalowa i 5G

Zapewnia niskie straty dielektryczne i stabilną pracę filtrów, wzmacniaczy i modułów wysokiej częstotliwości w infrastrukturze telekomunikacyjnej.

Elektronika lotnicza, obronna i samochodowa

Zapewnia niezawodność o znaczeniu krytycznym i hermetyczną ochronę systemów radarowych, awioniki i samochodowych jednostek sterujących w ekstremalnych warunkach.

Optoelektronika i zaawansowane wykrywanie

Stosowany w opakowaniach diod laserowych i opakowaniach czujników , zapewnia doskonałe odprowadzanie ciepła i ochronę środowiska.

Wartość biznesowa i zwrot z inwestycji dla kupujących B2B

  • Zwiększona niezawodność systemu: Znacząco wydłuża żywotność komponentów w trudnych warunkach, ograniczając roszczenia gwarancyjne i awarie w terenie.
  • Włącz wyższą gęstość mocy: doskonałe zarządzanie temperaturą pozwala na tworzenie bardziej kompaktowych i wydajnych konstrukcji bez uszczerbku dla bezpieczeństwa.
  • Zmniejsz całkowity koszt systemu: Eliminuje lub zmniejsza potrzebę stosowania pomocniczych systemów chłodzenia i nadmiernej inżynierii.
  • Stabilność łańcucha dostaw: Stała zdolność produkcyjna na dużą skalę zapewnia niezawodne i terminowe dostawy zgodnie z harmonogramami produkcji.

Proces produkcyjny i zapewnienie jakości

Wyprodukowano zgodnie z rygorystycznymi procesami certyfikowanymi zgodnie z normą ISO 9001:2015: 1) Surowiec Przygotowanie proszków ceramicznych o wysokiej czystości. 2) Precyzyjne formowanie w celu utworzenia geometrii komponentu. 3) Spiekanie w wysokiej temperaturze . 4) Precyzyjna metalizacja poprzez sitodruk i wypalanie. 5) Powłoka powierzchniowa (Au/Ag/Ni). 6) Rygorystyczna kontrola obejmująca hermetyczność i testy elektryczne. 7) Zabezpieczenie opakowania na eksport.

Certyfikaty i zgodność

Wszystkie produkty powstają w zakładach posiadających certyfikaty zarządzania jakością ISO 9001:2015 . Przestrzegamy międzynarodowych przepisów dotyczących komponentów elektronicznych, zapewniając globalną zgodność i niezawodność.

Dostosowywanie i usługi OEM/ODM

Specjalizujemy się w dostosowywaniu rozwiązań do Twoich konkretnych wymagań:

  • Dostosowanie wymiarowe i geometryczne: dostosowane rozmiary, kształty i projekty z wieloma wnękami.
  • Optymalizacja materiałów i wydajności: wybór pomiędzy Al₂O₃ i AlN, z dostosowanymi wzorami metalizacji.
  • Wykończenie powierzchni i integracja: Specjalistyczne powlekanie dla określonych procesów lutowania lub łączenia drutu.
  • Zaawansowane wsparcie konfiguracji: Opracowywanie złożonych projektów mikroukładów hybrydowych i specjalistycznych zastosowań mikroelektroniki .
