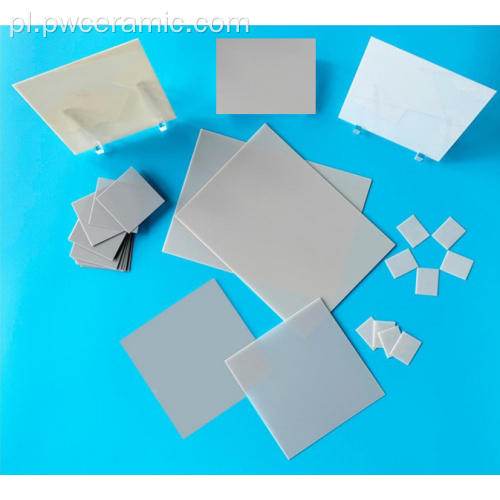

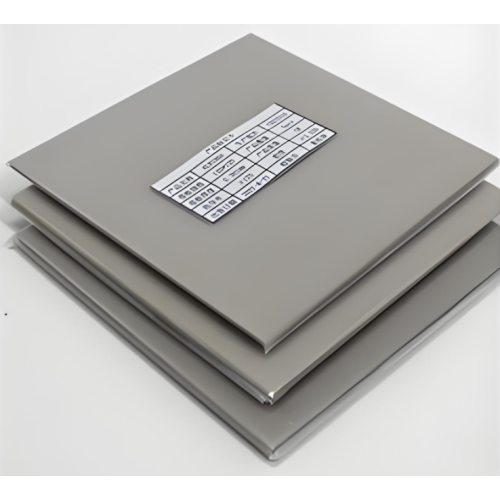

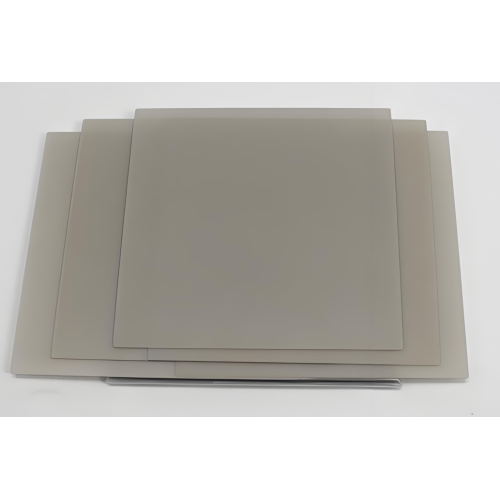

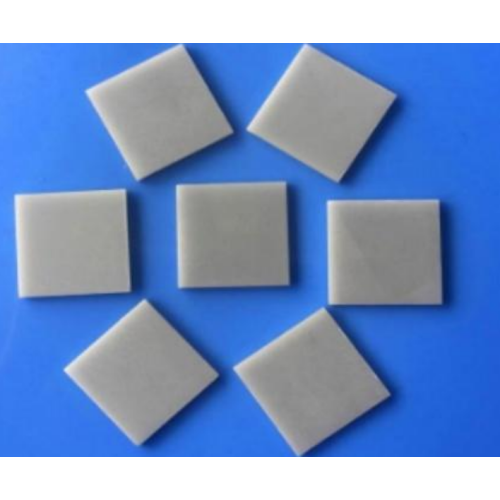

Podłoże ceramiczne z azotku glinu





Podłoże ceramiczne z azotku glinu

Podłoże ceramiczne z azotku glinu

Podłoże ceramiczne z azotku glinu

Podłoże ceramiczne z azotku glinu

Podłoże ceramiczne z azotku glinu

$1
≥50 Piece/Pieces

Skontaktuj się Now

Rodzaj płatności: T/T
Incoterm: FOB,CIF,EXW
Min. Zamówienie: 50 Piece/Pieces
transport: Ocean,Air,Express
Porta: Shanghai,Beijing,Xi’an

Opis

cechy produktu

Marka: Ceramika Puwei

Origin: Chiny

Orzecznictwo: GXLH41023Q10642R0S

Miejsce Pochodzenia: Chiny

Rodzaje: Ceramika piezoelektryczna, Ceramika izolacyjna, Ceramika elektrotermiczna, Ceramika wysokiej częstotliwości, Ceramika dielektryczna

Materiał: Azotek glinu

Arkusz Ceramiczny ALN: Aluminiowy azotek ceramiczny

Pakowanie i dostawa

Jednostki sprzedaży:	Piece/Pieces
Typ pakietu:	Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje
Przykład obrazu:

Możliwość dostaw i dodatkowe informacje

Packaging: Podłoża ceramiczne pakowane są w kartony z plastikowymi wkładkami zabezpieczającymi przed zarysowaniami i wilgocią. Solidne kartony układane są na paletach i zabezpieczane paskami lub folią termokurczliwą. Zapewnia to stabilność, łatwą obsługę i utrzymuje

wydajność: 1000000

transport: Ocean,Air,Express

Place of Pochodzenia: Chiny

Wsparcie: The annual output of ceramic substrate products is 1 million pieces.

Certyfikat: GXLH41023Q10642R0S

Porta: Shanghai,Beijing,Xi’an

Rodzaj płatności: T/T

Incoterm: FOB,CIF,EXW

Ceramiczna płyta podstawowa azotku aluminium

00:17

Aluminiowy podłoże ceramiczne azotku do opakowania elektronicznego

00:10

Opis Product

Podłoże ceramiczne z azotku glinu (AlN).

Podłoża ceramiczne z azotku glinu firmy Puwei stanowią szczyt zarządzania ciepłem w wysokowydajnych systemach elektronicznych. Wyprodukowane przy użyciu technologii precyzyjnego odlewania i integracji pionowej, podłoża te zapewniają wyjątkową przewodność cieplną (≥175 W/m·K) w połączeniu z doskonałą izolacją elektryczną. Stanowią preferowaną podstawę w wymagających zastosowaniach w opakowaniach elektronicznych , urządzeniach zasilających i modułach wysokiej częstotliwości . Nasza rygorystyczna kontrola jakości, od przetwarzania surowców po gotowe komponenty ceramiczne , zapewnia spójne i niezawodne działanie w przypadku najbardziej krytycznych projektów.

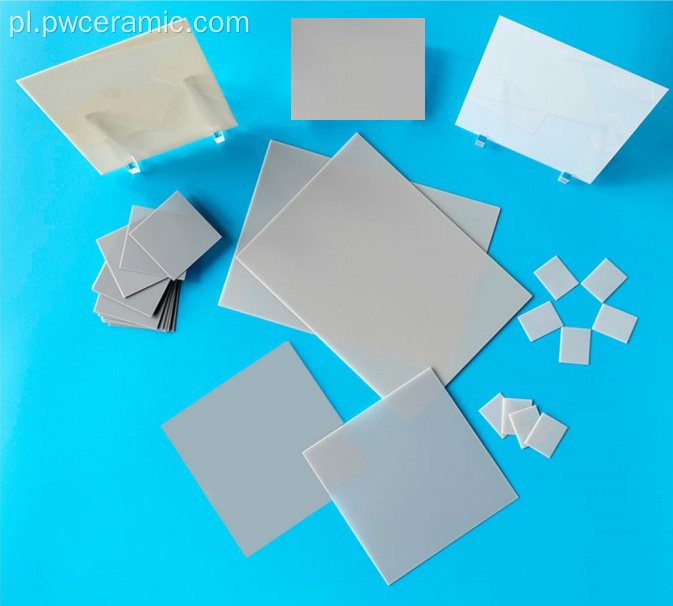

Precyzyjne podłoże ceramiczne z azotku glinu do opakowań mikroelektroniki

Wymiary produkcyjne i możliwości dostosowywania podłoży AlN

Dane techniczne

Zaprojektowane z myślą o precyzji i wydajności, nasze podłoża AlN spełniają rygorystyczne wymagania dotyczące opakowań mikroelektroniki i systemów o wysokiej niezawodności.

Materiał: azotek glinu o wysokiej czystości (AlN)
Przewodność cieplna: klasa standardowa ≥175 W/m·K | Klasa premium ≥200 W/m·K
Zakres grubości: 0,10 mm do 1,5 mm (precyzja do 0,10 mm)
Właściwości elektryczne: Rezystywność skrośna >10¹⁴ Ω·cm, Wytrzymałość dielektryczna >15 kV/mm
Wytrzymałość mechaniczna: Wytrzymałość na zginanie > 300 MPa
Zakres temperatur: -50°C do 400°C
CTE: 4,5×10⁻⁶/K (ściśle dopasowany do krzemu)
Wykończenie powierzchni: Ra ≤ 0,4 μm (dostępna opcja polerowana)
Możliwość rozmiaru: do 150×200 mm

Właściwości te zapewniają niezawodne działanie jako elementy izolacyjne i rozpraszacze ciepła w układach scalonych i komponentach mikroelektronicznych dużej mocy .

Cechy produktu i przewaga konkurencyjna

Wyjątkowe zarządzanie ciepłem

Dzięki przewodności cieplnej do 200 W/m·K (5-8 razy wyższej niż tlenek glinu) nasze podłoża skutecznie odprowadzają ciepło z urządzeń zasilających o dużej gęstości i komponentów mikrofalowych , zapobiegając ucieczce ciepła i znacznie wydłużając żywotność urządzeń.

Wszechstronna kompatybilność z metalizacją

Zaprojektowane do obsługi procesów drukowania DPC, DBC, AMB, grubowarstwowych i cienkowarstwowych. Zapewnia to maksymalną elastyczność projektowania przy tworzeniu obwodów RF , grubowarstwowych mikroukładów hybrydowych i zaawansowanych termoelektrycznych zespołów chłodzących .

Precyzyjna produkcja i dostosowywanie

Zaawansowana technologia odlewania zapewnia wąskie tolerancje wymiarowe i doskonałą jakość powierzchni. Oferujemy niestandardowe grubości (do 0,10 mm), wykończenia powierzchni i rozmiary, idealne do specjalistycznych opakowań czujników i wymagających zastosowań optoelektronicznych .

Doskonała izolacja elektryczna

Wysoka wytrzymałość dielektryczna (>15 kV/mm) i rezystywność skrośna sprawiają, że jest to doskonały element izolacyjny , zapewniający bezpieczeństwo i integralność sygnału w środowiskach wysokiego napięcia i gęstych opakowaniach mikroelektroniki .

Mapa drogowa integracji: od specyfikacji do produkcji

Ustrukturyzowane podejście do włączania podłoży Puwei AlN do projektów w celu uzyskania optymalnej wydajności.

Konsultacje projektowe: współpracuj z naszymi inżynierami w celu zdefiniowania krytycznych parametrów podłoża — budżetu termicznego, potrzeb w zakresie izolacji elektrycznej i ograniczeń mechanicznych.
Wybór metalizacji i wzoru: Wybierz optymalną technikę (DPC dla drobnych elementów, DBC/AMB dla dużej mocy, gruba/cienka folia dla zintegrowanych elementów pasywnych) w oparciu o projekt obwodu i proces montażu.
Specyfikacja powierzchni i wymiarów: Zdefiniuj wykończenie powierzchni (wypalane, szlifowane lub polerowane) i dokładne wymiary, aby zapewnić optymalne mocowanie komponentów i dopasowanie systemu.
Prototypowanie i weryfikacja termiczna: Wykorzystaj próbki do sprawdzenia wydajności termicznej, dopasowania CTE i niezawodności w określonych warunkach pracy.
Integracja ilościowa i kontrola jakości: Skalowanie do produkcji dzięki naszej identyfikowalności partii i stałej jakości, przeprowadzając wewnętrzną weryfikację kluczowych parametrów.

Podstawowe scenariusze zastosowań

Elektronika mocy i urządzenia półprzewodnikowe

Idealny do modułów IGBT, konwerterów mocy i falowników. Służy jako krytyczny element izolacyjny i rozpraszacz ciepła, zwiększając niezawodność komponentów mikroelektronicznych dużej mocy w systemach pojazdów elektrycznych, przemysłowych i odnawialnych.

Komunikacja radiowa i mikrofalowa

Zapewnia niskie straty dielektryczne i stabilną wydajność cieplną dla modułów wysokiej częstotliwości , zastosowań mikrofalowych i wzmacniaczy mocy RF stosowanych w infrastrukturze 5G i systemach radarowych.

Zaawansowane opakowania elektroniki i czujników

Niezbędne w przypadku opakowań mikroelektroniki , opakowań czujników i termoelektrycznych płytek modułów półprzewodnikowych , umożliwiając miniaturyzację przy jednoczesnym zachowaniu doskonałej kontroli termicznej.

Optoelektronika i systemy LED dużej mocy

Stosowany jako wysokowydajne podłoże radiatora dla diod laserowych, diod LED dużej mocy i innych zastosowań optoelektronicznych, gdzie temperatura złącza bezpośrednio wpływa na moc świetlną i żywotność.

Propozycja wartości dla Twojej firmy

Wydłużona żywotność komponentów: Doskonałe odprowadzanie ciepła zmniejsza naprężenia termiczne, znacznie zwiększając żywotność wrażliwych półprzewodników i zespołów.
Zwiększona gęstość mocy: Umożliwia tworzenie bardziej kompaktowych projektów o większej mocy poprzez efektywne zarządzanie ciepłem na mniejszych powierzchniach.
Obniżone koszty systemu: minimalizuje lub eliminuje potrzebę stosowania złożonych zewnętrznych systemów chłodzenia, obniżając BOM i koszty montażu.
Zwiększona niezawodność w terenie: Doskonała stabilność materiału i dopasowanie współczynnika CTE zapewniają stałą wydajność w trudnych warunkach cykli termicznych, zmniejszając liczbę awaryjności.
Swoboda projektowania: wszechstronne opcje dostosowywania i metalizacji umożliwiają tworzenie zoptymalizowanych rozwiązań w zakresie opakowań elektronicznych dostosowanych do konkretnych zastosowań.

Dostosowywanie i usługi OEM

Puwei zapewnia szeroką personalizację, aby zapewnić, że nasze podłoża AlN dokładnie odpowiadają Twoim wymaganiom technicznym i upraszczają proces montażu chipów ceramicznych i złożonych modułów.

Wymiary i tolerancje: Niestandardowe rozmiary do 150×200 mm i grubości od 0,10 mm, z wąskimi tolerancjami.
Wykończenie powierzchni: Powierzchnie wypalane, precyzyjnie szlifowane lub polerowane o kontrolowanych wartościach Ra.
Metalizacja i wzornictwo: DPC, DBC, AMB, druk grubowarstwowy lub cienkowarstwowy z niestandardowymi wzorami obwodów.
Gatunki materiałów: Dostosowane formuły zapewniające zwiększoną wytrzymałość na zginanie lub maksymalizację przewodności cieplnej.
Funkcje specjalne: Dostępne znakowanie laserowe, precyzyjne otwory przelotowe/przelotki i specjalne profilowanie krawędzi.

Proces produkcyjny i zapewnienie jakości

Nasza doskonałość produkcyjna opiera się na pionowo zintegrowanym, ściśle kontrolowanym procesie, zapewniającym, że każde podłoże działa jak niezawodny element ceramiczny .

Formuła proszku o wysokiej czystości: Precyzyjne mieszanie AlN ze środkami spiekalnymi dla optymalnego zagęszczenia.
Precyzyjne odlewanie i formowanie: Zaawansowane odlewanie taśm lub prasowanie na sucho w celu uzyskania jednolitych zielonych arkuszy.
Kontrolowane spiekanie: Profil wysokotemperaturowy w atmosferze azotu umożliwiający osiągnięcie gęstości teoretycznej > 99%.
Precyzyjne szlifowanie i wykańczanie: Planaryzacja powierzchni i kontrola grubości zgodnie ze specyfikacjami klienta.
Kompleksowa kontrola: 100% pobieranie próbek wymiarowych, przewodności cieplnej i badanie wytrzymałości dielektrycznej.
Czyste opakowanie: Antystatyczne, wolne od kurzu opakowanie zapewniające bezpieczny transport i bezpośrednie użycie w pomieszczeniach czystych.

Statystyczna kontrola procesu (SPC) zapewnia wyjątkową spójność między partiami, dzięki czemu Puwei jest zaufanym partnerem w zakresie zastosowań o wysokiej niezawodności.

Certyfikaty i zgodność

Wyprodukowano w zakładach posiadających certyfikat ISO 9001:2015. Nasz system zarządzania jakością zapewnia pełną identyfikowalność i zgodność z międzynarodowymi standardami. Wszystkie materiały są zgodne z dyrektywami RoHS i REACH, spełniając globalne wymagania w zakresie ochrony środowiska i bezpieczeństwa dotyczące komponentów elektronicznych.
