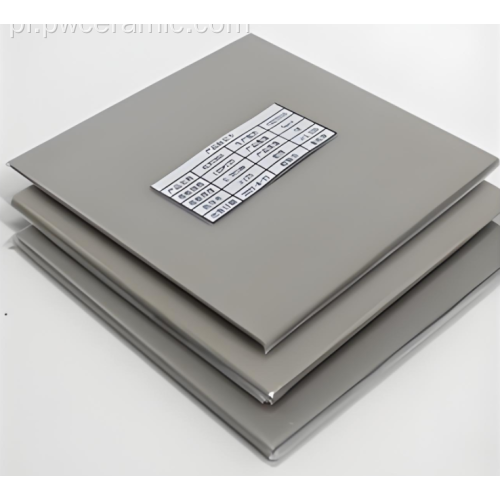

Substrat ceramiczny ALN do obwodów cienkich
Substrat ceramiczny ALN do obwodów cienkich
Substrat ceramiczny ALN do obwodów cienkich
Substrat ceramiczny ALN do obwodów cienkich

Substrat ceramiczny ALN do obwodów cienkich

  • $1

    ≥50 Piece/Pieces

Cień:
  • Rodzaj płatności: T/T
  • Incoterm: FOB,CIF,EXW
  • Min. Zamówienie: 50 Piece/Pieces
  • transport: Ocean,Air,Express
  • Porta: Shanghai,Beijing,Xi’an
Opis
cechy produktu

MarkaPuwei Ceramic

RodzajeCeramika piezoelektryczna, Ceramika izolacyjna, Ceramika elektrotermiczna, Ceramika wysokiej częstotliwości, Ceramika dielektryczna

MateriałAzotek glinu

Arkusze Ceramiczne AlnSubstrat ceramiczny ALN do obwodów cienkich

Pakowanie i dostawa
Jednostki sprzedaży: Piece/Pieces
Typ pakietu: Podłoża ceramiczne są pakowane w kartony z plastikowymi wkładkami, aby zapobiec zarysowaniu i wilgoci. Solidne kartony są ułożone na paletach, zabezpieczone paskami lub folią kurczącą. W ten sposób zapewnia stabilność, łatwą obsługę i utrzymuje nienaruszo
Przykład obrazu:
Możliwość dostaw i dodatkowe informacje

PackagingPodłoża ceramiczne są pakowane w kartony z plastikowymi wkładkami, aby zapobiec zarysowaniu i wilgoci. Solidne kartony są ułożone na paletach, zabezpieczone paskami lub folią kurczącą. W ten sposób zapewnia stabilność, łatwą obsługę i utrzymuje nienaruszo

wydajność1000000

transportOcean,Air,Express

Place of PochodzeniaChiny

WsparcieThe annual output of ceramic substrate products is 1 million pieces.

CertyfikatGXLH41023Q10642R0S

PortaShanghai,Beijing,Xi’an

Rodzaj płatnościT/T

IncotermFOB,CIF,EXW

Opis Product

Substrat ceramiczny ALN do obwodów cienkich

Podłoże ceramiczne ALN Puwei Ceramic dla cienkowarstwowych obwodów reprezentuje szczyt zaawansowanej technologii ceramicznej, specjalnie zaprojektowanej w celu spełnienia wymagających wymagań o wysokiej wydajności mikroelektroniki i zastosowań RF. Te substraty zapewniają wyjątkowo gładkie wykończenie powierzchni, które służy jako idealny podkład do precyzyjnego osadzania się cienkiego warstwy i wzornictwa obwodu.

Dzięki wyjątkowym możliwościom zarządzania termicznego i doskonałym właściwościom elektrycznym nasze aluminiowe podłoża azotku umożliwiają rozwój cienkich folii nowej generacji dla modułów zasilania, urządzeń RF i obwodów zintegrowanych. Jako specjaliści w substratach azotków aluminiowych i metalizowanej ceramice , Puwei Ceramic zapewnia niezrównaną jakość i spójność wydajności dla najbardziej wymagających zastosowań elektronicznych.

Specyfikacje techniczne

Performance parameter table of aluminum nitride ceramic substrate

Właściwości materialne

  • Przewodność cieplna: standard ≥175 W/m · k, wysoka wydajność ≥200 W/m · k
  • Chropowatość powierzchni: ≤0,4 μm RA (jako wypolerowane), ≤0,1 μm RA (super polerowane)
  • Rezystywność objętości: > 10¹⁴ ω · cm
  • Stała dielektryczna: 8,5-9,0 @ 1 MHz
  • Siła dielektryczna: 15-25 kV/mm
  • Strata dielektryczna: 0,1-0,5% @ 1 MHz

Właściwości mechaniczne

  • Siła zginania: 300-400 MPa
  • Moduł Younga: 310-330 GPA
  • Vickers Hardness: 1200-1400 HV
  • Gęstość: ≥3,28 g/cm³
  • Wytrzymałość złamania: 3,0-3,5 MPa · M¹/²

Wymiary produkcyjne

Production dimensions of aluminum nitride ceramic substrate
  • Zakres grubości: 0,10 mm do 2,00 mm
  • Standardowa grubość: 0,25 mm, 0,38 mm, 0,50 mm, 0,63 mm, 1,00 mm
  • Maksymalne wymiary: do 240 mm × 280 mm
  • Tolerancja: ± 0,02 mm do ± 0,05 mm w zależności od grubości
  • Płaskość: ≤10 μm/cal dla zastosowań cienkich warstw

Obrazy produktów

Funkcje i zalety produktu

Wyjątkowa jakość powierzchni dla osadzania się cienkiego warstwy

Nasze podłoża ALN mają ultra-gładkie powierzchnie z chropowatością tak niską jak 0,1 μm RA, co stanowi idealne podstawy do bardzo precyzyjnego osadzania się cienkiego warstwy. To doskonałe wykończenie powierzchni umożliwia precyzyjne wzornictwo i tworzenie wysokiej jakości śladów obwodów z minimalnymi wadami.

Najwyższe zarządzanie termicznie

W przypadku przewodności cieplnej od 175-200+ w/m · k, nasze substraty skutecznie rozpraszają ciepło z obwodów cienkich warstw o ​​dużej mocy, zapobiegając gromadzeniu się termicznym i zapewniającym stabilną wydajność wymagających zastosowań. To sprawia, że ​​są idealne do zastosowań podłoża ceramicznego DPC i ceramicznego podłoża DBC .

Doskonałe właściwości elektryczne

Wysoka objętość (> 10¹⁴ ω · cm) i wytrzymałość dielektryczna (15-25 kV/mm) zapewniają niezawodną izolację elektryczną, podczas gdy niska stała dielektryczna (8,5-9,0) zapewnia minimalną utratę sygnału w zastosowaniach o wysokiej częstotliwości.

Kompleksowa kompatybilność metalizacji

Nasze substraty obsługują różne techniki metalizacji, w tym DPC (Bezpośrednia miedź plastrowana), DBC (Bezpośrednia miedź wiązana), TPC, AMB, grubej folii i drukowania cienkiego filmu, zapewniając elastyczność projektowania różnorodnych wymagań dotyczących aplikacji.

Zaawansowane możliwości produkcyjne

Od badań surowców po gotowe produkty, utrzymujemy całkowitą pionową integrację i kontrolę jakości. Nasze zastrzeżone procesy produkcyjne zapewniają stałą wydajność i niezawodność we wszystkich partiach produkcyjnych.

Ultracienne opcje podłoża

Specjalizujemy się w wytwarzaniu ultraciennych substratów do grubości 0,10 mm, umożliwiając miniaturyzację i opakowanie o dużej gęstości w zaawansowanych systemach elektronicznych.

Proces wytwarzania obwodu cienkiego

  1. Przygotowanie i czyszczenie podłoża

    Dokładnie wyczyść powierzchnię podłoża ALN za pomocą odpowiednich rozpuszczalników i obróbki w osoczu, aby zapewnić optymalną przyczepność do osadzania cienkiego warstwy.

  2. Cienkie zeznanie warstwy

    Zastosuj przewodzące i oporowe cienkie folie przy użyciu technik rozpylania, odparowywania lub chemicznego osadzania pary, wykorzystując gładką powierzchnię podłoża do jednolitego wzrostu warstwy.

  3. Ustanowienie fotolitografii

    Użyj technik fotorezystów i maskowania, aby zdefiniować precyzyjne wzory obwodów na osadzonych cienkich warstwach, wykorzystując stabilność wymiarową podłoża.

  4. Trawienie i przenoszenie wzorów

    Zastosuj mokre lub suche procesy trawienia, aby usunąć niechciany cienki materiał, tworząc pożądane ślady obwodu z dużą precyzją.

  5. Przetwarzanie i testowanie

    Wykonaj niezbędne etapy wyżarzania, poszycia lub inne etapy po przetwarzaniu, a następnie testowanie elektryczne i walidacja cyklu termicznego.

  6. Montaż i opakowanie

    Zintegruj ukończony obwód cienkiego warstwy z końcowym pakietem, wykorzystując właściwości termiczne i elektryczne podłoża w celu uzyskania optymalnej wydajności systemu.

Scenariusze aplikacji

Obwody RF i mikrofalowe obwody o wysokiej częstotliwości

W wzmacniaczach zasilania RF, obwodach zintegrowanych mikrofalowych i systemach komunikacyjnych nasze podłoża ALN zapewniają niską stratę dielektryczną i doskonałe zarządzanie termicznie dla cienkich folii o wysokiej częstotliwości działających na częstotliwościach GHz.

Podłoża elektroniki i moduły zasilania

Stosowane jako podłoża podstawowe do modułów zasilania, sterowników IGBT i zastosowań o wysokiej prądu, w których kombinacja izolacji elektrycznej i przewodności cieplnej umożliwia kompaktowe projekty o dużej mocy.

Zaawansowane aplikacje czujników i MEMS

W przypadku czujników o wysokiej temperaturze, urządzeniach MEMS i precyzyjnych systemach pomiarowych stabilne właściwości termiczne i mechaniczne substratów ALN zapewniają niezawodną wydajność w wymagających środowiskach.

Optoelektronika i systemy laserowe

W układach diod laserowych, modułach komunikacji optycznej i fotonicznych obwodach zintegrowanych, nasze substraty zapewniają precyzyjne zarządzanie termicznie i stabilne powierzchnie montażowe dla komponentów optoelektronicznych.

Elektronika lotnicza i obronna

W przypadku systemów radarowych, awioniki i sprzętu do komunikacji wojskowej wymagające wysokiej niezawodności w ekstremalnych warunkach, nasze substraty ALN zapewniają spójną wydajność i stabilność długoterminową.

Elektronika medyczna i systemy obrazowe

W urządzeniach do obrazowania medycznego, systemach diagnostycznych i implanowanych urządzeniach biokompatybilność i doskonałe właściwości elektryczne ALN sprawiają, że idealnie nadaje się do zastosowań medycznych o wysokiej niezawodności.

Korzyści dla klientów

  • Ulepszona wydajność obwodu

    Doskonałe zarządzanie termicznie i właściwości elektryczne umożliwiają wyższą gęstość mocy, lepszą integralność sygnału i lepszą wydajność obwodu ogólnego.

  • Zwiększona wydajność produkcyjna

    Wyjątkowa jakość powierzchni i stabilność wymiarowa zmniejszają defekty w procesach osadzania się cienkiego warstwy i wzornictwa, poprawiając wydajność produkcji.

  • Elastyczność projektowania

    Kompatybilność z wieloma technikami metalizacji i opcjami dostosowywania umożliwia zoptymalizowane projekty dla określonych wymagań aplikacji.

  • Lepsza niezawodność

    Doskonała wydajność cyklu termicznego i wytrzymałość mechaniczna zapewniają długoterminową niezawodność w wymagających warunkach pracy.

  • Optymalizacja kosztów

    Skuteczne zarządzanie termicznie zmniejsza potrzebę dodatkowych komponentów chłodzenia, obniżając koszty na poziomie systemu przy jednoczesnym poprawie wydajności.

  • Wsparcie techniczne

    Kompleksowa pomoc techniczna wyboru materiałów poprzez optymalizację procesu zapewnia skuteczną integrację i maksymalną wydajność.

Certyfikaty i zgodność

Puwei Ceramic utrzymuje najwyższe standardy jakości z numerem certyfikacyjnym: GXLH41023Q10642R0S . Nasze procesy produkcyjne są zgodne z międzynarodowymi standardami jakości, zapewniając spójną wydajność i niezawodność dla globalnych klientów.

System zapewniania jakości

  • ISO 9001: 2015 Certyfikowany system zarządzania jakością
  • ROHS i osiągają zgodność z bezpieczeństwem środowiska
  • Kompleksowa identyfikowalność materialna i kontrola partii
  • Statystyczna kontrola procesu dla spójności wymiarowej
  • Zaawansowana metrologia do weryfikacji jakości powierzchniowej

Testowanie i walidacja

  • 100% kontroli wizualnej w kontrolowanych warunkach oświetlenia
  • Pomiar chropowatości powierzchni za pomocą profilometrów kontaktowych
  • Weryfikacja płaskości za pomocą interferometrów optycznych
  • Test przewodności cieplnej na standard ASTM E1461
  • Weryfikacja właściwości dielektrycznej według odpowiednich standardów IEC

Opcje dostosowywania

Puwei Ceramic specjalizuje się w usługach OEM i ODM dla aluminiowych podłożów ceramicznych azotku dostosowanych do określonych wymagań obwodu cienkiego filmu. Rozumiemy, że zaawansowane zastosowania elektroniczne wymagają precyzyjnych charakterystyk materialnych i kontroli wymiarowej.

Dostępne parametry dostosowywania

  • Zakres grubości: od 0,10 mm do 2,00 mm z ciasną kontrolą tolerancji
  • Wymiary: niestandardowe rozmiary, w tym duże podłoża formatu do 240 mm × 280 mm
  • Wykończenie powierzchni: Różne poziomy polerowania od standardu do super lakieru (RA ≤ 0,1 μm)
  • Metaliza
  • Cechy specjalne: otwory, wnęki lub niestandardowe geometrie
  • Gatunki materiału: standardowa przewodność cieplna (≥175 W/m · K) lub wysoka wydajność (≥200 W/m · K)

Nasza wiedza na temat dużych podłożów ceramicznych, w tym popularnych formatów, takich jak 240 × 280 × 1 mm i 95 × 400 × 1 mm, zyskała konsekwentne uznanie od producentów elektroniki na całym świecie. Ściśle współpracujemy z klientami, aby zoptymalizować projekty podłoża do określonych procesów cienkiego filmu i wymagań dotyczących aplikacji.

Proces produkcyjny

  1. Przygotowanie surowców

    Aluminiowy proszek azotku o dużej czystości (≥99,5%) jest starannie wybierany i sformułowany z pomocy spiekania w celu osiągnięcia optymalnych właściwości termicznych i mechanicznych.

  2. Przygotowanie i formowanie poślizgu

    Zaawansowane techniki przygotowania i odlewania taśm tworzą zielone arkusze o jednolitej grubości i rozkładowi gęstości.

  3. Naciskanie i laminowanie

    W razie potrzeby precyzyjne procesy prasowe i laminowania tworzą struktury wielowarstwowe, zachowując dokładność wymiarową.

  4. Spiekanie w wysokiej temperaturze

    Kontrolowana spiekanie atmosfery w temperaturach do 1850 ° C osiąga optymalną gęstość (> 99% teoretyczne) i właściwości termiczne.

  5. Precyzyjna obróbka

    CNC szlifowanie i laptowanie ustala precyzyjną dokładność wymiarową i wykończenie powierzchni zgodnie z wymaganiami specyfikacji.

  6. Polerowanie powierzchniowe

    Wielostopniowe procesy polerowania osiągają wymaganą gładkość powierzchni do zastosowań osadzania cienkiego warstwy.

  7. Zapewnienie jakości

    Kompleksowe testy weryfikują dokładność wymiarową, jakość powierzchni, wydajność termiczną i właściwości elektryczne.

Referencje i recenzje klientów

Producent wzmacniacza energii RF - Stany Zjednoczone

„Podłoża ALN Puwei przekształciły nasze projekty wzmacniacza mocy RF. Jakość powierzchni jest wyjątkowa w przypadku osadzania się cienkiego warstwy, a wydajność termiczna pozwala nam wypychać gęstości mocy poza poprzednimi limitami. Ich zespół techniczny zapewnił nieocenione wsparcie w optymalizacji specyfikacji podłoża dla naszego specyficznego procesu cienkiego filmu”.

Dostawca sprzętu półprzewodnikowego - Niemcy

„Od trzech lat używamy produktów ceramicznych podłoża ALN Puwei do naszego sprzętu do przetwarzania płytek w wysokiej temperaturze. Spójność przewodności cieplnej i wykończenia powierzchni znacznie poprawiła naszą wydajność produkcyjną. Ich zdolność do zapewnienia dużych podłoży do 240 × 280 mm umożliwiła więcej kompaktowych projektów sprzętu”.

Firma Medical Imaging - Japonia

„Ultracienne podłoża ALN z Puwei miały kluczowe znaczenie dla naszych czujników obrazowania medycznego nowej generacji. Podłoża 0,15 mm zapewniają idealną kombinację zarządzania termicznego i stabilności mechanicznej. Ich kontrola jakości i dokumentacja spełniają nasze rygorystyczne wymagania dotyczące urządzeń medycznych”.
